本技術涉及電器領域，特別是一種廚用電器及其底座。

背景技術：

1、廚用家電在日常生活中是必可不少的烹飪用具，如電飯煲、電磁爐、空氣炸鍋等廚用家電，使用廚用家電往往可以提高烹飪效率，使得我們可以在更短的時間內完成烹飪?nèi)蝿?wù)，對于忙碌的現代人來說提供了許多便利。

2、在食材準備過程中，常常會使用攪拌機、榨汁機、切片機、絞肉機和破壁機等廚用攪拌裝置，可以大大簡化食物準備的過程，通過自動化攪拌，可以快速混合食材、輕易制作新鮮果汁和迅速切割各種食材。

3、目前，廚用攪拌裝置由底座和攪拌杯兩大部分組成，底座內置有電機組件等動力源模塊，動力源模塊的動力輸出端穿出底座插入攪拌杯的底部，與用于攪拌杯內的攪拌模塊連接，攪拌模塊通過動力源模塊帶動攪拌模塊對食材進行攪拌，由于動力源模塊內置在底座的內部，使動力源模塊僅可驅動所在底座對應的廚用攪拌裝置。這樣，每一種攪拌裝置對應一底座，不僅成本高，而且多個攪拌裝置及底座占用空間也大。

技術實現思路

1、本實用新型的目的是提供一種廚用電器及底座，以解決現有技術中廚用電器中攪拌裝置與底座固定搭配成本高、占用體積大的技術問題。

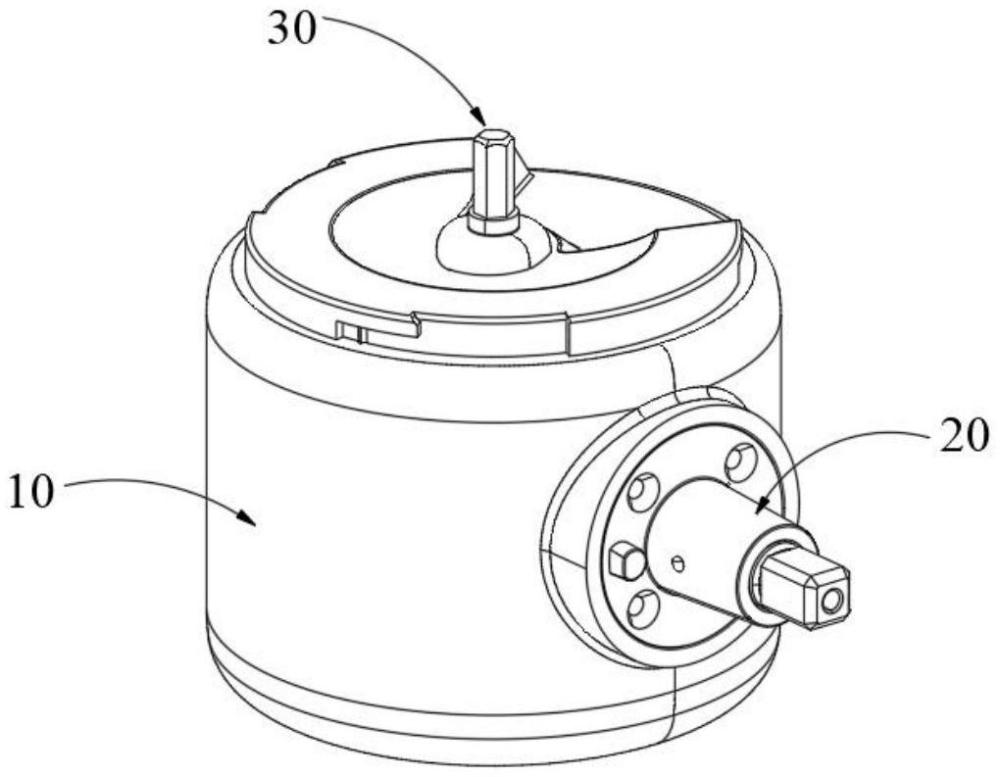

2、本實用新型提供的技術方案如下：提供一種廚用電器的底座，包括底座本體、以及設于所述底座本體上用于與外部驅動部件連接的輸入軸組件，還包括設于所述底座本體上用于與家用電器主體可拆卸連接的輸出軸組件，所述輸入軸組件與所述輸出軸組件之間傳動連接，所述輸入軸組件沿第一方向布置，所述輸出軸組件沿第二方向布置，所述第一方向與所述第二方向之間的夾角范圍為85°～95°。

3、具體地，所述第一方向與所述第二方向的夾角為90°。

4、具體地，所述輸入軸組件包括水平設置的輸入軸以及設于所述輸入軸一端的第一齒輪，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合；或者，所述輸入軸組件包括水平設置的蝸桿，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸上的蝸輪，所述蝸桿與所述蝸輪嚙合。

5、具體地，所述輸入軸組件包括水平設置的輸入軸以及設于所述輸入軸一端的第一齒輪，所述輸出軸組件包括豎直設置且與家用電器主體可拆卸連接的輸出軸、與所述輸出軸平行設置的輸出傳動軸、設于所述輸出軸與所述輸出傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸出傳動軸另一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合；或者，所述輸入軸組件包括水平設置且與外部驅動部件連接的輸入軸、與所述輸入軸平行設置的輸入傳動軸、設于所述輸入軸與所述輸入傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸入傳動軸另一端的第一齒輪，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

6、具體地，所述輸入軸組件包括水平設置且與外部驅動部件連接的輸入軸、與所述輸入軸平行設置的輸入傳動軸、設于所述輸入軸與所述輸入傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸入傳動軸另一端的第一齒輪，所述輸出軸組件包括豎直設置且與家用電器主體可拆卸連接的輸出軸、與所述輸出軸平行設置的輸出傳動軸、設于所述輸出軸與所述輸出傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸出傳動軸另一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

7、具體地，所述輸入軸組件包括水平設置且與外部驅動部件連接的輸入軸、與所述輸入軸平行設置的輸入傳動軸、設于所述輸入軸與所述輸入傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸入傳動軸另一端的第一齒輪，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

8、具體地，所述輸出軸組件的輸出轉速與所述輸入軸組件的輸入轉速比范圍為1：1.1～1：10；或者所述輸出軸組件的輸出轉速與所述輸入軸組件的輸入轉速比范圍5：1～50：1。

9、具體地，還包括一設于所述底座本體內的固定支架，所述固定支架包括相互連接的頂面、底面以及側面，所述輸出軸組件的底端通過第一軸承組件轉動連接于所述底面，所述輸出軸組件的頂端通過第二軸承組件轉動穿設于所述頂面，所述輸入軸組件通過第三軸承組件轉動穿設于所述側面并伸出所述底座的側壁外。

10、具體地，所述固定支架的側面外具有一水平延伸的固定座，所述底座的側壁上可供所述固定座伸出的開口，所述開口外設有與所述固定座連接的鎖緊套，所述輸入軸組件與外部驅動部件連接的一端依次穿過所述固定座及所述鎖緊套，并伸出所述鎖緊套外。

11、本實用新型還提供了廚用電器，包括底座、驅動部件以及至少一電器主體，所述底座為上述的底座，所述驅動部件與所述底座上的輸入軸組件連接，至少一所述電器主體與所述底座的輸出軸組件可拆卸連接，所述電器主體為攪拌杯、榨汁杯、切片杯、破壁杯中的至少一種。

12、本實用新型在采用上述技術方案后，其具有的有益效果為：

13、本申請中，在底座結構中設置輸出軸組件與輸入軸組件，二者布置方向不同，在輸出軸組件外部與外部驅動部件連接，輸出軸組件與外部電器主體連接，這樣，通過不同方向的轉向，使得外部驅動部件可驅動不同的電器主體，不同的電器主體可共用一外部驅動部件以及一底座，大大降低了成本，也減少?gòu)N房占用面積。

技術特征：

1.一種廚用電器的底座，包括底座本體、以及設于所述底座本體上用于與外部驅動部件連接的輸入軸組件，其特征在于：還包括設于所述底座本體上用于與家用電器主體可拆卸連接的輸出軸組件，所述輸入軸組件與所述輸出軸組件之間傳動連接，所述輸入軸組件沿第一方向布置，所述輸出軸組件沿第二方向布置，所述第一方向與所述第二方向之間的夾角范圍為85°～95°。

2.根據權利要求1所述的廚用電器的底座，其特征在于，所述第一方向與所述第二方向的夾角為90°。

3.根據權利要求1或2所述的廚用電器的底座，其特征在于，所述輸入軸組件包括水平設置的輸入軸以及設于所述輸入軸一端的第一齒輪，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合；或者，所述輸入軸組件包括水平設置的蝸桿，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸上的蝸輪，所述蝸桿與所述蝸輪嚙合。

4.根據權利要求1或2所述的廚用電器的底座，其特征在于，所述輸入軸組件包括水平設置的輸入軸以及設于所述輸入軸一端的第一齒輪，所述輸出軸組件包括豎直設置且與家用電器主體可拆卸連接的輸出軸、與所述輸出軸平行設置的輸出傳動軸、設于所述輸出軸與所述輸出傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸出傳動軸另一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

5.根據權利要求1或2所述的廚用電器的底座，其特征在于，所述輸入軸組件包括水平設置且與外部驅動部件連接的輸入軸、與所述輸入軸平行設置的輸入傳動軸、設于所述輸入軸與所述輸入傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸入傳動軸另一端的第一齒輪，所述輸出軸組件包括豎直設置且與家用電器主體可拆卸連接的輸出軸、與所述輸出軸平行設置的輸出傳動軸、設于所述輸出軸與所述輸出傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸出傳動軸另一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

6.根據權利要求1或2所述的廚用電器的底座，其特征在于，所述輸入軸組件包括水平設置且與外部驅動部件連接的輸入軸、與所述輸入軸平行設置的輸入傳動軸、設于所述輸入軸與所述輸入傳動軸之間的至少一級齒輪傳動結構、以及設于所述輸入傳動軸另一端的第一齒輪，所述輸出軸組件包括豎直設置的輸出軸以及設于所述輸出軸一端的第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

7.根據權利要求1或2所述的廚用電器的底座，其特征在于，所述輸出軸組件的輸出轉速與所述輸入軸組件的輸入轉速比范圍為1：1.1～1：10；或者所述輸出軸組件的輸出轉速與所述輸入軸組件的輸入轉速比范圍5：1～50：1。

8.根據權利要求1所述的廚用電器的底座，其特征在于：還包括一設于所述底座本體內的固定支架，所述固定支架包括相互連接的頂面、底面以及側面，所述輸出軸組件的底端通過第一軸承組件轉動連接于所述底面，所述輸出軸組件的頂端通過第二軸承組件轉動穿設于所述頂面，所述輸入軸組件通過第三軸承組件轉動穿設于所述側面并伸出所述底座的側壁外。

9.根據權利要求8所述的廚用電器的底座，其特征在于：所述固定支架的側面外具有一水平延伸的固定座，所述底座的側壁上可供所述固定座伸出的開口，所述開口外設有與所述固定座連接的鎖緊套，所述輸入軸組件與外部驅動部件連接的一端依次穿過所述固定座及所述鎖緊套，并伸出所述鎖緊套外。

10.廚用電器，包括底座、驅動部件以及至少一電器主體，其特征在于：所述底座為權利要求1至9中任一項所述的底座，所述驅動部件與所述底座上的輸入軸組件連接，至少一所述電器主體與所述底座的輸出軸組件可拆卸連接，所述電器主體為攪拌杯、榨汁杯、切片杯、破壁杯中的至少一種。

技術總結
本技術屬于廚用電器領域，其公開了一種廚用電器及其底座，底座包括底座本體、設于底座本體上用于與外部驅動部件連接的輸入軸組件，以及設于底座本體上用于與家用電器主體可拆卸連接的輸出軸組件，輸入軸組件與輸出軸組件之間傳動連接，輸入軸組件沿第一方向布置，輸出軸組件沿第二方向布置，第一方向與第二方向之間的夾角范圍為85°～95°。本申請中，在底座中設置輸出軸組件與輸入軸組件，二者布置方向不同，在輸出軸組件外部與外部驅動部件連接，輸出軸組件與外部電器主體連接，這樣，通過不同方向的轉向，使得外部驅動部件可驅動不同的電器主體，不同的電器主體可共用一外部驅動部件以及一底座，降低了成本，也減少?gòu)N房占用面積。

技術研發人員：詹秋萍
受保護的技術使用者：深圳市歐盛銘科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
