本技術涉及電動門防水，具體涉及一種電動門擋水裝置。

背景技術：

1、目前來說極端天氣，比如洪水，泥石流等偶然的自然災害，比如糧庫、檔案館、電力等重要場合，每個地方都有圍墻進不去水，只有這個大門位置能進去水，所以需要一個防水的電動門；

2、防水的電動門，就是防水板附在門上面，防水板和門的長度一樣。電機通過驅動把擋板往前往下壓，下面壓到密封條，從而起到大門防水的效果。

3、然而現有的電機隨著門走，缺點是線不美觀，外面走線導致線來回折，容易有故障和漏電安全性差，因此現有的電動門防水板多存有移動的不足之處。

4、綜上，發明一種電動門擋水裝置很有必要。

技術實現思路

1、為此，本實用新型提供一種電動門擋水裝置，以解決現有的電機隨著門走，缺點是線不美觀，外面走線導致線來回折，容易有故障和漏電安全性差的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種電動門擋水裝置，包括電動門關門柱，所述電動門關門柱的內部后端設置有電動門本體，所述電動門本體的外壁前端設置有擋水用的電動門擋水板，所述電動門本體與電動門關門柱相對一側外壁之間設置有對電動門擋水板進行移動的驅動部件。

3、優選的，所述驅動部件包括電機升降柱，所述電機升降柱的上端通過固定板與電動門關門柱的內壁前端固定，所述電機升降柱的底部輸出端固定連接有上部楔形擋塊。

4、優選的，所述上部楔形擋塊設置在電動門擋水板的外壁后側上方，所述電動門關門柱的內壁前端且與上部楔形擋塊對應位置處均固定有滑塊，所述滑塊靠近上部楔形擋塊的一端均開設有楔形滑槽，所述上部楔形擋塊靠近滑塊的一端均與楔形滑槽的內壁滑動連接。

5、優選的，所述上部楔形擋塊靠近電動門擋水板的一端均設置有滑輪a，所述上部楔形擋塊靠近電動門擋水板的一側外壁均開有轉槽a，所述滑輪a在轉槽a內轉動。

6、優選的，所述上部楔形擋塊的外壁兩側且與轉槽a對應位置處插設有銷桿a，所述滑輪a均與對應的銷桿a轉動連接，所述銷桿a的兩端且位于上部楔形擋塊的外壁兩側均設置有固定用的卡簧a。

7、優選的，所述電動門關門柱的底端且位于上部楔形擋塊的下方設置有下部楔形擋塊，所述下部楔形擋塊設置在電動門擋水板的外壁后端下方，所述下部楔形擋塊的外壁前端設置有滑輪b，所述下部楔形擋塊的外壁前端且與滑輪b對應位置處開設有轉槽b，所述滑輪b的外壁與轉槽b的內壁轉動連接。

8、優選的，所述下部楔形擋塊的外壁兩側且與滑輪b對應位置處均插設有銷桿b，所述滑輪b均與銷桿b轉動連接，所述銷桿b的兩端且位于下部楔形擋塊的外壁兩側設置有固定有卡簧b。

9、優選的，所述驅動部件還包括偏心輪掛板組件，所述偏心輪掛板組件包括偏心輪件，所述偏心輪件的一端鉸接有偏心輪鉸接板，所述偏心輪鉸接板遠離偏心輪件的一端均與電動門擋水板的外壁后端連接，所述偏心輪件遠離偏心輪鉸接板的外壁底端下方轉動連接有套筒的上端，所述套筒的內壁底端滑動連接有圓桿。

10、優選的，所述套筒的內壁頂端且位于圓桿的上方設置有彈簧，所述彈簧的上下端均與套筒的內壁頂端與圓桿的外壁頂端固定。

11、優選的，所述圓桿的外壁底端下方連接有底安裝座，所述底安裝座遠離圓桿的一端均與電動門本體的外壁前端對應位置處連接。

12、本實用新型的有益效果是：

13、本實用新型中，通過控制電機升降柱來配合上部楔形擋塊與下部楔形擋塊控制電動門擋水板向下移動進行擋水，而電動門擋水板在移動時能夠通過底安裝座使得圓桿拉動彈簧被收縮，使得后續彈簧能夠通過彈性作用力將電動門擋水板向上移動進行復位，而通過將電機升降柱固定在電動門關門柱里面，使得電機不會隨門移動，從而使得電線能夠保持固定不會彎折，安全美觀的同時能夠降低故障和漏電情況的發生，從而更方便人員進行使用。

技術特征：

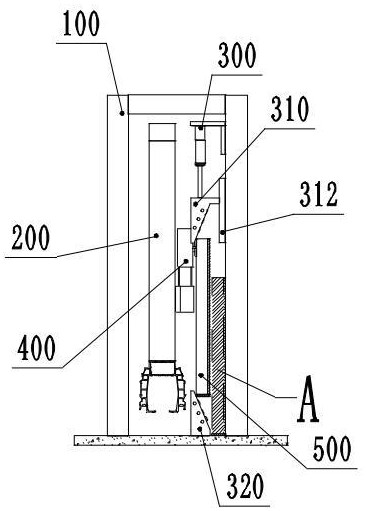

1.一種電動門擋水裝置，包括電動門關門柱（100），所述電動門關門柱（100）的內部后端設置有電動門本體（200），其特征在于：所述電動門本體（200）的外壁前端設置有擋水用的電動門擋水板（500），所述電動門本體（200）與電動門關門柱（100）相對一側外壁之間設置有對電動門擋水板（500）進行移動的驅動部件，所述驅動部件包括電機升降柱（300），所述電機升降柱（300）的上端通過固定板與電動門關門柱（100）的內壁前端固定，所述電機升降柱（300）的底部輸出端固定連接有上部楔形擋塊（310）。

2.根據權利要求1所述的一種電動門擋水裝置，其特征在于：所述上部楔形擋塊（310）設置在電動門擋水板（500）的外壁后側上方，所述電動門關門柱（100）的內壁前端且與上部楔形擋塊（310）對應位置處均固定有滑塊（312），所述滑塊（312）靠近上部楔形擋塊（310）的一端均開設有楔形滑槽，所述上部楔形擋塊（310）靠近滑塊（312）的一端均與楔形滑槽的內壁滑動連接。

3.根據權利要求2所述的一種電動門擋水裝置，其特征在于：所述上部楔形擋塊（310）靠近電動門擋水板（500）的一端均設置有滑輪a（311），所述上部楔形擋塊（310）靠近電動門擋水板（500）的一側外壁均開有轉槽a，所述滑輪a（311）在轉槽a內轉動。

4.根據權利要求3所述的一種電動門擋水裝置，其特征在于：所述上部楔形擋塊（310）的外壁兩側且與轉槽a對應位置處插設有銷桿a（313），所述滑輪a（311）均與對應的銷桿a（313）轉動連接，所述銷桿a（313）的兩端且位于上部楔形擋塊（310）的外壁兩側均設置有固定用的卡簧a。

5.根據權利要求4所述的一種電動門擋水裝置，其特征在于：所述電動門關門柱（100）的底端且位于上部楔形擋塊（310）的下方設置有下部楔形擋塊（320），所述下部楔形擋塊（320）設置在電動門擋水板（500）的外壁后端下方，所述下部楔形擋塊（320）的外壁前端設置有滑輪b（321），所述下部楔形擋塊（320）的外壁前端且與滑輪b（321）對應位置處開設有轉槽b，所述滑輪b（321）的外壁與轉槽b的內壁轉動連接。

6.根據權利要求5所述的一種電動門擋水裝置，其特征在于：所述下部楔形擋塊（320）的外壁兩側且與滑輪b（321）對應位置處均插設有銷桿b（322），所述滑輪b（321）均與銷桿b（322）轉動連接，所述銷桿b（322）的兩端且位于下部楔形擋塊（320）的外壁兩側設置有固定有卡簧b。

7.根據權利要求1所述的一種電動門擋水裝置，其特征在于：所述驅動部件還包括偏心輪掛板組件（400），所述偏心輪掛板組件（400）包括偏心輪件（420），所述偏心輪件（420）的一端鉸接有偏心輪鉸接板（410），所述偏心輪鉸接板（410）遠離偏心輪件（420）的一端均與電動門擋水板（500）的外壁后端連接，所述偏心輪件（420）遠離偏心輪鉸接板（410）的外壁底端下方轉動連接有套筒（440）的上端，所述套筒（440）的內壁底端滑動連接有圓桿（442）。

8.根據權利要求7所述的一種電動門擋水裝置，其特征在于：所述套筒（440）的內壁頂端且位于圓桿（442）的上方設置有彈簧（441），所述彈簧（441）的上下端均與套筒（440）的內壁頂端與圓桿（442）的外壁頂端固定。

9.根據權利要求8所述的一種電動門擋水裝置，其特征在于：所述圓桿（442）的外壁底端下方連接有底安裝座（430），所述底安裝座（430）遠離圓桿（442）的一端均與電動門本體（200）的外壁前端對應位置處連接。

技術總結
本技術涉及電動門防水技術領域，具體涉及一種電動門擋水裝置，包括電動門關門柱，所述電動門關門柱的內部后端設置有電動門本體，所述電動門本體的外壁前端設置有擋水用的電動門擋水板，所述電動門本體與電動門關門柱相對一側外壁之間設置有對電動門擋水板進行移動的驅動部件，本技術中，通過控制電機升降柱來配合上部楔形擋塊與下部楔形擋塊控制電動門擋水板向下移動進行擋水，而電動門擋水板在移動時能夠通過底安裝座使得圓桿拉動彈簧被收縮，使得后續彈簧能夠通過彈性作用力將電動門擋水板向上移動進行復位，而通過將電機升降柱固定在電動門關門柱里面，使得電機不會隨門移動，從而使得電線能夠保持固定不會彎折。

技術研發人員：張文顯
受保護的技術使用者：沈陽市永特佳爾機電科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
