本申請涉及咖啡機，具體涉及一種用于咖啡機的沖煮頭和咖啡機。

背景技術：

1、咖啡機的沖煮頭通常需要和手柄配合旋接使用，以萃取咖啡。現有的咖啡機的沖煮頭根據沖煮頭支架可以分為兩種類型：1、一體式支架。2、支架包括外框和注塑材料的內框。

2、一體式支架一般會具有兩種材質：不銹鋼材質和鋁合金材質。不銹鋼材質的支架成本相對于鋁合金材質的支架成本較高，且不銹鋼材質的導熱系數較低。一體式鋁合金材質的支架沖煮頭雖然導熱系數較高，但在萃取咖啡時，手柄需要旋入沖煮頭內與沖煮頭支架過盈配合，手柄與沖煮頭相對旋轉時容易磨損鋁合金沖煮頭支架，導致沖煮頭磨損嚴重、壽命較短。

3、支架包括外框和注塑材料的內框的沖煮頭中，注塑材料的內框可以配合金屬外框使用，但是這種沖煮頭沒有保溫的效果。眾所周知，想要萃取出一杯口感濃郁、香氣四溢的咖啡，需要穩定的萃取壓力和恒定的水溫。當指定溫度的水流入咖啡機的沖煮頭時，熱水遇到溫度較低的沖煮頭支架，沖煮頭支架容易吸收水的熱量，導致水萃取咖啡時的溫度并未達到指定溫度，并且會導致多次萃取咖啡時的萃取水溫一致性差，這對于萃取出理想的咖啡具有較大的影響。

技術實現思路

1、本申請?zhí)峁┝擞糜诳Х葯C(jī)的沖煮頭和咖啡機，能夠解決支架吸收沖煮水的熱量以及沖煮頭容易受到磨損的問題。

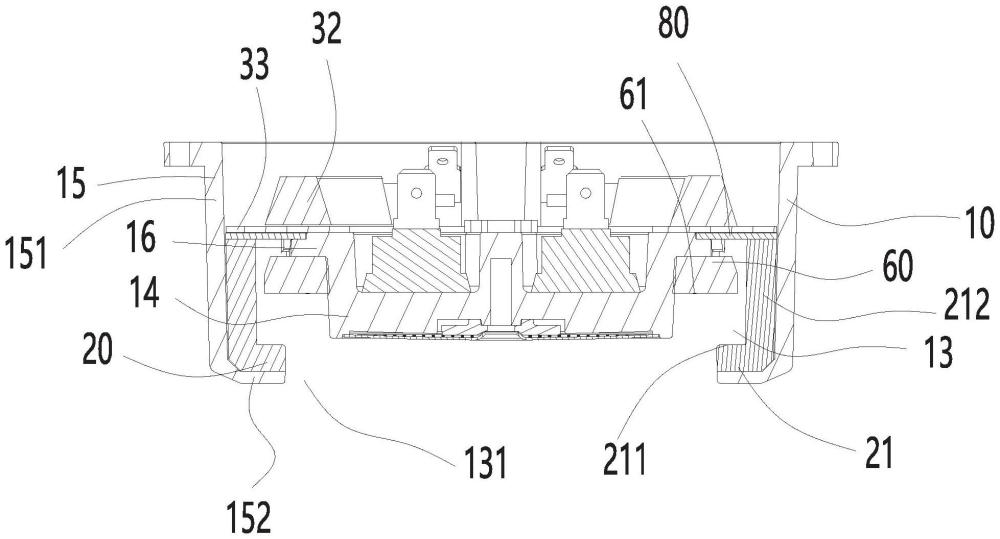

2、為了解決上述技術問題，本申請?zhí)峁┝艘环N用于咖啡機的沖煮頭，包括支架、抵接件和加熱組件。支架包括相互連接的外框和內座，內座設置于外框的內部，且內座與外框配合形成手柄安裝腔；內座內設有水流通道，水流通道具有進水端和出水端，進水端用于供水流入水流通道，出水端連通手柄安裝腔，以使水能夠流入手柄安裝腔內安裝的手柄；抵接件安裝于手柄安裝腔；抵接件用于與手柄抵接，以將手柄安裝于手柄安裝腔；加熱組件用于產生熱量，外框和/或內座采用導熱材料制成，外框和/或內座與加熱件導熱連接，以使加熱組件產生的熱量能夠傳遞至外框和/或內座。

3、在一種實施例中，加熱組件包括加熱件和導熱板；導熱板安裝于支架上，加熱件設置于導熱板上，導熱板用于將加熱件產生的熱量傳導至支架。

4、在一種實施例中，導熱板貼合于內座遠離手柄安裝腔的一側設置，加熱件貼合于導熱板遠離內座的一側設置。

5、在一種實施例中，加熱組件還包括加熱條壓片，加熱條壓片的一端與支架固定連接，加熱條壓片的另一端將加熱件壓緊于導熱板上。

6、在一種實施例中，用于咖啡機的沖煮頭還包括連接件，連接件連接加熱組件以及抵接件，連接件用于將加熱組件以及抵接件固定于內座上。

7、在一種實施例中，用于咖啡機的沖煮頭還包括沖煮頭壓片，內座上設置有開孔，沖煮頭壓片蓋設于開孔處，以將開孔封堵；連接件連接加熱組件、沖煮頭壓片以及抵接件。

8、在一種實施例中，抵接件的數量為至少兩個。

9、在一種實施例中，外框包括相連接的環形側壁和底壁，環形側壁、底壁以及內座配合形成手柄安裝腔；底壁上設置有開口，開口用于供手柄進入和退出手柄安裝腔；抵接件包括連接部和安裝部，連接部設置于環形側壁，以用于與外框連接；安裝部設置于底壁，以用于與從開口進入手柄安裝腔的手柄抵接。

10、在一種實施例中，還包括彈性件；內座包括凹陷部，凹陷部由內座朝向手柄安裝腔凹陷形成；彈性件套設于凹陷部的外周；彈性件朝向開口的一側具有第一抵接面，安裝部朝向彈性件的一側具有第二抵接面，第一抵接面和第二抵接面用于限位手柄，以使手柄能夠與彈性件過盈配合。

11、為了解決上述技術問題，本申請?zhí)峁┝艘环N咖啡機，咖啡機包括上述任一項所涉及的用于咖啡機的沖煮頭。

12、本申請?zhí)峁┝艘环N用于咖啡機的沖煮頭，包括支架、抵接件和加熱組件。支架包括相互連接的外框和內座，外框內設置有腔體，內座設置于腔體的內部，且內座與外框配合形成手柄安裝腔；內座內設有水流通道，水流通道具有進水端和出水端，進水端用于供水流入水流通道，出水端連通手柄安裝腔，以使水能夠流入手柄安裝腔內安裝的手柄；抵接件安裝于手柄安裝腔；抵接件用于與手柄抵接，以將手柄安裝于手柄安裝腔；加熱組件用于產生熱量，外框和/或內座采用導熱材料制成，外框和/或內座與加熱件導熱連接，以使加熱組件產生的熱量能夠傳遞至外框和/或內座。一方面，沖煮頭通過在支架內設置抵接件，抵接件可以代替支架與手柄抵接，當手柄與抵接件旋接時，手柄會對抵接件產生磨損而不直接對支架產生磨損，避免了手柄直接磨損支架導致沖煮頭壽命較短的問題。另一方面，沖煮頭通過增加加熱組件，并將外框和/或內座設置為導熱材料，加熱組件對外框傳遞熱量，外框可以對手柄安裝腔內的空氣進行預熱，防止空氣吸收手柄內萃取水的熱量；加熱組件對內座傳遞熱量，內座溫度較高，當水從內座的水流通道流經時，熱量不會被內座大量吸收，從而起到對萃取水溫保溫的效果。

技術特征：

1.一種用于咖啡機的沖煮頭，其特征在于，包括：

2.根據權利要求1所述的用于咖啡機的沖煮頭，其特征在于，所述加熱組件包括加熱件和導熱板；所述導熱板安裝于所述支架上，所述加熱件設置于所述導熱板上，所述導熱板用于將所述加熱件產生的熱量傳導至所述支架。

3.根據權利要求2所述的用于咖啡機的沖煮頭，其特征在于，所述導熱板貼合于所述內座遠離所述手柄安裝腔的一側設置，所述加熱件貼合于所述導熱板遠離所述內座的一側設置。

4.根據權利要求2所述的用于咖啡機的沖煮頭，其特征在于，所述加熱組件還包括加熱條壓片，所述加熱條壓片的一端與所述支架固定連接，所述加熱條壓片的另一端將所述加熱件壓緊于所述導熱板上。

5.根據權利要求1所述的用于咖啡機的沖煮頭，其特征在于，還包括連接件，所述連接件連接所述加熱組件以及所述抵接件，所述連接件用于將所述加熱組件以及所述抵接件固定于所述內座上。

6.根據權利要求5所述的用于咖啡機的沖煮頭，其特征在于，還包括沖煮頭壓片，所述內座上設置有開孔，所述沖煮頭壓片蓋設于所述開孔處，以將所述開孔封堵；所述連接件連接所述加熱組件、所述沖煮頭壓片以及所述抵接件。

7.根據權利要求1所述的用于咖啡機的沖煮頭，其特征在于，所述抵接件的數量為至少兩個。

8.根據權利要求1所述的用于咖啡機的沖煮頭，其特征在于，所述外框包括相連接的環形側壁和底壁，所述環形側壁、所述底壁以及所述內座配合形成所述手柄安裝腔；所述底壁上設置有開口，所述開口用于供所述手柄進入和退出所述手柄安裝腔；所述抵接件包括連接部和安裝部，所述連接部設置于所述環形側壁，以用于與支架連接；所述安裝部設置于所述底壁，以用于與從所述開口進入所述手柄安裝腔的手柄抵接。

9.根據權利要求8所述的用于咖啡機的沖煮頭，其特征在于，還包括彈性件；所述內座包括凹陷部，所述凹陷部由所述內座朝向所述手柄安裝腔凹陷形成；所述彈性件套設于所述凹陷部的外周；所述彈性件朝向所述開口的一側具有第一抵接面，所述安裝部朝向所述彈性件的一側具有第二抵接面，所述第一抵接面和所述第二抵接面用于限位所述手柄，以使所述手柄能夠與所述彈性件過盈配合。

10.一種咖啡機，包括如權利要求1-9任一項所述的用于咖啡機的沖煮頭。

技術總結
本申請?zhí)峁┝艘环N用于咖啡機的沖煮頭和咖啡機，沖煮頭包括支架、抵接件和加熱組件。支架包括相互連接的外框和內座，內座與外框配合形成手柄安裝腔；內座內設有水流通道，水流通道具有進水端和出水端，進水端用于供水流入水流通道，出水端連通手柄安裝腔；抵接件安裝于手柄安裝腔；抵接件用于與手柄抵接，以將手柄安裝于手柄安裝腔；加熱組件用于產生熱量，外框和/或內座采用導熱材料制成，外框和/或內座與加熱件導熱連接，以使加熱組件產生的熱量能夠傳遞至外框和/或內座。該沖煮頭萃取咖啡時，水溫可以達到指定的萃取溫度，提高了萃取咖啡時的萃取水溫的一致性，且該沖煮頭避免了手柄磨損支架導致沖煮頭壽命較短的問題。

技術研發人員：陳旭,呂其燦,林榮楷,陳錦通,黃建森
受保護的技術使用者：深圳羽動創新科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
