本發明涉及一種移動木門，特別是涉及一種滑道式移動木門，屬于移動木門設備。

背景技術：

1、木門一般指代木制的門，根據材質以及工藝分為多種種類，在家庭生活當中具有舉足輕重的地位，幾乎官方安裝在室內房屋內部，隨著社會發展以及科技進步，使得木門使用需求逐步增加，由于傳統的轉動木門的開關面積為固定狀態，在小型房屋內部占有一定的空間，隨著人們的需求產生滑道式木門。

2、現有的滑道式移動木門具有一下問題：(1)、木門在拉動關閉時會因碰撞而造成回彈，導致木門關閉的不夠緊密牢固，且在倚靠木門時易發生移動而致使用戶摔倒，(2)、現有的木門均勻全封閉結構，采光性較低。

3、本發明針對以上問題提出了一種新的解決方案。

技術實現思路

1、本發明的主要目的是為了解決現有的滑道式移動木門在拉動關閉時會因碰撞而造成回彈，導致木門關閉的不夠緊密牢固，且在倚靠木門時易發生移動而致使用戶摔倒，滑道式移動木門均勻全封閉結構，采光性較低的問題，而提供的一種滑道式移動木門。

2、本發明的目的可以通過采用如下技術方案達到：

3、一種滑道式移動木門，包括木門本體，以及設置在所述木門本體上方的第一滑軌和所述木門本體下方的第二滑軌，所述第一滑軌的內部活動安裝有兩個與所述木門本體相連的第一移動輪，所述第二滑軌的內部活動安裝有兩個與所述木門本體相連的第二移動輪，所述第一滑軌上設置有限位機構，所述限位機構包括固定安裝在所述第一滑軌上的限位塊，所述木門本體的頂部固定安裝有兩個固定架，所述固定架上開設有空槽，所述空槽的內壁上固定安裝有彈簧桿，所述彈簧桿的一端固定安裝有與所述第一移動輪相連接的支撐塊，所述木門本體上設置有采光機構，所述采光機構包括固定安裝在所述木門本體上的視窗，所述木門本體的表面設置有固定框，所述固定框上安裝有折疊格柵。

4、優選的，所述限位塊與所述第一滑軌之間通過多個螺栓相連接，所述螺栓的上方設置有防護塊。

5、優選的，所述防護塊的頂部開設有第一凹槽，所述第一凹槽的內部固定安裝有拉桿。

6、優選的，所述第一滑軌的兩側均設置有擋板，所述擋板上鑲嵌有橡膠墊。

7、優選的，所述第一滑軌的頂部固定安裝有固定塊，所述固定塊開設有第二凹槽，所述第二凹槽的內部固定安裝有第一彈簧，所述第一彈簧的一端固定安裝有卡塊。

8、優選的，所述擋板上開設有與所述卡塊相配合的卡槽，所述卡塊的橫截面為梯形。

9、優選的，所述折疊格柵的底部固定安裝有兩個第一磁塊，所述視窗的下方安裝有兩個與所述第一磁塊相吸附的第二磁塊。

10、優選的，所述視窗的上方設置有安裝在所述木門本體上的安裝架，所述固定框的背面固定安裝有安裝框。

11、優選的，所述安裝架上開設有多個第三凹槽，所述第三凹槽的內部固定安裝有第二彈簧，所述安裝架的兩側設置有與所述第二彈簧固定連接的齒板，所述安裝框的內部開設有與所述齒板相互卡合的齒槽。

12、優選的，所述固定框的底部設置有通過合頁轉動安裝的蓋板。

13、本發明的有益技術效果：按照本發明的滑道式移動木門，通過限位機構的設置，在第一滑軌的內部安裝兩個限位塊，在拉動木門本體關閉時使得第一移動輪移動至限位塊的一側，在限位塊的阻擋和彈簧桿的張力加持下，能夠將第一移動輪限位在限位塊的一側，從而防止木門本體在關閉后發生回彈，提升木門關閉使得牢固性，并且還能夠避免倚靠木門時發生移動。

14、通過采光機構的設置，在木門本體上安裝一個視窗能夠增加木門本體的采光性，同時設置的折疊格柵將其展開覆蓋在視窗的一側，能夠起到遮光的作用，從而木門本體具備了采光和遮光的作用，方便使用。

技術特征：

1.一種滑道式移動木門，包括木門本體(1)，以及設置在所述木門本體(1)上方的第一滑軌(2)和所述木門本體(1)下方的第二滑軌(3)，所述第一滑軌(2)的內部活動安裝有兩個與所述木門本體(1)相連的第一移動輪(4)，所述第二滑軌(3)的內部活動安裝有兩個與所述木門本體(1)相連的第二移動輪(5)，其特征在于，所述第一滑軌(2)上設置有限位機構(6)，所述限位機構(6)包括固定安裝在所述第一滑軌(2)上的限位塊(7)，所述木門本體(1)的頂部固定安裝有兩個固定架(8)，所述固定架(8)上開設有空槽(9)，所述空槽(9)的內壁上固定安裝有彈簧桿(10)，所述彈簧桿(10)的一端固定安裝有與所述第一移動輪(4)相連接的支撐塊(11)，所述木門本體(1)上設置有采光機構(12)，所述采光機構(12)包括固定安裝在所述木門本體(1)上的視窗(13)，所述木門本體(1)的表面設置有固定框(14)，所述固定框(14)上安裝有折疊格柵(15)。

2.如權利要求1所述的一種滑道式移動木門，其特征在于，所述限位塊(7)與所述第一滑軌(2)之間通過多個螺栓(16)相連接，所述螺栓(16)的上方設置有防護塊(17)。

3.如權利要求2所述的一種滑道式移動木門，其特征在于，所述防護塊(17)的頂部開設有第一凹槽(18)，所述第一凹槽(18)的內部固定安裝有拉桿(19)。

4.如權利要求1所述的一種滑道式移動木門，其特征在于，所述第一滑軌(2)的兩側均設置有擋板(20)，所述擋板(20)上鑲嵌有橡膠墊(21)。

5.如權利要求4所述的一種滑道式移動木門，其特征在于，所述第一滑軌(2)的頂部固定安裝有固定塊(22)，所述固定塊(22)開設有第二凹槽(23)，所述第二凹槽(23)的內部固定安裝有第一彈簧(24)，所述第一彈簧(24)的一端固定安裝有卡塊(25)。

6.如權利要求5所述的一種滑道式移動木門，其特征在于，所述擋板(20)上開設有與所述卡塊(25)相配合的卡槽(26)，所述卡塊(25)的橫截面為梯形。

7.如權利要求1所述的一種滑道式移動木門，其特征在于，所述折疊格柵(15)的底部固定安裝有兩個第一磁塊(27)，所述視窗(13)的下方安裝有兩個與所述第一磁塊(27)相吸附的第二磁塊(28)。

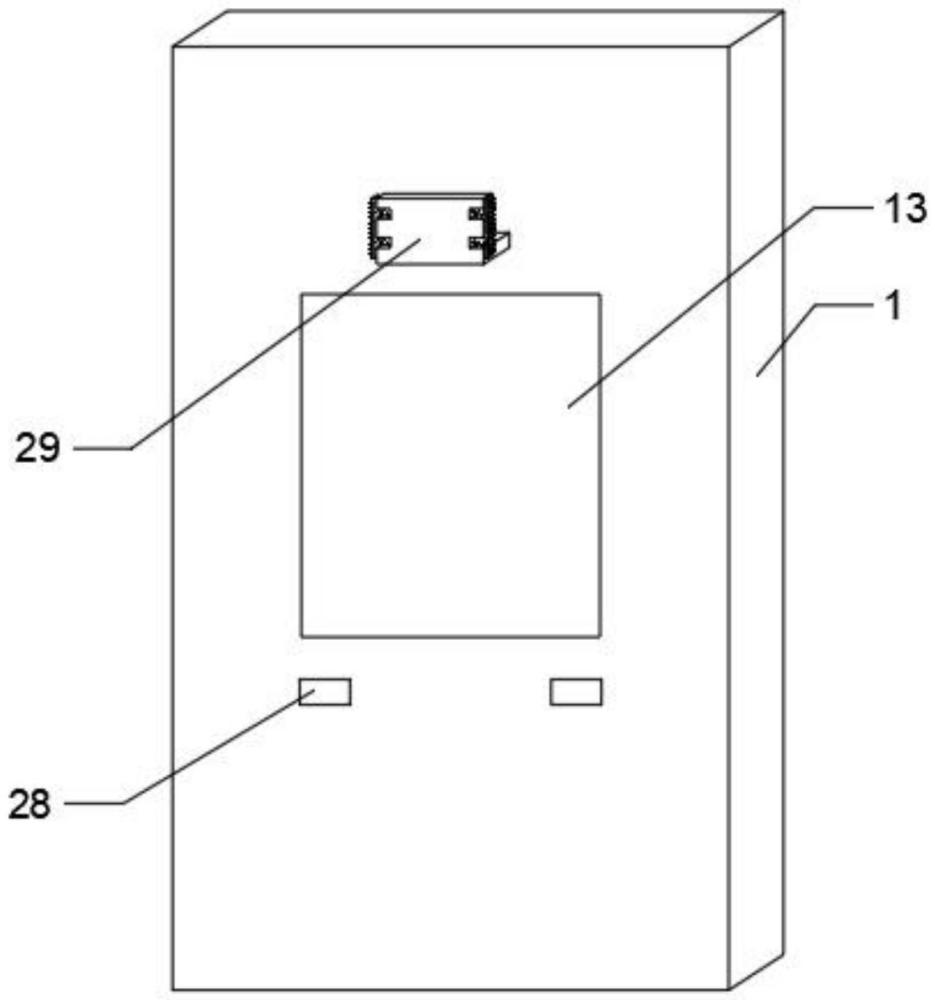

8.如權利要求1所述的一種滑道式移動木門，其特征在于，所述視窗(13)的上方設置有安裝在所述木門本體(1)上的安裝架(29)，所述固定框(14)的背面固定安裝有安裝框(30)。

9.如權利要求8所述的一種滑道式移動木門，其特征在于，所述安裝架(29)上開設有多個第三凹槽(31)，所述第三凹槽(31)的內部固定安裝有第二彈簧(32)，所述安裝架(29)的兩側設置有與所述第二彈簧(32)固定連接的齒板(33)，所述安裝框(30)的內部開設有與所述齒板(33)相互卡合的齒槽(34)。

10.如權利要求1所述的一種滑道式移動木門，其特征在于，所述固定框(14)的底部設置有通過合頁轉動安裝的蓋板(35)。

技術總結
本發明公開了一種滑道式移動木門，屬于移動木門設備技術領域，包括木門本體，以及設置在木門本體上方的第一滑軌和木門本體下方的第二滑軌，第一滑軌的內部活動安裝有兩個與木門本體相連的第一移動輪，第二滑軌的內部活動安裝有兩個與木門本體相連的第二移動輪，第一滑軌上設置有限位機構，限位機構包括固定安裝在第一滑軌上的限位塊。本發明通過限位機構的設置，在第一滑軌的內部安裝兩個限位塊，在拉動木門本體關閉時使得第一移動輪移動至限位塊的一側，在限位塊的阻擋和彈簧桿的張力加持下，能夠將第一移動輪限位在限位塊的一側，從而防止木門本體在關閉后發生回彈，提升木門關閉使得牢固性，并且還能夠避免倚靠木門時發生移動。

技術研發人員：韓建軍
受保護的技術使用者：安徽龍鼎家居科技有限公司
技術研發日：
技術公布日：2025/4/28
