【】本技術涉及一種旋轉拖把清潔桶和清潔工具，屬于家居清潔用品領域。

背景技術

0、
背景技術：

1、隨著人們生活水平和科技水平的提高，拖把的類型也變動越來越多，目前市場上比較常見的有旋轉式的拖把清潔工具以及平板式的擠壓拖把清潔工具，其中旋轉式的拖把清潔工具是較為普遍常用的。

2、這種旋轉式拖把清潔工具，通常包括桶體，所述桶體內設有清洗腔、旋轉驅動裝置，所述旋轉驅動裝置至少部分延伸至清洗腔內用于與所述拖把頭傳動連接，所述拖把頭放置于所述清洗腔中，通過讓拖把頭旋轉的方式來實現清洗或甩干。

3、此類旋轉拖把產品，在用戶普遍使用過程中，最為傳統的旋轉拖把，通常是清污不分離，這使得拖把每次清洗后清水就被污染了，如果想要徹底干凈清洗，則需要重新更換清水，這顯然大大增加了用戶的負擔，于是有些用戶就索性不更換清水，這樣雖然省力，但是也導致清洗后的拖把并不是很干凈的，因為清洗拖把的水已經是被污染過的水。

4、于是后來市場上開始出現清污分離的旋轉拖把清潔工具，此類產品相較于傳統的旋轉拖把清潔工具，其優勢在于清水和污水是分離的，保證每次清洗時的水是干凈的水，但是這也產生了新的問題，用戶需要頻繁操作進水，操作較為復雜，體驗感不佳，另外有些產品還可能存在進水量不好掌控，導致清水腔中的水清洗過幾次就需要重新注水，達不到很好的省力目的。

技術實現思路

0、
技術實現要素：

1、本實用新型所要解決的技術問題在于克服現有技術的不足而提供一種旋轉拖把清潔桶和清潔工具，可以減少用戶頻繁進水的動作，更加省時省心。

2、為解決上述技術問題，本實用新型采用如下技術方案：

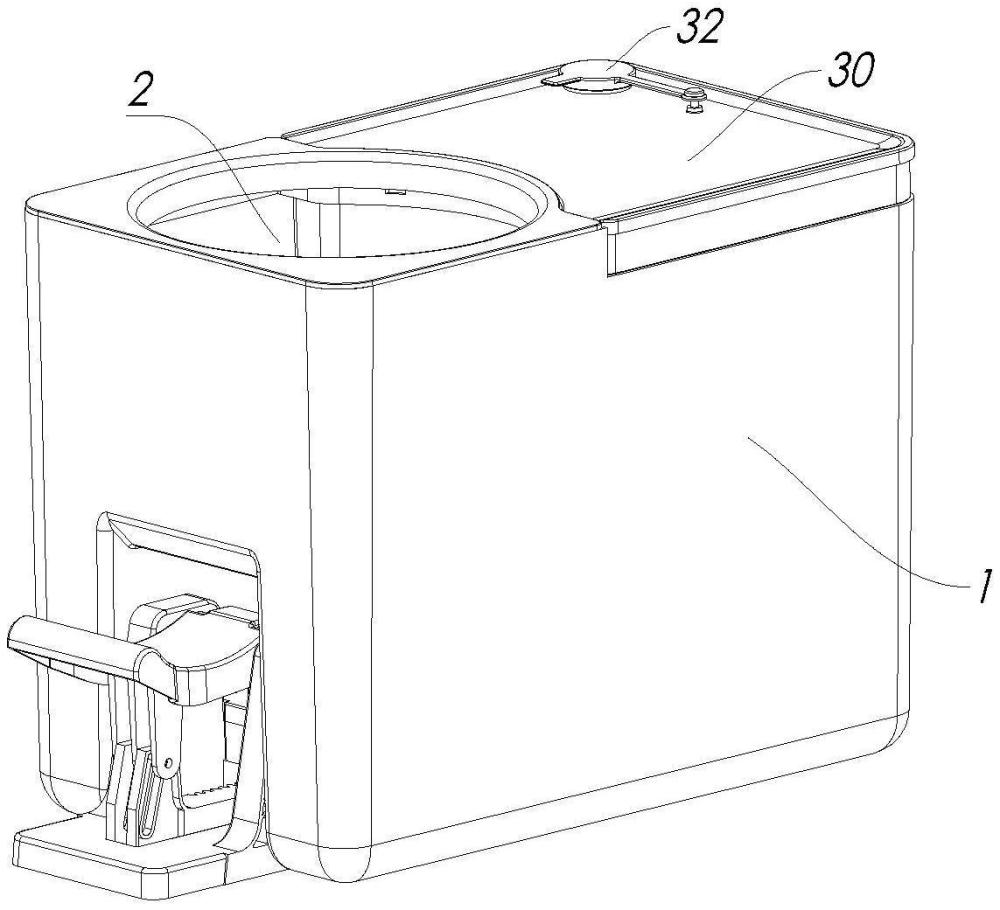

3、一種旋轉拖把清潔桶，包括桶體，所述桶體內設有清洗腔、旋轉驅動裝置，所述旋轉驅動裝置至少部分延伸至清洗腔內，所述拖把頭放置于所述清洗腔中，在旋轉驅動裝置直接或間接驅動旋轉下進行清洗和甩干，所述桶體內設有單獨的清水腔，所述清水腔設有用于與所述清洗腔連通的清水出口，所述清水出口處設有第一閥門，所述桶體內設有驅動所述第一閥門開閉的第一驅動器，所述旋轉拖把頭下壓放入清洗腔內進行清洗時，觸發所述第一驅動器開啟所述第一閥門，以使清水腔中的清水自動流入所述清洗腔中。

4、采用本實用新型的有益效果：

5、首先，本實用新型為清污分離式的旋轉拖把桶，即單獨設置了清水腔和清洗腔，清水腔和清洗腔是相互隔離的，這樣用戶在清洗腔中對拖把清洗或甩干時，清水腔中的清水不會被污染到，用戶在需要清洗時，可以單獨將清水腔中的水排到清洗腔中，保證每次清洗拖把的水都是干凈的。

6、其次，本實用新型中采用了第一驅動器，該第一驅動器的觸發可以利用拖把頭下壓的方式來實現觸發，因為拖把頭在進行清洗或甩干動作時，通常是需要用戶手動壓住，使其與旋轉驅動裝置保持同步傳動，否則有可能會相互脫離，而拖把頭在下壓時剛好可以觸發第一驅動器，從而打開第一閥門，讓清水腔中的清水自動流入到清洗腔中，相當于每次拖把頭需要進行清洗時都可以自動有清水流出。而清洗或甩干完成后，污水被排出或倒出后，下次清洗時又可以保證是利用清水來清洗。這種通過下壓方式來驅動觸發，可以讓用戶非常省心且順暢地完成清水循環。

7、作為優選，所述清洗腔設有污水出口，所述清洗腔中的污水通過所述污水出口排入至污水腔或直接排出桶體外。

8、作為優選，所述第一驅動器被配置為：所述第一驅動器開啟所述第一閥門時，同時關閉所述污水出口。

9、作為優選，所述第一驅動器包括用于開啟第一閥門的頂觸部以及用于封堵所述污水出口的蓋板部。

10、作為優選，所述污水出口位于清水出口的下方，所述第一驅動器包括移動件，所述移動件位于污水出口和清水出口之間，所述頂觸部和蓋板部位于移動件上，所述拖把頭下壓時驅使所述移動件朝第一閥門一側移動，所述頂觸部頂開第一閥門，所述蓋板部覆蓋所述污水出口。

11、作為優選，所述第一驅動器包括活動的觸發件和與觸發件傳動連接的移動件，所述拖把頭下壓時驅使所述觸發件下壓運動，觸發件下壓時驅動移動件打開所述第一閥門。

12、作為優選，所述第一驅動器包括豎向活動安裝在所述清洗腔內的觸發件，所述移動件為沿水平方向延伸的橫桿，所述橫桿靠近觸發件一端設有用于與觸發件抵接用的第一導向斜面，所述觸發件下壓時抵觸所述第一導向斜面，以使移動件朝第一閥門一側移動。

13、作為優選，所述旋轉驅動裝置包括旋轉軸，所述觸發件套設在旋轉軸上沿旋轉軸的軸向移動。

14、作為優選，所述清洗腔內設有防止所述觸發件轉動的定位腔，所述觸發件在定位腔內僅豎向運動。

15、作為優選，所述清洗腔中設有清洗籃，所述清洗籃與所述觸發件固定連接或一體結構，所述拖把頭下壓時，所述清洗籃和觸發件同步下壓。

16、作為優選，所述第一驅動器連接有使其復位用的自動復位器或第二驅動器，所述第一驅動器復位后所述第一閥門重新關閉。

17、作為優選，第二驅動部包括頂桿和單獨驅動所述頂桿運動的操作端，所述頂桿用于驅動第一驅動器復位。

18、作為優選，所述第一驅動器包括豎向活動安裝在所述清洗腔內的觸發件，所述移動件為沿水平方向延伸的橫桿，所述橫桿靠近觸發件一端設有用于與觸發件抵接用的第一導向斜面，所述觸發件下壓時抵觸所述第一導向斜面，以使移動件朝第一閥門一側移動，所述橫桿在第一導向斜面的對立側設有第二導向斜面，所述頂桿向上運動時抵觸所述第二導向斜面，以使所述移動件朝遠離第一閥門一側移動。

19、作為優選，所述旋轉驅動裝置包括腳踏板，所述腳踏板連接有聯動桿，所述聯動桿用于驅動所述頂桿運動，所述腳踏板構成操作端。

20、作為優選，所述聯動桿為水平滑動的滑動桿，滑動桿靠近頂桿一端設有第三導向斜面，所述第三導向斜面與所述頂桿相抵時驅動頂桿向上運動。

21、作為優選，所述聯動桿的側部設有齒條部，所述齒條部嚙合有傳動齒輪，所述傳動齒輪用于連接旋轉軸。

22、作為優選，所述腳踏板的踩踏行程包括初始位置和最低位置，所述腳踏板位于最低位置時，所述第二驅動部被觸發。

23、作為優選，所述清水腔注水完成后作為臨時的封閉腔室，清水從清水出口自動流入清洗腔中，清洗腔中的液面上升至與清水出口齊平時，所述清水腔重新被封閉。

24、作為優選，所述清水腔設有注水口，所述注水口處安裝有密封件。

25、作為優選，所述桶體內可拆連接有清水盒，所述清水盒內腔形成所述清水腔。

26、作為優選，所述清水盒上設有注水口，所述注水口和清水出口為同一個出口或不同出口。

27、作為優選，所述桶體內可拆連接有清水盒，所述清水盒內腔形成所述清水腔，所述桶體在未安裝清水盒使用時，所述清洗腔直接注入清水使用，所述第一驅動器用于獨立關閉所述污水出口。

28、作為優選，所述清洗腔用于連通所述清水腔的部分為接水部，所述接水部位于清水腔的下方，所述清水出口靠近所述清水腔的底部。

29、作為優選，所述清水出口處設置有單向流通閥。

30、本實用新型還公開了一種清潔工具，包括清潔桶和旋轉拖把，所述清潔桶采用上述任意一種方案中的清潔桶。

31、本實用新型的這些特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。
