本技術的實施方式涉及電動吸塵裝置。
背景技術:
1、以往,作為電動吸塵器,一般是將所吸引的塵埃蓄積在設置于主體內部的塵埃回收包,在蓄積了一定量的情況下連通塵埃回收包一起廢棄的所謂罐型。此外,提出了如下的電動吸塵裝置:每次在吸塵結束后連結(安裝)于專用的站時,通過站側產生的移送風(產生基于負壓的移送力的氣流)移送暫時蓄積在電動吸塵器的內部的塵埃,而不會殘留在電動吸塵器側。
2、專利文獻1:日本特開2022-183897號公報
3、但是,在上述那樣的能夠與站連結的電動吸塵器的情況下,為了能夠將所吸引的塵埃自動地移送到站側,有時暫時蓄積塵埃的集塵部的蓋體需要成為能夠開閉的構造。蓋體有時由施力部件(例如,彈簧)維持關閉狀態。在這樣的情況下,在搬運電動吸塵器的情況下、或在與站連接時等,有時由于振動等而導致蓋體打開或者在蓋體與集塵部之間產生間隙。因此,存在好不容易收集到的塵埃灑出的不良情況。此外,也考慮采用機械地固定蓋體的構造,但有時構造變得復雜、或者在與站連接時無法順暢地進行蓋體的打開動作,有時難以采用。
技術實現思路
1、本實用新型要解決的課題的一例提供一種包括能夠進行站連結的電動吸塵器的電動吸塵裝置,在從站分離電動吸塵器時,能夠可靠地使封閉集塵室的蓋體進行關閉動作,在與站連接時,能夠容易地使封閉集塵部的蓋體進行打開動作。

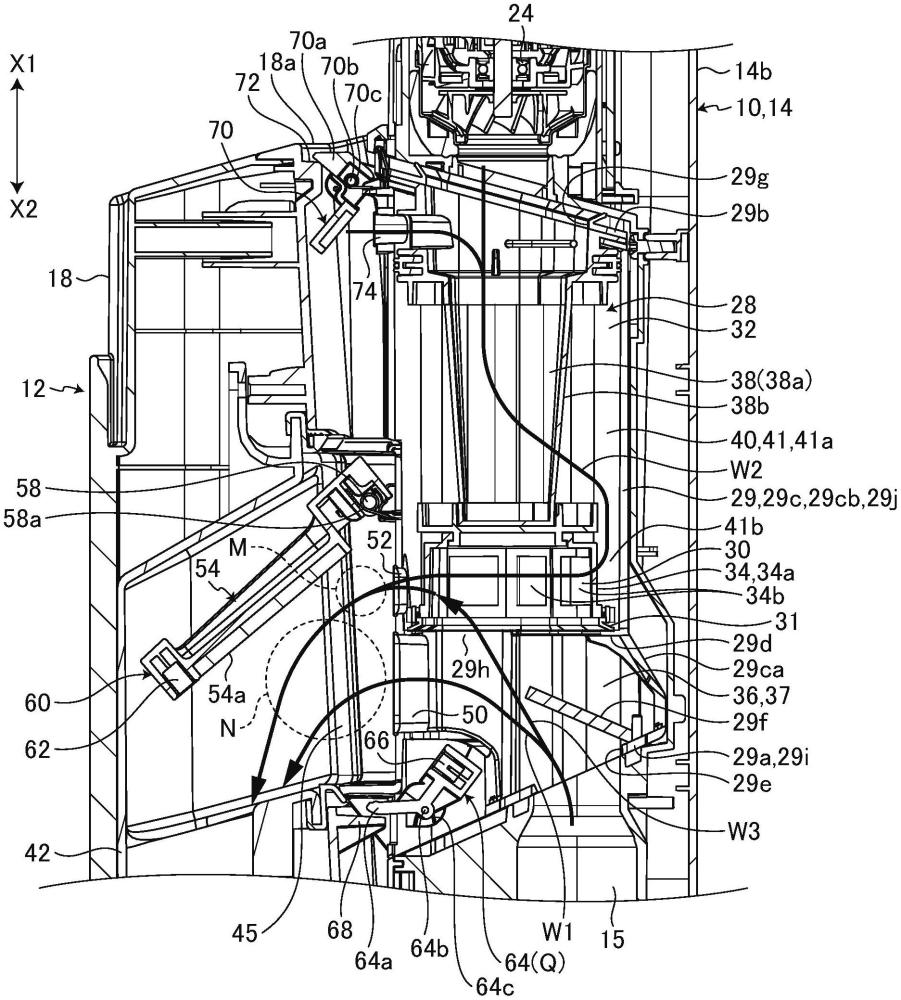

2、本實用新型的一個實施方式的電動吸塵裝置具備站、以及能夠相對于上述站連結以及分離的電動吸塵器。上述電動吸塵器具備吸塵器主體,該吸塵器主體具有:第一電動送風機,產生吸引塵埃的吸引力;主體分離集塵部;蓋體,對設置于上述主體分離集塵部的廢棄口進行開閉;保持部,能夠保持上述蓋體的關閉動作;以及吸引管,具有通過上述第一電動送風機的上述吸引力吸入空氣的吸引口。上述主體分離集塵部具備:分離部,從含有上述塵埃的空氣中分離塵埃;以及集塵室,蓄積由上述分離部分離出的塵埃,并且在一部分具有能夠排出所蓄積的上述塵埃的上述廢棄口。上述蓋體具備:蓋主體;轉動支點部,設置在上述蓋主體的一端側;以及承受部,包括設置在上述蓋體中比上述轉動支點部靠另一端側的位置的第一磁性體。上述保持部具有在上述蓋體進行了關閉動作的情況下在與上述承受部對置的位置能夠吸附于上述第一磁性體的第二磁性體,在上述電動吸塵器從上述站分離的狀態下,對上述第一磁性體施加吸附力,維持由上述蓋體的上述關閉動作形成的封閉狀態,在上述電動吸塵器與上述站連結的狀態下,減小對上述第一磁性體的吸附力,允許上述蓋體的打開動作。上述站具備:塵埃導入口,在上述電動吸塵器的連結時,與上述廢棄口連接;回收集塵部,與上述塵埃導入口連接,能夠接納集塵于上述主體分離集塵部的上述塵埃;以及第二電動送風機,經由上述回收集塵部對上述主體分離集塵部作用負壓,產生使集塵于上述主體分離集塵部的上述塵埃向上述回收集塵部移動的移送力。
3、此外,也可以為,上述保持部例如與將上述電動吸塵器與上述站連結的連結動作連動地移動到從與上述承受部對置的對置位置分離的退避位置。
4、此外,也可以為,上述保持部例如內置上述第二磁性體,與將上述電動吸塵器與上述站連結的連結動作連動地移動到從上述承受部的對置位置分離的退避位置。
5、此外,也可以為,上述第二磁性體例如是電磁鐵,在檢測到上述電動吸塵器向上述站的連結的情況下,停止電磁感應。
6、此外,也可以為,上述電動吸塵器例如是具備能夠把持的把持部、能夠以立起上述吸塵器主體的安裝姿勢與上述站連結的電動吸塵器,在上述電動吸塵器相對于上述站成為以上述吸引口為下方的上述安裝姿勢的情況下,上述轉動支點部位于比上述廢棄口靠上方的位置。
7、此外,也可以為,包括上述第一磁性體的上述承受部例如隔著封閉上述廢棄口的封閉部而相對于上述轉動支點部形成在上述蓋體的相反側。
8、實用新型效果
9、根據以上構成的電動吸塵裝置,例如在將電動吸塵器從站分離的狀態下,利用承受部與保持部之間的吸附力,蓋體相對于主體分離集塵部維持關閉動作狀態,能夠抑制塵埃從集塵室灑出。此外,在將電動吸塵器與站連結的狀態下,減小承受部與保持部之間的吸附力而形成容易打開蓋體的狀態,能夠將所集塵的塵埃順暢地移送到站。
1.一種電動吸塵裝置,其特征在于,具備:
2.根據權利要求1所述的電動吸塵裝置,其特征在于,
3.根據權利要求1所述的電動吸塵裝置,其特征在于,
4.根據權利要求1所述的電動吸塵裝置,其特征在于,
5.根據權利要求1所述的電動吸塵裝置,其特征在于,
6.根據權利要求1所述的電動吸塵裝置,其特征在于,
