本技術涉及柜類，尤其涉及一種便于整理衣物的多功能平板抽及其柜子。

背景技術：

1、對于小戶型的住戶來說，家里的每一寸空間都極其寶貴，在整理剛洗曬好的衣服時總是缺少一個合適的空間用來整理衣物，只能堆在床上或椅子上整理，堆在椅子上空間不夠且整理麻煩，而堆在床上容易將灰塵等帶到床上，非常不方便。

技術實現思路

1、為了解決上述問題，本實用新型的第一目的在于提供一種便于整理衣物的多功能平板抽，安裝在現有柜體中，為用戶收拾整理衣物提供一個專有的空間，幫助用戶更好的整理洗曬好的衣物，同時提供多種收納功能，便于用戶選擇；本實用新型的第二目的在于提供一種柜子，具有上述的一種便于整理衣物的多功能平板抽。

2、為了實現上述的目的，本實用新型采用了以下的技術方案：

3、一種便于整理衣物的多功能平板抽，包括平板抽本體，其特征在于：所述平板抽本體包括固定圍合形成框體的抽面板、抽背板及抽側板，所述抽面板與抽背板相對布置，抽側板有兩塊且連接安裝于抽面板與抽背板之間，抽側板的外壁沿其長度方向設有滑軌，所述滑軌的外壁與柜子的內壁連接；所述框體的上方蓋合設有蓋板，所述蓋板的下方于框體內形成開口朝下的懸掛空間，所述懸掛空間內于抽面板和抽背板之間間隔設有若干根木條。

4、上述技術方案中，該多功能平板抽設置在柜子內，包括框體、蓋板和間隔設置在框體中的多根木條；用戶在整體衣物時，抽出多功能平板抽，用戶可將衣架掛放在木條上，待整理衣物可置于衣架上，而蓋板上可放置燙衣板可熨燙衣物，或?qū)⒁挛镏糜谏w板上進行折疊，非常方便。多功能平板抽的尺寸可根據用戶需求及場景進行定制，安裝高度也可根據需求調節。

5、作為優選，所述蓋板鉸接于抽背板上，所述蓋板能夠沿鉸接端向上翻轉打開懸掛空間。該技術方案中，蓋板可翻轉打開，可從上往下將褲子掛在框體內的多根木條上，其功能相當于褲抽。

6、作為優選，所述蓋板通過合頁鉸接于抽背板上，所述合頁設置有三個，三個合頁規則連接于蓋板和抽背板之間。該技術方案中，通過三個規則的合頁將蓋板與抽背板鉸接，可有效提高蓋板與抽背板的連接穩定性，使蓋板翻轉更為穩定。

7、作為優選，所述蓋板的上端靠近抽面板開設有挖手槽，所述挖手槽的外壁下端被構建為向抽面板側傾斜。該技術方案中，挖手槽的設置便于用戶通過該挖手槽打開作用蓋板打開懸掛空間，更為方便，挖手槽的外壁下端被構建為向抽面板側傾斜使得用戶手指更便于伸入抓取挖手槽。

8、作為優選，所述抽面板和抽背板的內壁上橫向?qū)?yīng)設有條形槽，所述木條的兩端形成有卡凸與所述條形槽適配，所述木條能夠沿條形槽左右移動調整與其相鄰木條之間的間距。該技術方案中，木條是可沿條形槽移動的，便于用戶在掛褲子或者掛衣架時按需求調整木條間距，并且用戶可移動木條合并形成平板，可當抽屜使用，放置物品。

9、作為優選，所述滑軌包括內軌、中軌和外軌，所述外軌固定設置于柜子內壁上，所述中軌可滑動設置于外軌上，所述內軌固定設置于抽側板的外壁上且可滑動設置于中軌上。該技術方案中，滑軌為三節軌道設置，載重能力強，可有效承接抽蓋組件的重量，此外，通過中軌，其可伸縮長度較長，可有效露出懸掛空間，便于用戶掛衣服整理。

10、一種柜子，包括上述中任一項所述的一種便于整理衣物的多功能平板抽。該多功能平板抽適用安裝在衣柜，家政柜以及陽臺柜等柜子上。

技術特征：

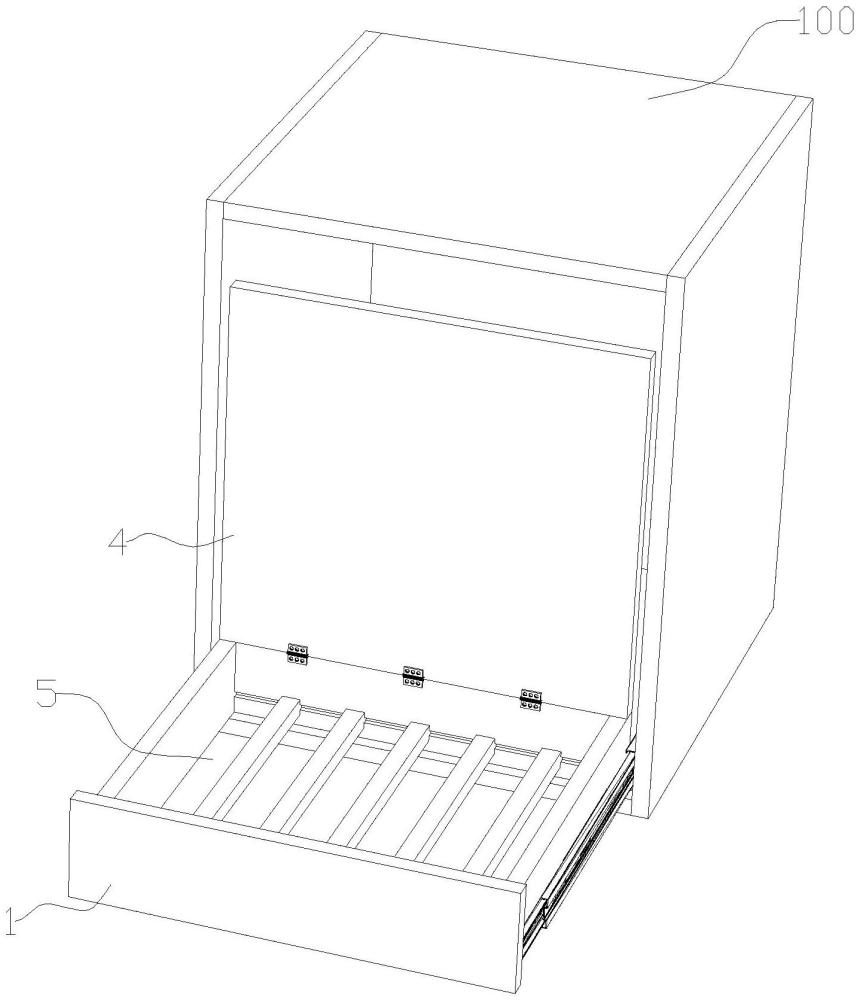

1.一種便于整理衣物的多功能平板抽，包括平板抽本體，其特征在于：所述平板抽本體包括固定圍合形成框體的抽面板（1）、抽背板（2）及抽側板（3），所述抽面板（1）與抽背板（2）相對布置，抽側板（3）有兩塊且連接安裝于抽面板（1）與抽背板（2）之間，抽側板（3）的外壁沿其長度方向設有滑軌，所述滑軌的外壁與柜子（100）的內壁連接；所述框體的上方蓋合設有蓋板（4），所述蓋板（4）的下方于框體內形成開口朝下的懸掛空間（5），所述懸掛空間（5）內于抽面板（1）和抽背板（2）之間間隔設有若干根木條（6）。

2.根據權利要求1所述的一種便于整理衣物的多功能平板抽，其特征在于：所述蓋板（4）鉸接于抽背板（2）上，所述蓋板（4）能夠沿鉸接端向上翻轉打開懸掛空間（5）。

3.根據權利要求2所述的一種便于整理衣物的多功能平板抽，其特征在于：所述蓋板（4）通過合頁（7）鉸接于抽背板（2）上，所述合頁（7）設置有三個，三個合頁（7）規則連接于蓋板（4）和抽背板（2）之間。

4.根據權利要求2所述的一種便于整理衣物的多功能平板抽，其特征在于：所述蓋板（4）的上端靠近抽面板（1）開設有挖手槽（8），所述挖手槽（8）的外壁下端被構建為向抽面板（1）側傾斜。

5.根據權利要求2所述的一種便于整理衣物的多功能平板抽，其特征在于：所述抽面板（1）和抽背板（2）的內壁上橫向?qū)?yīng)設有條形槽（9），所述木條（6）的兩端形成有卡凸（10）與所述條形槽（9）適配，所述木條（6）能夠沿條形槽（9）左右移動調整與其相鄰木條（6）之間的間距。

6.根據權利要求1所述的一種便于整理衣物的多功能平板抽，其特征在于：所述滑軌包括內軌（11）、中軌（12）和外軌（13），所述外軌（13）固定設置于柜子（100）內壁上，所述中軌（12）可滑動設置于外軌（13）上，所述內軌（11）固定設置于抽側板（3）的外壁上且可滑動設置于中軌（12）上。

7.一種柜子，其特征在于：包括如權利要求1~6任一項所述的一種便于整理衣物的多功能平板抽。

技術總結
本技術涉及涉及一種便于整理衣物的多功能平板抽及其柜子，包括平板抽本體，所述平板抽本體包括固定圍合形成框體的抽面板、抽背板及抽側板，所述抽面板與抽背板相對布置，抽側板有兩塊且連接安裝于抽面板與抽背板之間，抽側板的外壁沿其長度方向設有滑軌，所述滑軌的外壁與柜子的內壁連接；所述框體的上方蓋合設有蓋板，所述蓋板的下方于框體內形成開口朝下的懸掛空間，所述懸掛空間內于抽面板和抽背板之間間隔設有若干根木條。上述方案中，用戶在整體衣物時，抽出多功能平板抽，用戶可將衣架掛放在木條上，待整理衣物可置于衣架上，而蓋板上可放置燙衣板可熨燙衣物，或?qū)⒁挛镏糜谏w板上進行折疊，非常方便。

技術研發人員：潘亞芳,姚玉良,雷禮,張江,余龍海,夏琴,沈璽臣
受保護的技術使用者：浙江云峰莫干山家居用品有限公司
技術研發日：20240619
技術公布日：2025/4/28
