本申請涉及窗戶的領域，尤其是涉及一種窗紗一體平開窗。

背景技術：

1、平開窗是指窗扇開合沿著某一水平方向移動的窗戶，分推拉式和上懸式，其優點是開啟面積大，通風好，密封性好，隔音、保溫、抗滲性能優良。

2、到了夏季時，蚊蟲增多，開啟平開窗后蚊蟲會進入屋內，對住戶造成極大的困擾，而夏季通風換氣又是必要的需求，因此，窗紗一體的平開窗便逐步受到人們的青睞。但是現有的窗紗一體的平開窗，由于窗紗會占用一定的空間，因此會導致窗扇和窗框的隔熱保溫結構受到影響，進而影響平開窗整體的隔熱保溫性能。

技術實現思路

1、為了提升窗紗一體平開窗的隔熱保溫性能，本申請提供一種窗紗一體平開窗。

2、本申請提供的一種窗紗一體平開窗采用如下的技術方案：

3、一種窗紗一體平開窗，包括窗框、玻扇和紗扇，所述窗框設置在墻體上，所述窗框上開設有多個第一保溫腔，所述玻扇鉸接設置在窗框上，所述紗扇鉸接設置在窗框上，所述窗框上設置有多個分別用于將窗框與玻扇之間的間隙以及窗框與紗扇之間的間隙封閉的密封條。

4、通過采用上述技術方案，使用者打開玻扇，并將紗扇關閉至窗框上，即可滿足通風并防蚊蟲的使用要求，同時多個第一保溫腔將窗框內部分隔為多個保溫腔體，增強窗框的隔熱保溫性能，將玻扇和紗扇關閉后，多個密封條將窗框與玻扇之間的間隙以及窗框與紗扇之間的間隙進行密封，保障窗框與玻扇以及紗扇之間的密封性，共同有效提升窗紗一體平開窗的隔熱保溫性能。

5、可選的，多個所述第一保溫腔分為兩組間隔設置，兩組所述第一保溫腔之間設置有多個第一隔熱膠條。

6、通過采用上述技術方案，兩組第一保溫腔之間的間隙使得窗框在熱脹冷縮時能夠適應性的產生形變，而第一隔熱膠條又能將兩組第一保溫腔之間進行密封連接，保障兩組第一保溫腔之間的隔熱保溫性能，有效提升窗框的耐候性，減少窗框由于熱脹冷縮產生形變而影響隔熱保溫性能的可能性。

7、可選的，所述玻扇包括框體和第一玻璃，所述框體鉸接設置在窗框上，所述第一玻璃嵌設在框體上，所述第一玻璃與框體之間嵌設有第一密封膠。

8、通過采用上述技術方案，第一密封膠將第一玻璃與框體之間的間隙填充密封，使得啟閉玻扇時，第一密封膠能夠為第一玻璃與框體之間提供緩沖，降低第一玻璃受損的可能性。

9、可選的，所述第一玻璃為雙層夾膠玻璃。

10、通過采用上述技術方案，通過采用雙層夾膠玻璃，提升第一玻璃的防水防潮、隔音隔熱等效果。

11、可選的，所述框體上開設有多個第二保溫腔，多個所述第二保溫腔分為兩組間隔設置，兩組所述第二保溫腔之間設置有第二隔熱膠條。

12、通過采用上述技術方案，兩組第二保溫腔之間的間隙使得框體在熱脹冷縮時能夠適應性的產生形變，而第二隔熱膠條又能將兩組第一保溫腔之間進行密封連接，保障兩組第二保溫腔之間的隔熱保溫性能，有效提升框體的耐候性，減少框體由于熱脹冷縮產生形變而影響隔熱保溫性能的可能性。

13、可選的，所述框體上開設有第一卡槽，所述窗框上設置有用于卡入第一卡槽的第一形變條。

14、通過采用上述技術方案，關閉玻扇時，框體對第一形變條進行擠壓，第一形變條產生形變而卡入第一卡槽內，增強框體與窗框之間的密封性的同時，又能使得框體保持抵接在窗框上的狀態。

15、可選的，所述紗扇上開設有第二卡槽，所述窗框上設置有卡入第二卡槽的第二形變條。

16、通過采用上述技術方案，關閉紗扇時，紗扇對第二形變條進行擠壓，第二形變條產線形變而卡入第二卡槽內，增強紗扇與窗框之間的密封性，又能使得紗扇保持抵接在窗框上的狀態。

17、可選的，所述窗框上設置有第二玻璃，所述第二玻璃與窗框之間設置有第二密封膠。

18、通過采用上述技術方案，第二玻璃增強窗戶的采光性能，同時第二密封膠又能將第二玻璃框體之間密封，保障保溫隔熱性能。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.多個第一保溫腔將窗框內部分隔為多個保溫腔體，增強窗框的隔熱保溫性能，將玻扇和紗扇關閉后，多個密封條將窗框與玻扇之間的間隙以及窗框與紗扇之間的間隙進行密封，保障窗框與玻扇以及紗扇之間的密封性，共同有效提升窗紗一體平開窗的隔熱保溫性能；

21、2.兩組第一保溫腔之間的間隙使得窗框在熱脹冷縮時能夠適應性的產生形變，而第一隔熱膠條又能將兩組第一保溫腔之間進行密封連接，保障兩組第一保溫腔之間的隔熱保溫性能，有效提升窗框的耐候性；

22、3.第一形變條產生形變而卡入第一卡槽內，增強框體與窗框之間的密封性的同時，又能使得框體保持抵接在窗框上的狀態。

技術特征：

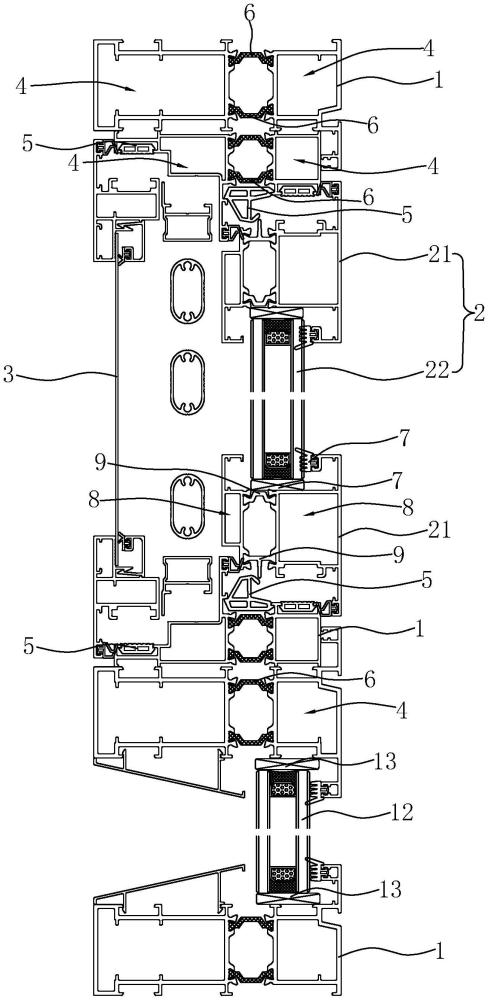

1.一種窗紗一體平開窗，其特征在于：包括窗框（1）、玻扇（2）和紗扇（3），所述窗框（1）設置在墻體上，所述窗框（1）上開設有多個第一保溫腔（4），所述玻扇（2）鉸接設置在窗框（1）上，所述紗扇（3）鉸接設置在窗框（1）上，所述窗框（1）上設置有多個分別用于將窗框（1）與玻扇（2）之間的間隙以及窗框（1）與紗扇（3）之間的間隙封閉的密封條（5）；

2.根據權利要求1所述的一種窗紗一體平開窗，其特征在于：多個所述第一保溫腔（4）分為兩組間隔設置，兩組所述第一保溫腔（4）之間設置有多個第一隔熱膠條（6）。

3.根據權利要求1所述的一種窗紗一體平開窗，其特征在于：所述第一玻璃（22）為雙層夾膠玻璃。

4.根據權利要求1所述的一種窗紗一體平開窗，其特征在于：所述框體（21）上開設有第一卡槽（211），所述窗框（1）上設置有用于卡入第一卡槽（211）的第一形變條（10）。

5.根據權利要求1所述的一種窗紗一體平開窗，其特征在于：所述紗扇（3）上開設有第二卡槽（31），所述窗框（1）上設置有卡入第二卡槽（31）的第二形變條（11）。

6.根據權利要求1所述的一種窗紗一體平開窗，其特征在于：所述窗框（1）上設置有第二玻璃（12），所述第二玻璃（12）與窗框（1）之間設置有第二密封膠（13）。

技術總結
本申請涉及一種窗紗一體平開窗，屬于窗戶的領域，其包括窗框、玻扇和紗扇，窗框設置在墻體上，窗框上開設有多個第一保溫腔，玻扇鉸接設置在窗框上，紗扇鉸接設置在窗框上，窗框上設置有多個分別用于將窗框與玻扇之間的間隙以及窗框與紗扇之間的間隙封閉的密封條。多個第一保溫腔將窗框內部分隔為多個保溫腔體，增強窗框的隔熱保溫性能，將玻扇和紗扇關閉后，多個密封條將窗框與玻扇之間的間隙以及窗框與紗扇之間的間隙進行密封，保障窗框與玻扇以及紗扇之間的密封性，共同有效提升窗紗一體平開窗的隔熱保溫性能。

技術研發人員：劉韜
受保護的技術使用者：重慶中泰幕墻工程有限公司
技術研發日：20240614
技術公布日：2025/4/28
