本申請涉及吸塵器領域，更具體地說，涉及吸塵器用清灰結構。

背景技術：

1、吸塵器按結構可分為立式、臥式和便攜式。吸塵器的工作原理是，利用電動機帶動葉片高速旋轉，在密封的殼體內產生空氣負壓，從吸塵部分吸入塵埃、臟物、空氣；其中通過過濾系統，將塵埃、臟物收集，空氣由風機排出。

2、現有的一些吸塵器旋風分離室結構進行分離過濾，在其分離結構的過濾網上積累較多灰塵、贓物，長期不清理，則容易造成過濾網堵塞，吸塵風力降低。因此，為了解決上述問題，我們提出了吸塵器用清灰結構。

技術實現思路

1、為了解決上述問題，本申請提供吸塵器用清灰結構，采用如下的技術方案：

2、吸塵器用清灰結構，包括吸塵器本體，所述吸塵器本體包括集塵管，所述集塵管兩側分別設有抽塵管和抽塵組件，所述抽塵組件遠離集塵管一側固定安裝有把手，所述集塵管側壁固定安裝有出塵框，且所述出塵框下方設有儲塵罐，所述出塵框底端開設有與儲塵罐端部相匹配的第一螺槽；

3、所述集塵管靠近抽塵組件一端內壁固定安裝有過濾網，且所述過濾網遠離抽塵組件一側固定安裝有過濾布，所述過濾網遠離抽塵組件一側設有清潔組件，所述集塵管上部側壁開設有開口，且所述開口內鉸接有封板，所述封板和集塵管之間設有固定組件；

4、所述儲塵罐底端開設有出塵口，且所述出塵口內鉸接有底板，所述底板和儲塵罐之間設有螺合組件。

5、通過采用上述技術方案，該設備使用時，通過現有的控制開關啟動抽塵組件運轉，使抽塵組件運轉產生吸力，即可起到抽塵的作用，灰塵通過抽塵管進入集塵管內，集塵管內通過過濾網的設置，起到過濾集塵的作用，有助于避免灰塵進入抽塵組件內，便于設備后續穩定的使用，且過濾網側壁通過過濾布的設置，起到進一步過濾的作用，過濾布材質為海帕材料，海帕材料具有高效的過濾效果，位于集塵管內的灰塵通過出塵框進入儲塵罐內，即可起到收集灰塵的作用，且集塵管內通過清潔組件的設置，可起到清潔過濾網的作用，有助于避免過濾網孔洞產生堵塞的現象，便于設備后續穩定的吸塵；

6、集塵管側壁通過開口的設置，開口內設有封板，封板通過固定組件與集塵管固定，即可起到封閉開口的作用，通過開口的設置，便于使用人員后續清理集塵管內的灰塵，儲塵罐與出塵框之間通過螺合固定，便于使用人員后續拆卸儲塵罐，達到處理灰塵的效果，且儲塵罐底端通過出塵口的設置，便于使用人員無需拆卸儲塵罐即可達到處理灰塵的作用，出塵口內設有底板，通過底板和螺合組件的設置，即可起到封閉出塵口的作用。

7、進一步的，所述清潔組件包括固定安裝于集塵管內的安裝環，所述安裝環內固定安裝有支撐板，且所述支撐板靠近過濾網一側轉動安裝有支撐桿，所述支撐桿靠近支撐板一端側壁固定套設有渦輪扇葉，所述支撐桿靠近過濾網一端側壁固定安裝有兩個呈對稱分布的毛刷板，且兩個所述毛刷板與過濾網相對的一側接觸。

8、通過采用上述技術方案，當抽塵組件運轉時，渦輪扇葉在抽塵組件的吸力作用下旋轉，渦輪扇葉驅動支撐桿旋轉，支撐桿驅動毛刷板旋轉，毛刷板位于過濾網側壁旋轉，即可起到清掃過濾網側壁灰塵的作用，有助于避免過濾網孔洞產生堵塞，進而便于設備后續穩定的吸塵。

9、進一步的，所述支撐桿側壁轉動套設有套環，所述套環與安裝環相對一側之間固定安裝有呈環形陣列分布的穩固桿。

10、通過采用上述技術方案，支撐桿側壁通過套環的設置，套環和安裝環之間通過穩固桿固定連接，通過穩固桿和套環的配合，起到支撐穩固支撐桿的作用，有利于保持支撐桿旋轉的穩定性。

11、進一步的，所述固定組件包括固定安裝于封板側壁的支板，所述集塵管側壁固定安裝有安裝塊，所述支板頂端設有第一螺栓，所述第一螺栓底端貫穿支板，且所述安裝塊頂端開設有與第一螺栓相匹配的第三螺槽，所述封板兩側均固定安裝有扣板，所述集塵管側壁開設有與扣板相匹配的扣槽。

12、通過采用上述技術方案，使用人員旋轉封板，使封板與開口卡合，且封板側壁通過扣板的設置，當封板與開口卡合后，封板與集塵管側壁開設的扣槽卡合，通過扣板和扣槽卡合，有利于提高封板與開口卡合的穩定性，隨后，使用人員將第一螺栓穿過支板，且使第一螺栓與安裝塊頂端開設的第三螺槽螺合，即可起到固定封板的作用。

13、進一步的，所述封板底端固定安裝有兩個呈對稱分布的定位桿，所述開口底端內壁開設有與定位桿相匹配的定位孔，兩個所述扣板底端和封板底端均固定安裝有橡膠墊。

14、通過采用上述技術方案，封板底端設有定位桿，通過定位桿與開口內開設的定位孔卡合，起到定位固定封板的作用，且扣板和封板底端均設有橡膠墊，當第一螺栓與第三螺槽螺合時，使封板和扣板擠壓同組橡膠墊，進而有利于提高封板和開口卡合的密封性，便于設備后續穩定吸塵。

15、進一步的，所述螺合組件包括固定安裝于底板側壁的支塊，所述支塊頂端固定安裝有插塊，所述儲塵罐側壁固定安裝有固定塊，且所述固定塊底端開設有與插塊相匹配的插槽，所述支塊底端設有第二螺栓，且所述第二螺栓頂端螺紋貫穿支塊和插塊，所述插槽頂端內壁開設有與第二螺栓相匹配的第二螺槽。

16、通過采用上述技術方案，使用人員旋轉底板，使底板與儲塵罐底端開設的出塵口卡合，且底板帶著支塊和插塊同步向固定塊方向移動，使插塊與固定塊底端開設的插槽卡合，即可起到初步固定底板的作用，隨后，使用人員將第二螺栓穿過支塊和插塊，使第二螺栓端部與插槽頂端內壁開設的第二螺槽螺合，即可起到固定底板的作用。

17、進一步的，所述底板頂端固定安裝有與出塵口相匹配的密封墊。

18、通過采用上述技術方案，底板頂端通過密封墊的設置，起到封堵出塵口的作用，進而有利于提高底板和儲塵罐卡合的密封性，便于設備后續使用。

19、綜上所述，本申請包括以下有益技術效果：

20、(1)在本申請中，通過清潔組件的設置，渦輪扇葉在抽塵組件產生吸力的作用下帶動支撐桿旋轉，支撐桿驅動毛刷板位于過濾網側壁旋轉，即可起到清掃過濾網的作用，有助于避免過濾網孔洞堵塞，有利于保持設備的抽塵效果。

21、(2)在本申請中，通過封板和固定組件的配合，起到固定封閉開口的作用，便于設備后續穩定抽塵，且便于使用人員后續打開對集塵管內部進行處理。

22、(3)在本申請中，通過底板和螺合組件的設置，起到封堵出塵口的作用，通過出塵口的設置，起到排塵的作用，有利于減少使用人員轉動儲塵罐排塵的次數，進而有助于避免儲塵罐因多次轉動而與出塵框之間產生縫隙的作用，便于設備后續使用。

技術特征：

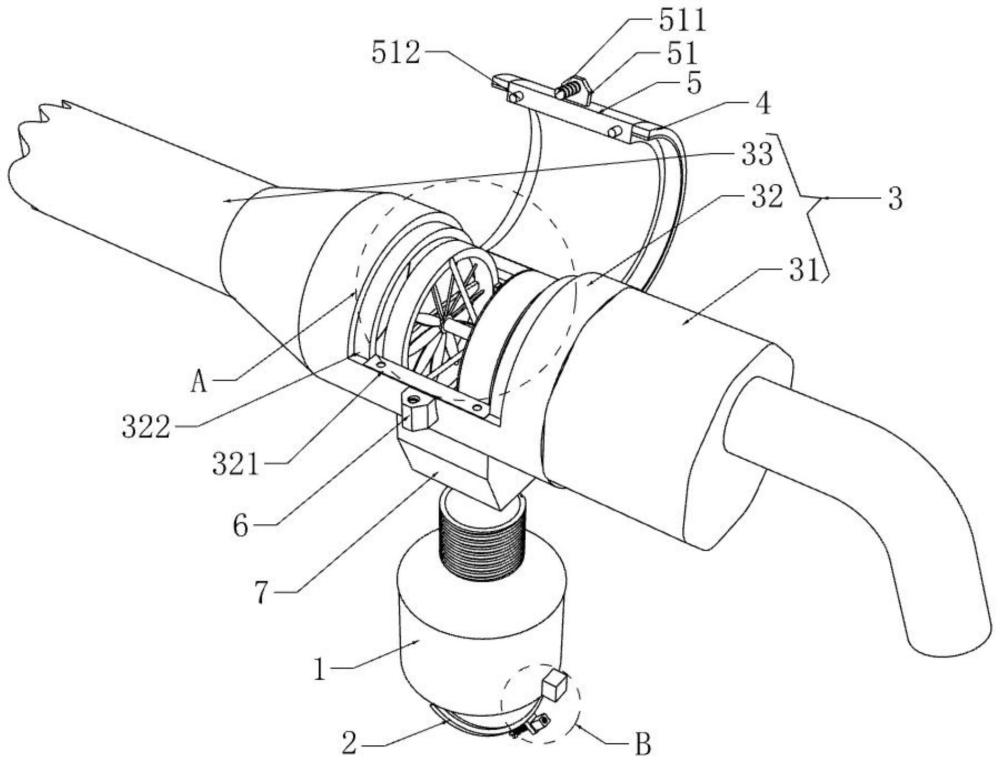

1.吸塵器用清灰結構，包括吸塵器本體(3)，其特征在于：所述吸塵器本體(3)包括集塵管(32)，所述集塵管(32)兩側分別設有抽塵管(33)和抽塵組件(31)，所述抽塵組件(31)遠離集塵管(32)一側固定安裝有把手，所述集塵管(32)側壁固定安裝有出塵框(7)，且所述出塵框(7)下方設有儲塵罐(1)，所述出塵框(7)底端開設有與儲塵罐(1)端部相匹配的第一螺槽(71)；

2.根據權利要求1所述的吸塵器用清灰結構，其特征在于：所述清潔組件包括固定安裝于集塵管(32)內的安裝環(324)，所述安裝環(324)內固定安裝有支撐板(3241)，且所述支撐板(3241)靠近過濾網(323)一側轉動安裝有支撐桿(3243)，所述支撐桿(3243)靠近支撐板(3241)一端側壁固定套設有渦輪扇葉(3242)，所述支撐桿(3243)靠近過濾網(323)一端側壁固定安裝有兩個呈對稱分布的毛刷板(3245)，且兩個所述毛刷板(3245)與過濾網(323)相對的一側接觸。

3.根據權利要求2所述的吸塵器用清灰結構，其特征在于：所述支撐桿(3243)側壁轉動套設有套環(3246)，所述套環(3246)與安裝環(324)相對一側之間固定安裝有呈環形陣列分布的穩固桿(3244)。

4.根據權利要求1所述的吸塵器用清灰結構，其特征在于：所述固定組件包括固定安裝于封板(5)側壁的支板(51)，所述集塵管(32)側壁固定安裝有安裝塊(6)，所述支板(51)頂端設有第一螺栓(511)，所述第一螺栓(511)底端貫穿支板(51)，且所述安裝塊(6)頂端開設有與第一螺栓(511)相匹配的第三螺槽，所述封板(5)兩側均固定安裝有扣板(4)，所述集塵管(32)側壁開設有與扣板(4)相匹配的扣槽(322)。

5.根據權利要求4所述的吸塵器用清灰結構，其特征在于：所述封板(5)底端固定安裝有兩個呈對稱分布的定位桿(512)，所述開口(321)底端內壁開設有與定位桿(512)相匹配的定位孔，兩個所述扣板(4)底端和封板(5)底端均固定安裝有橡膠墊。

6.根據權利要求1所述的吸塵器用清灰結構，其特征在于：所述螺合組件包括固定安裝于底板(2)側壁的支塊(9)，所述支塊(9)頂端固定安裝有插塊(91)，所述儲塵罐(1)側壁固定安裝有固定塊(10)，且所述固定塊(10)底端開設有與插塊(91)相匹配的插槽(101)，所述支塊(9)底端設有第二螺栓(8)，且所述第二螺栓(8)頂端螺紋貫穿支塊(9)和插塊(91)，所述插槽(101)頂端內壁開設有與第二螺栓(8)相匹配的第二螺槽(1011)。

7.根據權利要求1所述的吸塵器用清灰結構，其特征在于：所述底板(2)頂端固定安裝有與出塵口(11)相匹配的密封墊。

技術總結
本申請公開了吸塵器用清灰結構，屬于吸塵器領域，包括吸塵器本體，所述吸塵器本體包括集塵管，所述集塵管兩側分別設有抽塵管和抽塵組件，所述抽塵組件遠離集塵管一側固定安裝有把手，所述集塵管側壁固定安裝有出塵框，且所述出塵框下方設有儲塵罐，所述出塵框底端開設有與儲塵罐端部相匹配的第一螺槽；所述集塵管靠近抽塵組件一端內壁固定安裝有過濾網，且所述過濾網遠離抽塵組件一側固定安裝有過濾布。本申請通過清潔組件的設置，渦輪扇葉在抽塵組件產生吸力的作用下帶動支撐桿旋轉，支撐桿驅動毛刷板位于過濾網側壁旋轉，即可起到清掃過濾網的作用，有助于避免過濾網孔洞堵塞，有利于保持設備的抽塵效果。

技術研發人員：張濤
受保護的技術使用者：蘇州日新電器科技有限公司
技術研發日：20240418
技術公布日：2025/3/20
