本技術涉及吸塵器，更具體地說，它涉及一種手持式吸塵器塵杯與海帕連接結構。

背景技術：

1、吸塵器是一種應用廣泛的清潔工具，吸塵器的工作原理是利用電動機帶動葉片高速旋轉，在密封的殼體內產生空氣負壓，從而吸取塵屑，常見的吸塵器可按結構分為臥式、立式、手持式等。

2、在現有技術中，由于塵杯在工作中直接通過海帕對吸入的雜物進行過濾，使得較大的雜物例如毛發、粗顆粒等容易附著在海帕的表面，所以在吸塵器工作一段時間后容易使得海帕堵塞，導致過濾效果降低，需要暫停使用吸塵器并以及時清理其內部的海帕，市面上吸塵器的塵杯通常連接在吸塵器的外殼上，海帕則通常連接在吸塵器電機的端蓋上，在用戶取下塵杯想要清理垃圾時，拆下塵杯后，還需要再將海帕從電機端蓋上拆下，整個操作步驟較為繁瑣。

3、為此需要提供一種手持式吸塵器塵杯與海帕連接結構，來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種手持式吸塵器塵杯與海帕連接結構，以解決上述背景技術中提出的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種手持式吸塵器塵杯與海帕連接結構，包括吸塵器外殼、塵杯和海帕組件，所述塵杯遠離所述吸塵器外殼的一端設有進風口，所述吸塵器外殼遠離所述塵杯的一端設有若干出風孔，所述塵杯可拆卸連接在所述吸塵器外殼上，所述海帕組件位于所述塵杯內并與所述吸塵器外殼朝向所述塵杯的一端相抵，所述海帕組件通過所述塵杯阻礙其遠離所述吸塵器外殼。

4、本實用新型的技術方案進一步設置為：所述海帕組件包括固定板、海帕和限制支架，所述限制支架可拆卸連接在所述固定板上且所述海帕位于兩者之間，所述塵杯內固定連接有用于與所述固定板相抵的承載臺，所述承載臺與所述塵杯朝向所述吸塵器外殼的一端存在間距。

5、本實用新型的技術方案進一步設置為：所述間距處開設有若干卡槽，所述吸塵器外殼上固定連接有電機端蓋，所述電機端蓋與所述固定板相抵，所述電機端蓋上固定連接有與若干所述卡槽匹配的若干卡接件。

6、本實用新型的技術方案進一步設置為：所述限制支架上開設有若干環形陣列分布的通孔，所述固定板呈中空狀，所述電機端蓋上開設有若干將其貫穿的通氣孔，所述通孔、所述固定板和所述通氣孔共同形成吸氣通道。

7、本實用新型的技術方案進一步設置為：所述固定板上固定連接有支撐環，所述限制支架具有彈性形變性能，所述限制支架朝向所述固定板一端的內徑小于所述支撐環的外徑。

8、本實用新型的技術方案進一步設置為：所述支撐環的外周壁上固定連接有若干呈環形陣列分布的引導板，所述限制支架上開設有與若干所述引導板對應的若干嵌槽。

9、本實用新型的技術方案進一步設置為：所述固定板上固定連接有與若干所述引導板交替設置的若干抵緊板，所述抵緊板具有彈性形變性能，若干所述抵緊板呈弧形且與所述支撐環之間存在間隙，所述限制支架朝向所述固定板一端的厚度大于所述抵緊板與所述支撐環之間的間隙。

10、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

11、通過結構的設置，使得將塵杯安裝在吸塵器外殼上的同時，能夠對海帕組件的位置進行限制，讓海帕組件能夠穩定在塵杯內進行過濾工作，并且在拆下塵杯想要進行清潔時，海帕組件也會直接與吸塵器外殼脫離，無需額外進行拆卸，簡化了操作步驟，清潔起來更加方便快捷。

12、通過結構的設置，使得限制支架能夠利用嵌槽，沿著引導板插接在支撐環的外壁上，并通過限制支架的彈性性能，讓限制支架將支撐環夾緊，從而實現對限制支架的固定效果，這樣插拔的方式導致限制支架與固定板的拆卸和安裝都較為方便，能夠快速取出海帕進行清潔或是更換。

技術特征：

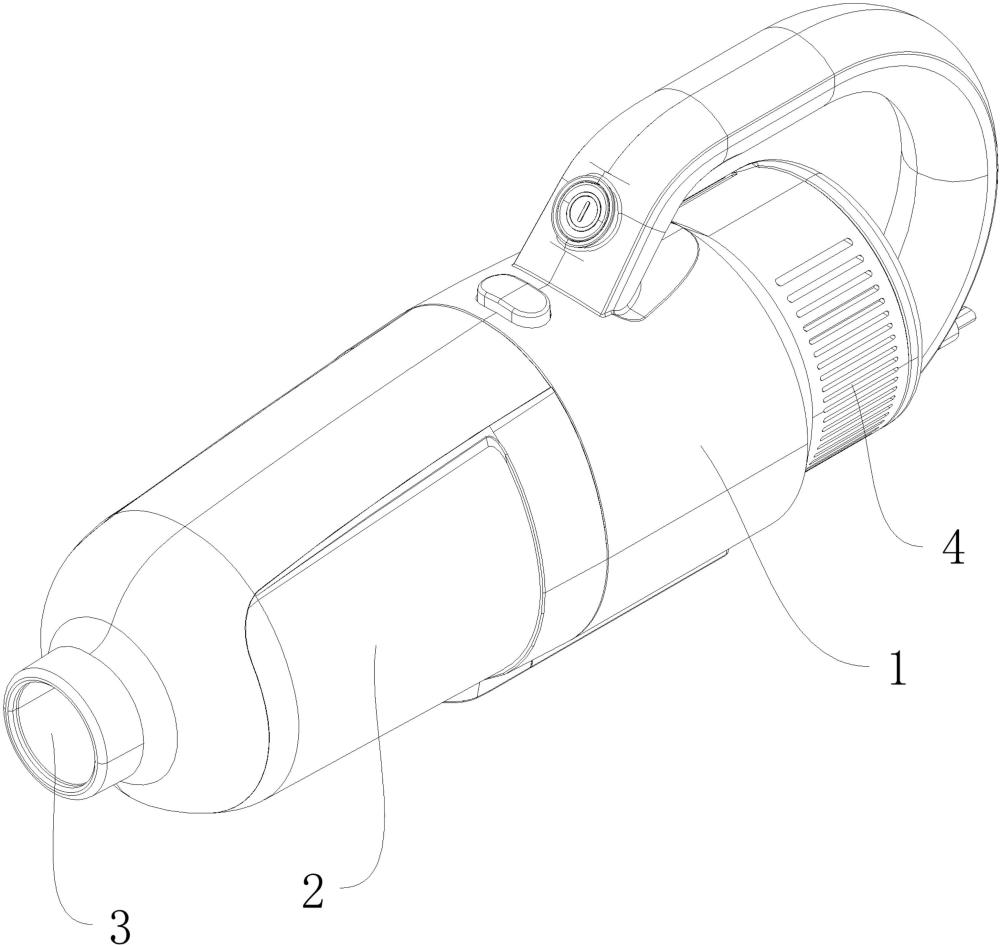

1.一種手持式吸塵器塵杯與海帕連接結構，包括吸塵器外殼(1)、塵杯(2)和海帕組件，其特征在于：所述塵杯(2)遠離所述吸塵器外殼(1)的一端設有進風口(3)，所述吸塵器外殼(1)遠離所述塵杯(2)的一端設有若干出風孔(4)，所述塵杯(2)可拆卸連接在所述吸塵器外殼(1)上，所述海帕組件位于所述塵杯(2)內并與所述吸塵器外殼(1)朝向所述塵杯(2)的一端相抵，所述海帕組件通過所述塵杯(2)阻礙其遠離所述吸塵器外殼(1)；

2.根據權利要求1所述的一種手持式吸塵器塵杯與海帕連接結構，其特征在于：所述間距處開設有若干卡槽(9)，所述吸塵器外殼(1)上固定連接有電機端蓋(10)，所述電機端蓋(10)與所述固定板(5)相抵，所述電機端蓋(10)上固定連接有與若干所述卡槽(9)匹配的若干卡接件(11)。

3.根據權利要求2所述的一種手持式吸塵器塵杯與海帕連接結構，其特征在于：所述限制支架(7)上開設有若干環形陣列分布的通孔，所述固定板(5)呈中空狀，所述電機端蓋(10)上開設有若干將其貫穿的通氣孔(12)，所述通孔、所述固定板(5)和所述通氣孔(12)共同形成吸氣通道。

4.根據權利要求1所述的一種手持式吸塵器塵杯與海帕連接結構，其特征在于：所述固定板(5)上固定連接有支撐環(13)，所述限制支架(7)具有彈性形變性能，所述限制支架(7)朝向所述固定板(5)一端的內徑小于所述支撐環(13)的外徑。

5.根據權利要求4所述的一種手持式吸塵器塵杯與海帕連接結構，其特征在于：所述支撐環(13)的外周壁上固定連接有若干呈環形陣列分布的引導板(14)，所述限制支架(7)上開設有與若干所述引導板(14)對應的若干嵌槽(15)。

6.根據權利要求5所述的一種手持式吸塵器塵杯與海帕連接結構，其特征在于：所述固定板(5)上固定連接有與若干所述引導板(14)交替設置的若干抵緊板，所述抵緊板具有彈性形變性能，若干所述抵緊板呈弧形且與所述支撐環(13)之間存在間隙，所述限制支架(7)朝向所述固定板(5)一端的厚度大于所述抵緊板與所述支撐環(13)之間的間隙。

技術總結
本技術公開了一種手持式吸塵器塵杯與海帕連接結構，涉及吸塵器技術領域，其技術方案要點是：包括吸塵器外殼、塵杯和海帕組件，所述塵杯遠離所述吸塵器外殼的一端設有進風口，所述吸塵器外殼遠離所述塵杯的一端設有若干出風孔，所述塵杯可拆卸連接在所述吸塵器外殼上，所述海帕組件位于所述塵杯內并與所述吸塵器外殼朝向所述塵杯的一端相抵，所述海帕組件通過所述塵杯阻礙其遠離所述吸塵器外殼。本技術通過結構的設置，使得在拆下吸塵器的塵杯時，能夠將海帕組件一同拆下，簡化了操作的同時，便于對塵杯和海帕組件進行清潔。

技術研發人員：金建方,俞莉,金鈺方
受保護的技術使用者：蘇州市小的寶電器有限公司
技術研發日：20240515
技術公布日：2025/4/28
