本技術涉及珠寶展示柜翻轉，更具體的說，它涉及一種珠寶展示柜總柜門翻轉結構。

背景技術：

1、在現有技術背景下，珠寶展示柜的設計通常包括一種柜門翻轉結構，這是為了方便展示和保護珠寶。然而，用戶在實際使用過程中經常面臨一個挑戰：根據不同的使用場景和需求，需要對柜門的翻轉力度進行細致的調節。例如，在風大或空調吹風較強的環境中，需要增加翻轉力度以防止柜門自行關閉或開啟；而在需要頻繁開關柜門的銷售高峰期，過大的翻轉力度又會增加銷售人員的操作難度，影響效率和客戶體驗。

2、現有的珠寶展示柜設計未能提供一種有效的機制來調節這一翻轉力度，主要是因為它們采用了固定的鉸鏈系統或翻轉支撐結構，這些系統或結構在設計時未考慮到力度調節的需求，或者提供的調節方式過于復雜，不便于現場調整。這種設計的局限性不僅影響了柜門的使用便利性，還可能導致珠寶展示的安全性和美觀性受損。例如，無法調節的翻轉力度可能導致柜門突然關閉，造成珠寶受損或對操作人員造成傷害；或者柜門因為開啟力度不足而難以保持開啟狀態，影響顧客的瀏覽體驗。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種珠寶展示柜總柜門翻轉結構，以解決背景技術中提到的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種珠寶展示柜總柜門翻轉結構，包括柜體，柜體安裝在展廳內，所述柜體上設置有調節機構，所述調節機構包括固定座、連接板、折板、隨動板、垂直板、支撐機構、彈簧、固定板、承接套和報警機構，所述固定座安裝在柜體上，連接板安裝在柜門上，折板轉動連接在固定座上，垂直板固定安裝在連接板上，隨動板分別轉動連接在垂直板和折板上，所述支撐機構配合連接在固定座和隨動板上，彈簧的兩端分別轉動連接在垂直板和折板上，所述固定板設置有多個，且多個所述固定板分別等距設置，承接套連接在兩個所述固定板之間，所述報警機構安裝在柜體上。

5、本實用新型進一步設置為，多個所述固定板上分別開設有卡槽，卡槽內貼合設有固定桿，承接套連接在固定桿上，卡槽的設計保證了固定的穩定性。

6、本實用新型進一步設置為，所述固定桿的兩端分別設有六角段，且固定桿的兩端分別螺紋設有螺母，螺母貼合在固定板上，螺母的設計保證了連接的穩定性。

7、本實用新型進一步設置為，所述支撐機構包括轉動頭和雙向螺桿，所述轉動頭設置有兩個，且兩個所述轉動頭分別轉動連接在固定座和隨動板上，雙向螺桿分別反向螺紋連接在兩個所述轉動頭上，支撐機構的設計保證了固定的穩定性。

8、本實用新型進一步設置為，所述報警機構包括導線、卡接管和伸縮管，卡接管安裝在柜體上，伸縮管滑動連接在卡接管內，傳感器安裝在伸縮管內，導線電性連接在傳感器上，報警機構的設計保證了傳感器的固定。

9、本實用新型進一步設置為，所述卡接管內螺紋設有螺紋圈，螺紋圈上設有多個彈性條，多個彈性條分別連接在伸縮管上，彈性條的設計保證了傳感器的卡接穩定性。

10、本實用新型進一步設置為，所述卡接管的側壁上螺紋設有螺紋管，伸縮管上設有頂套，且伸縮管上滑動設有中間套，中間套的兩端分別抵觸在頂套和螺紋管上，螺紋管的設計保證了彈性條的拉伸。

11、本實用新型進一步設置為，所述伸縮管的側壁上設有滑動條，卡接管的內壁上開設有滑動槽，滑動條滑動連接在滑動槽內，滑動條的設計保證了滑動的限位。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種珠寶展示柜總柜門翻轉結構，具備以下有益效果：

14、1、調節機構通過固定座、連接板、折板、隨動板、垂直板、彈簧、固定板、承接套的組合使用，提供了一種靈活的柜門翻轉力度調整方式，這種結構允許用戶根據不同的使用需求和環境條件，通過改變彈簧的壓縮程度來調整柜門的開啟力度，通過選擇承接套的數量并調整固定桿的位置，用戶可以精確控制彈簧的勁度系數，從而實現柜門開啟力度的微調。這種調節機制大大提升了珠寶展示柜的使用靈活性和顧客體驗。

15、2、支撐機構包括轉動頭和雙向螺桿，保證了柜門翻轉過程中的穩定性和平滑性，當柜門轉動時，雙向螺桿和轉動頭共同作用形成一個平行四邊形機構，使隨動板平行移動，這樣的設計不僅確保了轉動的連續性和平滑性，這種支撐機構的使用，提高了柜門的操作便捷性，同時也減少了因操作不當可能對珠寶造成的損傷風險。

16、3、報警機構由導線、卡接管、伸縮管、螺紋圈、彈性條、螺紋管等組成，提供了一種有效的安全保護措施，通過將傳感器安裝在伸縮管內，并利用導線連接報警器，這一機構可以在柜門被非法打開或受到破壞時立即觸發報警，有效防止珠寶被盜或損壞，伸縮管和彈性條的設計確保了傳感器可以被可靠固定，而且這種固定方式還允許傳感器根據需要輕松更換或維護，增加了珠寶展示柜的安全性和便捷性。

技術特征：

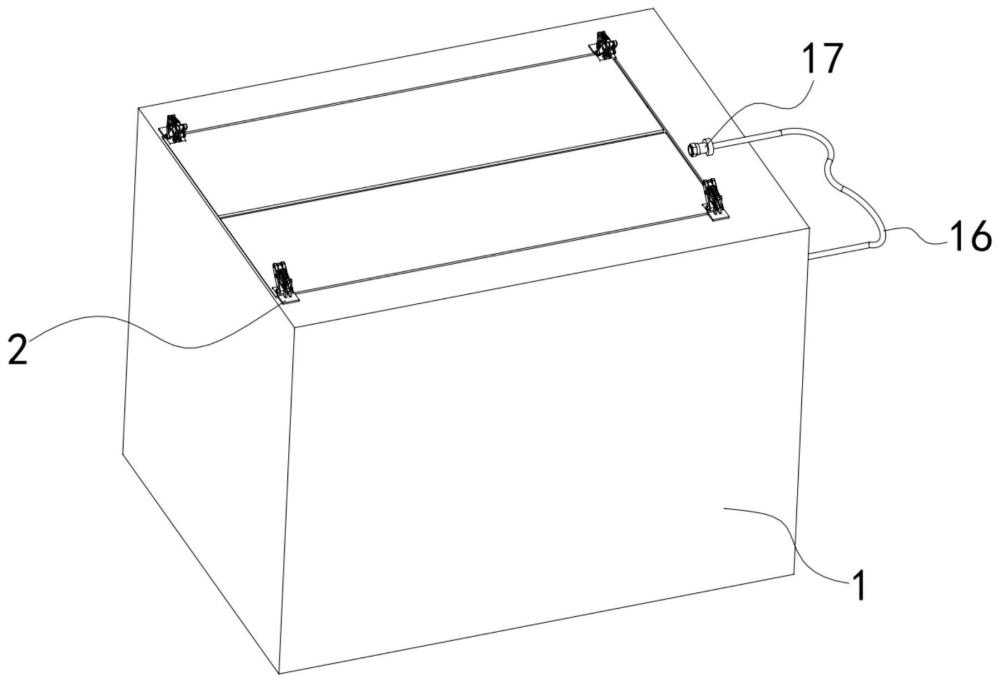

1.一種珠寶展示柜總柜門翻轉結構，包括柜體(1)，柜體(1)安裝在展廳內，其特征是：所述柜體(1)上設置有調節機構，所述調節機構包括固定座(2)、連接板(3)、折板(4)、隨動板(5)、垂直板(6)、支撐機構、彈簧(7)、固定板(8)、承接套(9)和報警機構，所述固定座(2)安裝在柜體(1)上，連接板(3)安裝在柜門上，折板(4)轉動連接在固定座(2)上，垂直板(6)固定安裝在連接板(3)上，隨動板(5)分別轉動連接在垂直板(6)和折板(4)上，所述支撐機構配合連接在固定座(2)和隨動板(5)上，彈簧(7)的兩端分別轉動連接在垂直板(6)和折板(4)上，所述固定板(8)設置有多個，且多個所述固定板(8)分別等距設置，承接套(9)連接在兩個所述固定板(8)之間，所述報警機構安裝在柜體(1)上。

2.根據權利要求1所述的一種珠寶展示柜總柜門翻轉結構，其特征是：多個所述固定板(8)上分別開設有卡槽(10)，卡槽(10)內貼合設有固定桿(11)，承接套(9)連接在固定桿(11)上。

3.根據權利要求2所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述固定桿(11)的兩端分別設有六角段(12)，且固定桿(11)的兩端分別螺紋設有螺母(13)，螺母(13)貼合在固定板(8)上。

4.根據權利要求3所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述支撐機構包括轉動頭(14)和雙向螺桿(15)，所述轉動頭(14)設置有兩個，且兩個所述轉動頭(14)分別轉動連接在固定座(2)和隨動板(5)上，雙向螺桿(15)分別反向螺紋連接在兩個所述轉動頭(14)上。

5.根據權利要求1所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述報警機構包括導線(16)、卡接管(17)和伸縮管(18)，卡接管(17)安裝在柜體(1)上，伸縮管(18)滑動連接在卡接管(17)內，傳感器安裝在伸縮管(18)內，導線(16)電性連接在傳感器上。

6.根據權利要求5所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述卡接管(17)內螺紋設有螺紋圈(19)，螺紋圈(19)上設有多個彈性條(20)，多個彈性條(20)分別連接在伸縮管(18)上。

7.根據權利要求6所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述卡接管(17)的側壁上螺紋設有螺紋管(21)，伸縮管(18)上設有頂套(22)，且伸縮管(18)上滑動設有中間套(23)，中間套(23)的兩端分別抵觸在頂套(22)和螺紋管(21)上。

8.根據權利要求7所述的一種珠寶展示柜總柜門翻轉結構，其特征是：所述伸縮管(18)的側壁上設有滑動條(24)，卡接管(17)的內壁上開設有滑動槽(25)，滑動條(24)滑動連接在滑動槽(25)內。

技術總結
本技術公開了一種珠寶展示柜總柜門翻轉結構，包括柜體，柜體安裝在展廳內，所述柜體上設置有調節機構，所述調節機構包括固定座、連接板、折板、隨動板、垂直板、支撐機構、彈簧、固定板、承接套和報警機構，所述固定座安裝在柜體上，連接板安裝在柜門上，折板轉動連接在固定座上，通過改變彈簧的壓縮程度來調整柜門的開啟力度，通過選擇承接套的數量并調整固定桿的位置，用戶可以精確控制彈簧的勁度系數，從而實現柜門開啟力度的微調。這種調節機制大大提升了珠寶展示柜的使用靈活性和顧客體驗。

技術研發人員：孫建鋒,來華英
受保護的技術使用者：杭州鼎尚建筑裝飾工程有限公司
技術研發日：20240312
技術公布日：2025/4/28
