本技術涉及展示架，尤其是一種飾品展示架。

背景技術：

1、飾品展示架多應用于飾品店，能夠向消費者展示數量較多的飾品。市面上的飾品展示架多種多樣，包括圍成柱狀的展示架，其優點在于承重能力強，且整體較為穩固，不易傾倒。目前，圍成柱狀的展示架多采用底座和金屬框架組成，其中的金屬框架多采用片狀結構，且由多片圍成一個三角柱、四角柱或者多角柱的架子，這些金屬框架底部與底座固定或者插接組裝，然而，底部的固定是無法維持整片金屬框架的穩定的，其頂部或者中部還需進一步固定，為此，市面上出現一些在將相鄰金屬框架焊接的展示架，但是由于金屬框架的邊條直徑小，焊接點小，且金屬框架的高度較高，如果沒有多個焊接點，則容易存在焊接點裂開的問題，進而造成展示架報廢，另外，采用焊接方式，還存在美觀程度差，不易存儲和運輸的問題。另外，市面上也有一些展示架，通過在金屬框架的頂部放置頂座，而通過頂座來固定各個金屬框架的頂部，然而，該設置方式，不僅大幅度增加了展示架的重量和成本，更是造成光線遮擋的問題，讓消費者無法仔細看清飾品，或者降低飾品的照明亮度，影響飾品的美觀，進而影響銷售業績。

技術實現思路

1、本實用新型為解決上述技術問題，提出一種連接穩定可靠且重量輕的飾品展示架結構。

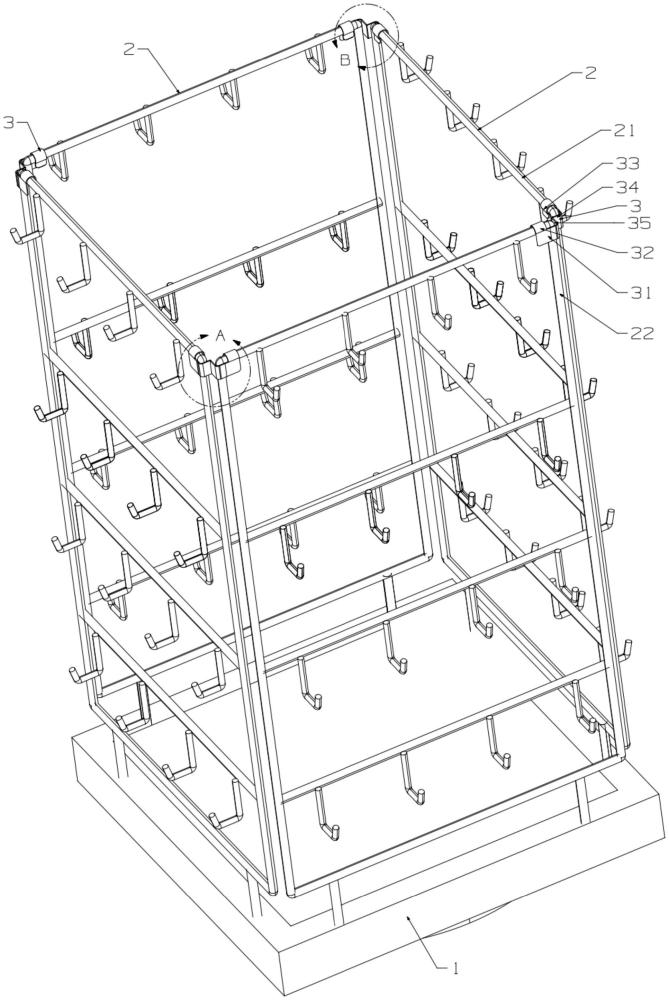

2、一種飾品展示架，包括底座、展示框架和連接件。

3、所述展示框架豎直安裝在底座上，至少三片，且首尾依次靠近并圍成柱狀的展示架主體。

4、所述連接件的數量和展示框架的一致，并安裝在兩相鄰所述展示框架之間的頂部。

5、所述連接件包括兩個第一支撐面，兩所述第一支撐面之間具有夾角，且所述夾角等于兩相鄰展示框架之間的夾角，兩所述第一支撐面分別貼合兩相鄰展示框架朝外的面。所述第一支撐面的頂部延伸有第二支撐面，且兩所述第二支撐面分別貼合兩相鄰展示框架的頂部。所述第二支撐面的端部設有向下延伸并面向第一支撐面的第三支撐面，且兩所述第三支撐面分別貼合兩相鄰展示框架朝內的面。

6、本實用新型通過在相鄰展示框架之間設置連接件，連接件通過設置多個支撐面對展示框架的各個面形成支撐和限制，讓所述展示框架能夠穩定安裝，同時還具有結構簡單和安裝方便的優點。

7、優選的，為提高所述連接件的安裝牢固性，所述展示框架的頂部設有橫梁，所述第三支撐面的下部設有朝向第一支撐面的限位凸起。所述橫梁通過擠壓限位凸起撐開第一支撐面和第三支撐面之間，并通過所述限位凸起限制在第一支撐面和第三支撐面內，此時，所述連接件不易從展示框架的上部脫出。

8、優選的，所述展示框架之間相互靠近的側部設有豎桿，所述限位凸起位于豎桿朝向展示框架中部的一側，使得所述連接件不易從展示框架的側部脫出。

9、優選的，為便于所述連接下壓以卡住展示框架，且提高安裝速度，所述第三支撐面在限位凸起的底部的部分朝著遠離第一支撐面的方向延伸，形成擴大口。

10、優選的，所述第一支撐面、第二支撐面和第三支撐面一體成型，具有較高的強度和穩定性。

11、優選的，為進一步提高對所述展示框架的支撐和限制效果，尤其是對所述展示框架的側部進行支撐，所述連接件還包括第四支撐面和第五支撐面，所述第四支撐面和第五支撐面的一側連接，另一側分別與兩所述第一支撐面連接，所述第一支撐面、第四支撐面和第五支撐面構成w形狀，所述第四支撐面和第五支撐面分別朝向兩相鄰展示框架相對的面，能夠頂住所述展示框架的側面，避免兩相鄰的所述展示框架相互擠壓并錯開，造成連接失效或者變形。

12、優選的，所述第四支撐面和第五支撐面之間的夾角是兩相鄰展示框架之間夾角的補角，即所述第四支撐面和第五支撐面與對應的展示框架是垂直的，支撐效果好，不易打滑錯開。

13、優選的，所述展示框架和連接件均有四個、五個或六個，兩所述第一支撐面之間的夾角對應的是90°、108°或120°，所述第四支撐面和第五支撐面之間的夾角對應的是90°、72°或60°。

14、優選的，所述連接件采用金屬材質或者塑料材質。

15、由上述對本實用新型的描述可知，本實用新型具有以下有益效果：

16、1、通過在相鄰展示框架之間設置連接件，連接件通過設置多個支撐面對展示框架的各個面形成支撐和限制，讓所述展示框架能夠穩定安裝，同時還具有結構簡單和安裝方便的優點；

17、2、所述連接件的第三支撐面的下部設有朝向第一支撐面的限位凸起，安裝時，所述連接件不易從展示框架的上部脫出；

18、3、所述第三支撐面在限位凸起的底部的部分朝著遠離第一支撐面的方向延伸，形成擴大口，便于所述連接下壓以卡住展示框架，且提高安裝速度；

19、4、所述連接件還包括第四支撐面和第五支撐面，能夠頂住所述展示框架的側面，避免兩相鄰的所述展示框架相互擠壓并錯開，造成連接失效或者變形；

20、5、采用的連接件，能夠限制展示框架的位置，從而讓相鄰兩展示框架之間保持穩定且統一的距離，從而提高展示架的質感；

21、6、所述連接件一體成型，提高整體的牢固性和強度。

技術特征：

1.一種飾品展示架，其特征在于，包括底座、展示框架和連接件；

2.根據權利要求1所述的一種飾品展示架，其特征在于，所述展示框架的頂部設有橫梁，所述第三支撐面的下部設有朝向第一支撐面的限位凸起；所述橫梁通過擠壓限位凸起撐開第一支撐面和第三支撐面之間，并通過所述限位凸起限制在第一支撐面和第三支撐面內。

3.根據權利要求2所述的一種飾品展示架，其特征在于，所述展示框架之間相互靠近的側部設有豎桿，所述限位凸起位于豎桿朝向展示框架中部的一側。

4.根據權利要求2所述的一種飾品展示架，其特征在于，所述第三支撐面在限位凸起的底部的部分朝著遠離第一支撐面的方向延伸，形成擴大口。

5.根據權利要求1所述的一種飾品展示架，其特征在于，所述第一支撐面、第二支撐面和第三支撐面一體成型。

6.根據權利要求1所述的一種飾品展示架，其特征在于，所述連接件還包括第四支撐面和第五支撐面，所述第四支撐面和第五支撐面的一側連接，另一側分別與兩所述第一支撐面連接，所述第一支撐面、第四支撐面和第五支撐面構成w形狀，所述第四支撐面和第五支撐面分別朝向兩相鄰展示框架相對的面。

7.根據權利要求6所述的一種飾品展示架，其特征在于，所述第四支撐面和第五支撐面之間的夾角是兩相鄰展示框架之間夾角的補角。

8.根據權利要求7所述的一種飾品展示架，其特征在于，所述展示框架和連接件均有四個、五個或六個，兩所述第一支撐面之間的夾角對應的是90°、108°或120°，所述第四支撐面和第五支撐面之間的夾角對應的是90°、72°或60°。

9.根據權利要求1所述的一種飾品展示架，其特征在于，所述連接件采用金屬材質或者塑料材質。

技術總結
本技術提出一種飾品展示架，包括底座、展示框架和連接件。所述展示框架豎直安裝在底座上。所述連接件安裝在兩相鄰所述展示框架之間的頂部。所述連接件包括兩個第一支撐面，兩所述第一支撐面之間具有夾角，且等于兩相鄰展示框架之間的夾角，兩所述第一支撐面分別貼合兩相鄰展示框架朝外的面；所述第一支撐面的頂部延伸有第二支撐面，所述第二支撐面分別貼合兩相鄰展示框架的頂部；所述第二支撐面的端部設有向下延伸并面向第一支撐面的第三支撐面，且兩所述第三支撐面分別貼合兩相鄰展示框架朝內的面。本技術通過在相鄰展示框架之間設置連接件，對展示框架的各個面形成支撐和限制，讓所述展示框架能夠穩定安裝，同時結構簡單，安裝方便。

技術研發人員：請求不公布姓名
受保護的技術使用者：廈門沐及森網絡科技有限公司
技術研發日：20240329
技術公布日：2025/4/28
