本技術涉及一種改良結構，尤其涉及一種能依使用者需要增大與調整果汁機其入料槽容量之果汁機入料槽改良結構。

背景技術：

1、按一般市面常見果汁機，其結構系于內設有螺桿及內濾座之透明容器入料槽，并于該入料槽上方設有防止研磨時食物濺出之上蓋，由于其容置食物提供研磨渣汁之入料槽容量系呈固定，當有大量食物需要研磨時，只能分批、分次操作置入作研磨，研磨后之食物再分批分次傾倒，不僅費工費時，操作使用上極不方便，又上蓋未蓋合于入料槽，常見果汁機之螺桿仍可旋轉，造成其不安全，使得其在實用性大打折扣，此乃為業者及消費者極欲突破之處

技術實現思路

1、為解決上述之現有技術不足之處，本實用新型主要目的，在于提供一種果汁機入料槽改良結構，包括設有果汁機本體且具有動力裝置，果汁機本體下段平面設有入料槽且具有螺桿及內濾座，入料槽上端設有上扣件并鎖扣連接容器，連接容器包含有相互連接分別置于上、下及中段之上底座及下底座及具有調整容置空間之折疊套環，連接容器之下底座之下扣件對應入料槽之上扣件，連接容器上端設有安全上蓋，以期克服現有技術中之難處。

2、本實用新型次要目的，在于提供一種果汁機入料槽改良結構，利用連接容器之多個折疊套環拉伸增大調整容置空間及下壓相互套合縮小調整容置空間或收納，以提供超過入料槽之大量食物一次完成研磨榨汁且一邊出汁另一邊出渣及高低調整調整容置空間。

3、本實用新型又一目的，在于提供一種果汁機入料槽改良結構，有效提升使用操作省時省力、安全及方便性。

4、本實用新型所欲解決之問題，按一般市面常見果汁機，其結構系于內設有螺桿及內濾座之透明容器入料槽，并于該入料槽上方設有防止研磨時食物濺出之上蓋，由于其容置食物提供研磨渣汁之入料槽容量系呈固定，當有大量食物需要研磨時，只能分批、分次操作置入作研磨，研磨后之食物再分批分次傾倒，既費工又費時，操作使用上極不方便，又上蓋未蓋合于入料槽，常見果汁機之螺桿仍可旋轉，造成其不安全，使得其在實用性大打折扣。

5、解決問題之技術手段，為達上述之目的，本實用新型系提供一種果汁機入料槽改良結構，包括：

6、一果汁機本體，位于下段平面處至少設有提供旋轉之一動力裝置；

7、一入料槽，系設于該果汁機本體下段平面，該入料槽內部底面中央設有一螺桿且嵌設對應該果汁機本體之該動力裝置，該入料槽內側與該螺桿間另設有一內濾座并具有多個孔洞之一濾網，該入料槽下段分別設有一出渣口及一出汁口；

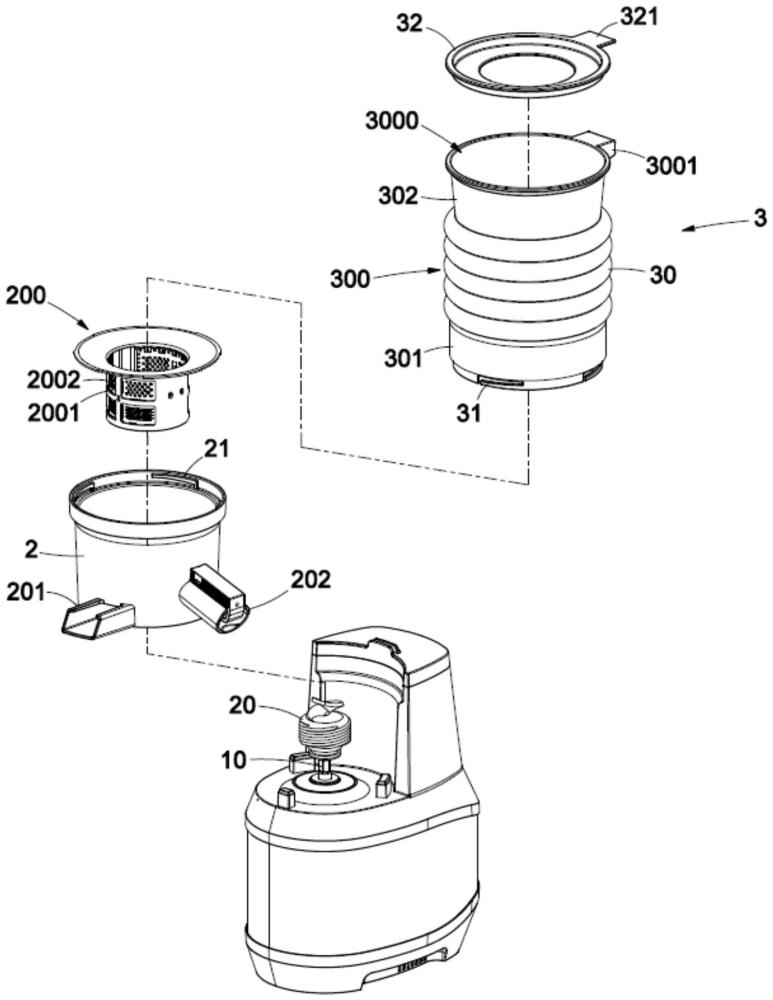

8、該入料槽上端環設有呈相對之至少二上扣件，該入料槽上端設有內部具有一調整容置空間之一連接容器，該連接容器包含有相互連接分別置于上、下及中段之一上底座一下底座及多個折疊套環，該連接容器下端之該下底座設有呈相對之至少二下扣件且對應該入料槽之該上扣件；該連接容器上端之該上底座具有一入料口并設有一安全上蓋；

9、利用該連接容器之多個該折疊套環拉伸增大該調整容置空間及下壓相互套合縮小該調整容置空間或收納，該入料槽之該出渣口一邊榨汁一邊出渣，另一邊該出汁口一邊出汁。

10、進一步優化的技術方案為，本實用新型該安全上蓋設有一觸控塊，該連接容器之該折疊套環上段之該上底座另設有對應該觸控塊并電性連接該動力裝置之一下導件，透過該安全蓋子蓋合才能啟動該動力裝置。

11、進一步優化的技術方案為，本實用新型該連接容器之該折疊套環系可由相互連接套合之同心環體構成。

12、進一步優化的技術方案為，本實用新型該連接容器材質系由軟質硅膠構成。

13、進一步優化的技術方案為，本實用新型該連接容器之該折疊套環形狀系呈半圓凸出同心環體排列形狀、方形牙凸出螺旋同心環體排列\形狀、平面同心環體排列形狀、尖牙凸出螺旋同心環體排列形狀或方形牙凸出平面同心環體排列形狀。

14、對照先前技術之功效，本實用新型包括設有該果汁機本體且具有該動力裝置，該果汁機本體下段平面設有該入料槽且具有該螺桿及該內濾座，該入料槽上端設有該上扣件并鎖扣該連接容器，該連接容器包含有相互連接分別置于上、下及中段之該上底座及該下底座及具有該調整容置空間之該折疊套環，該連接容器之該下底座之該下扣件對應該入料槽之該上扣件，該連接容器上端設有該安全上蓋；進而達成，利用該連接容器之多個該折疊套環拉伸增大該調整容置空間及下壓相互套合縮小該調整容置空間或收納，以提供超過該入料槽之大量食物一次完成研磨榨汁且一邊出汁另一邊出渣及高低調整該調整容置空間；有效提升使用操作省時省力、安全及方便性，符合進步、實用與使用者之所需，足見其增益之處。

技術特征：

1.一種果汁機入料槽改良結構，包括：

2.根據權利要求1所述的果汁機入料槽改良結構，其中，所述安全上蓋設有一觸控塊，該連接容器之該折疊套環上段之該上底座另設有對應該觸控塊并電性連接該動力裝置之一下導件，透過該安全蓋子蓋合才能啟動該動力裝置。

3.根據權利要求1所述的果汁機入料槽改良結構，其中，所述連接容器之該折疊套環系可由相互連接套合之同心環體構成。

4.根據權利要求2所述的果汁機入料槽改良結構，其中，所述連接容器之該折疊套環系可由相互連接套合之同心環體構成。

5.根據權利要求1至4中任意一項所述的果汁機入料槽改良結構，其中，所述連接容器材質系由軟質硅膠構成。

6.根據權利要求5所述的果汁機入料槽改良結構，其中，所述連接容器之該折疊套環形狀系呈半圓凸出同心環體排列形狀、方形牙凸出螺旋同心環體排列\形狀、平面同心環體排列形狀、尖牙凸出螺旋同心環體排列形狀或方形牙凸出平面同心環體排列形狀。

技術總結
本技術公開了一種果汁機入料槽改良結構，包括：一果汁機本體，該入料槽上端環設有至少二上扣件，該入料槽上端設有內部具有一調整容置空間之一連接容器且包含相互連接之一上底座及一下底座及多個折疊套環，該下底座設有至少二下扣件且對應該上扣件，該上底座設有一下導件及一入料口；該上底座設有一安全上蓋，該安全上蓋設有對應該下導件且電性連接該動力裝置之一觸控塊；利用該連接容器之多個該折疊套環拉伸增大該調整容置空間及下壓相互套合縮小該調整容置空間或收納，透過該安全蓋子蓋合才能啟動該動力裝置，該入料槽之該出渣口一邊榨汁一邊出渣，另一邊該出汁口一邊出汁。

技術研發人員：沈駿宏
受保護的技術使用者：沈駿宏
技術研發日：20240416
技術公布日：2025/4/28
