本技術涉及家用電器的，具體而言，涉及一種烤爐。

背景技術：

1、目前，市場上出現電加熱電器由于其使用方便且節能，越來越被人們所接受，常見的有電飯煲、電壓力鍋、電火鍋等，這些電器一般由鍋蓋、殼體、內罩、內鍋、發熱盤、底座、控制面板和控制電路等部件組成。為了使內鍋加熱均勻和減短加熱時間，會在殼體內設置發熱體，利用發熱體對內鍋的側壁進行加熱。

2、然而，上述結構中，發熱體直接與鍋體接觸，容易導致鍋體局部快速聚熱破裂的問題。

技術實現思路

1、基于此，為了解決發熱體直接與鍋體接觸，容易導致鍋體局部快速聚熱破裂的問題，本實用新型提供了一種烤爐，其具體技術方案如下:

2、一種烤爐，包括

3、殼體；

4、加熱塊，所述加熱塊設于所述殼體的內側面上；

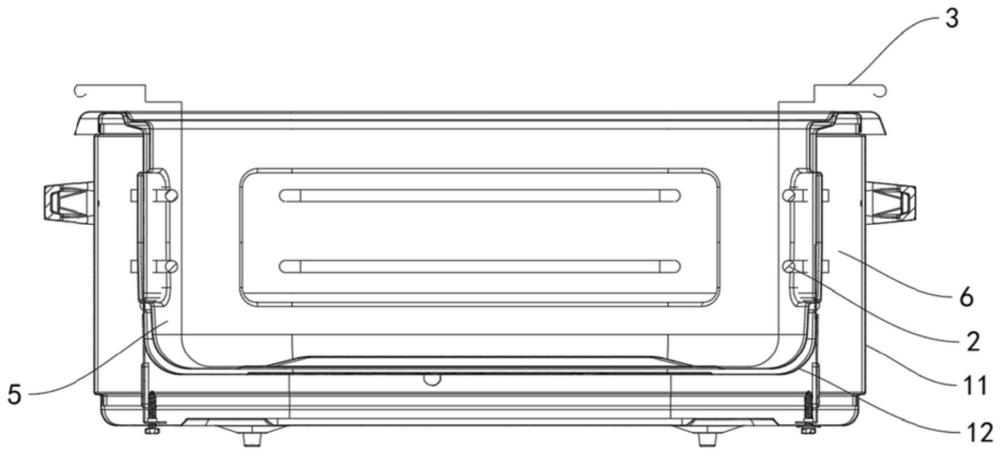

5、內鍋，所述內鍋設于所述殼體內，所述內鍋與所述殼體之間形成有第一空氣層，所述加熱塊設于所述第一空氣層內，所述第一空氣層呈繞內鍋的外側面設置。

6、上述烤爐，通過加熱塊設于第一空氣層內，便于加熱塊對第一空氣層中的空氣進行加熱，避免了傳統加熱裝置的加熱塊直接與內鍋接觸，導致內鍋局部快速聚熱破裂的問題；通過第一空氣層繞內鍋的外側面設置，實現內鍋均勻受熱的效果；通過加熱塊設于殼體的內側面上，解決了傳統烤爐的發熱體是設在殼體內部的，導致熱量容易傳遞至烤爐的外表面上的問題。該烤爐解決了發熱體直接與鍋體接觸，容易導致鍋體局部快速聚熱破裂的問題。

7、進一步地，所述殼體包括外殼與內殼，所述內殼設于所述外殼內，所述內殼與所述外殼之間形成有第二空氣層。

8、進一步地，所述內殼上設有供加熱塊安裝的安裝槽。

9、進一步地，所述安裝槽與所述第一空氣層連通。

10、進一步地，所述加熱塊的外輪廓呈片狀，所述加熱塊鑲嵌于所述安裝槽內。

11、進一步地，所述加熱塊的外輪廓呈管狀。

12、進一步地，所述殼體上設有旋鈕，所述旋鈕與所述加熱塊電連接，所述旋鈕用于控制所述加熱塊的工作狀態。

13、進一步地，所述內鍋的底部與外殼之間形成有第一空間，所述第一空間與所述第一空氣層連通；

14、進一步地，所述外殼上設有握把。

技術特征：

1.一種烤爐，其特征在于，包括

2.根據權利要求1所述的烤爐，其特征在于，所述殼體包括外殼與內殼，所述內殼設于所述外殼內，所述內殼與所述外殼之間形成有第二空氣層。

3.根據權利要求2所述的烤爐，其特征在于，所述內殼上設有供加熱塊安裝的安裝槽。

4.根據權利要求3所述的烤爐，其特征在于，所述安裝槽與所述第一空氣層連通。

5.根據權利要求4所述的烤爐，其特征在于，所述加熱塊的外輪廓呈片狀，所述加熱塊鑲嵌于所述安裝槽內。

6.根據權利要求4所述的烤爐，其特征在于，所述加熱塊的外輪廓呈管狀。

7.根據權利要求1所述的烤爐，其特征在于，所述殼體上設有旋鈕，所述旋鈕與所述加熱塊電連接，所述旋鈕用于控制所述加熱塊的工作狀態。

8.根據權利要求2所述的烤爐，其特征在于，所述內鍋的底部與外殼之間形成有第一空間，所述第一空間與所述第一空氣層連通。

9.根據權利要求2所述的烤爐，其特征在于，所述外殼上設有握把。

技術總結
本技術提供了一種烤爐，其包括殼體、加熱塊與內鍋；所述加熱塊設于所述殼體的內側面上；所述內鍋設于所述殼體內，所述內鍋與所述殼體之間形成有第一空氣層，所述加熱塊設于所述第一空氣層內，所述第一空氣層呈繞內鍋的外側面設置。本技術解決了發熱體直接與鍋體接觸，容易導致鍋體局部快速聚熱破裂的問題。

技術研發人員：董守才,鄒恒金,巫福祥
受保護的技術使用者：廣東天喜電器有限公司
技術研發日：20240424
技術公布日：2025/4/28
