本技術屬于浴室柜，具體涉及一種組合式浴室柜。

背景技術：

1、組合式浴室柜是一種新型的浴室家具，集儲物、洗漱、美觀于一體，主要由臺面、柜體、懸掛、鏡子等組成。它可以根據個人需求自由組合，實現不同的功能，如鏡子、洗手臺、儲物柜、洗臉盆等，讓浴室變得更加舒適、方便和高效。

2、在公開號為cn215271294u的中國專利中，提到了一種組合式浴室柜，包括柜體和柜門，所述柜體的頂部通過活動連接裝置安裝有安裝架，所述安裝架上設置有玻璃，所述安裝架上開設有兩組安裝槽，所述柜體上開設有兩組槽口，所述槽口和安裝槽之間設置有調節限位機構，所述調節限位機構包括伸縮限位桿，所述柜體上設置有臺面。本實用新型中，首先，設有調節限位機構，從而便于使用單向透視膜層，提高了浴室柜整體的實用性能，同時提高了浴室柜整體的空間利用率，其次，設有組合安裝結構，便于調整柜體內部置物結構，提高了浴室柜的可調性。

3、上述設備使用時由于隔板之間的間隙是固定的，因此在放置高度差異大的物件時則無法將物件放置到隔板的上方，進而限制了其適用范圍，而且；另外，某些組合式浴室柜在拿取放置在高處隔板上的物件時，需要站立在高處，才能拿取，因此十分不方便。

技術實現思路

1、本實用新型的目的在于提供一種組合式浴室柜，以解決現有技術中存在適用范圍低，拿取高處物件時不方便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種組合式浴室柜，包括柜體，所述柜體的內部上下滑動連接有放置臺一和放置臺二，所述放置臺一位于所述放置臺二的上方，所述放置臺一與所述放置臺二的上方均設置有調節機構，所述放置臺二的上方設置有收放柜機構；所述調節機構包括驅動箱體，所述驅動箱體的一側設置有定齒條，所述定齒條固定連接在所述柜體的內壁，所述調節機構用于調節放置臺一與放置臺二相互的間距；所述收放柜機構包括盛放箱體與承接側板，所述承接側板位于所述盛放箱體的兩側，所述承接側板固定連接在所述放置臺二的上方，所述承接側板用于收放盛放箱體。

4、優選的：所述驅動箱體的一側安裝有驅動馬達，所述驅動馬達的輸出端安裝有蝸桿。

5、優選的：所述蝸桿轉動連接在所述驅動箱體的內部，所述驅動箱體的內部轉動連接有驅動齒輪，所述驅動齒輪嚙合連接在所述蝸桿的上方。

6、優選的：所述驅動齒輪的部分位于所述驅動箱體的外部，所述驅動齒輪位于所述驅動箱體外部的一側嚙合連接定齒條。

7、優選的：所述承接側板靠近所述盛放箱體的一側轉動連接有兩個交錯伸縮桿，所述伸縮桿的伸縮端頭固定連接有插接軸，所述插接軸均洞穿所述盛放箱體。

8、優選的：所述伸縮桿一側的下端固定連接有聯動齒輪，所述聯動齒輪轉動連接在所述承接側板的內部，所述承接側板的內部滑動連接有銜接條，所述銜接條的兩端固定連接有中心對稱的聯動齒條。

9、優選的：所述聯動齒條嚙合連接所述聯動齒輪，所述銜接條的內部安裝有兩個阻尼器，所述阻尼器的阻尼桿端固定連接所述銜接條的一側。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設置的調節機構，通過外部的控制設備操縱放置臺一或放置臺二上的驅動馬達運作，會使得放置臺一或放置臺二進行上下的移動，進而調節放置臺一與放置臺二之間的間隙或放置臺一與柜體內壁的間距，從而擴大或縮小放置空間，使得放置小物件處空間縮小，放置大物件處空間擴大，不僅提高空間利用率，而且提高了適用范圍。

12、2、本實用新型通過設置的收放柜機構，當需要拿取位于高處的物件時，可直接拉動盛放箱體，并在拿取完物件后可直接將盛放箱體重新送回放置臺二的上方，進而能拿取高處放置的物件。

技術特征：

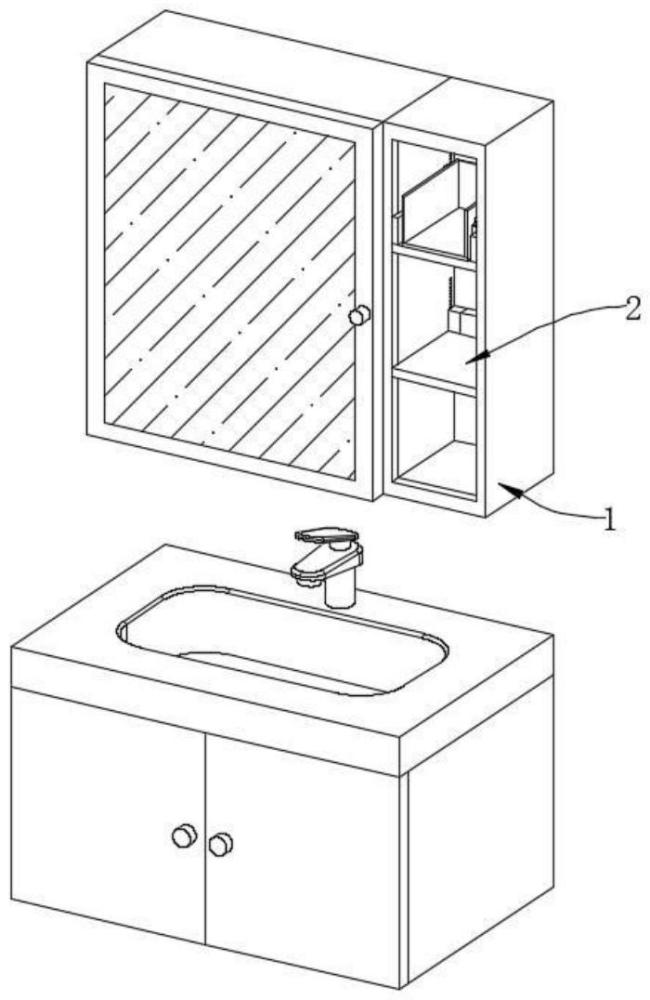

1.一種組合式浴室柜，包括柜體(1)，其特征在于，所述柜體(1)的內部上下滑動連接有放置臺一(2)和放置臺二(3)，所述放置臺一(2)位于所述放置臺二(3)的上方，所述放置臺一(2)與所述放置臺二(3)的上方均設置有調節機構(4)，所述放置臺二(3)的上方設置有收放柜機構(5)；

2.根據權利要求1所述的一種組合式浴室柜，其特征在于：所述驅動箱體(41)的一側安裝有驅動馬達(42)，所述驅動馬達(42)的輸出端安裝有蝸桿(43)。

3.根據權利要求2所述的一種組合式浴室柜，其特征在于：所述蝸桿(43)轉動連接在所述驅動箱體(41)的內部，所述驅動箱體(41)的內部轉動連接有驅動齒輪(44)，所述驅動齒輪(44)嚙合連接在所述蝸桿(43)的上方。

4.根據權利要求3所述的一種組合式浴室柜，其特征在于：所述驅動齒輪(44)的部分位于所述驅動箱體(41)的外部，所述驅動齒輪(44)位于所述驅動箱體(41)外部的一側嚙合連接定齒條(45)。

5.根據權利要求1所述的一種組合式浴室柜，其特征在于：所述承接側板(52)靠近所述盛放箱體(51)的一側轉動連接有兩個交錯伸縮桿(56)，所述伸縮桿(56)的伸縮端頭固定連接有插接軸(57)，所述插接軸(57)均洞穿所述盛放箱體(51)。

6.根據權利要求5所述的一種組合式浴室柜，其特征在于：所述伸縮桿(56)一側的下端固定連接有聯動齒輪(58)，所述聯動齒輪(58)轉動連接在所述承接側板(52)的內部，所述承接側板(52)的內部滑動連接有銜接條(53)，所述銜接條(53)的兩端固定連接有中心對稱的聯動齒條(54)。

7.根據權利要求6所述的一種組合式浴室柜，其特征在于：所述聯動齒條(54)嚙合連接所述聯動齒輪(58)，所述銜接條(53)的內部安裝有兩個阻尼器(55)，所述阻尼器(55)的阻尼桿端固定連接所述銜接條(53)的一側。

技術總結
本技術涉及浴室柜技術領域，具體公開了一種組合式浴室柜，包括柜體，所述柜體的內部上下滑動連接有放置臺一和放置臺二，所述放置臺一位于所述放置臺二的上方，所述放置臺一與所述放置臺二的上方均設置有調節機構。本技術通過外部的控制設備操縱放置臺一或放置臺二上的驅動馬達運作，會使得放置臺一或放置臺二進行上下的移動，進而調節放置臺一與放置臺二之間的間隙或放置臺一與柜體內壁的間距，從而擴大或縮小放置空間，不僅提高空間利用率，而且提高了適用范圍，另外還能在拿取位于高處的物件時，可直接拉動盛放箱體，并在拿取完物件后可直接將盛放箱體重新送回放置臺二的上方，進而能拿取高處放置的物件。

技術研發人員：沈招榮
受保護的技術使用者：資興市美太家居有限公司
技術研發日：20240618
技術公布日：2025/4/28
