本發明涉及塑料廢制品回收，尤其涉及一種epp塑料廢制品回收敲碎設備。

背景技術：

1、epp是發泡聚丙烯的縮寫，是一種新型泡沫塑料的簡稱。epp是聚丙烯塑料發泡材料，是一種性能卓越的高結晶型聚合物/氣體復合材料，以其獨特而優越的性能成為增長最快的環保新型抗壓緩沖隔熱材料。epp還是一種環保材料，可回收循環利用。

2、epp在回收利用時，需要通過敲碎設備對其進行敲碎，專利公告號為cn222132045u的中國專利公開了一種塑料板敲碎裝置，包括：敲碎斗，所述敲碎斗的兩側側壁皆安裝有電動缸，所述電動缸的輸出端連接有u型板，所述u型板的兩端之間轉動安裝有敲碎輥，所述u型板的頂部設有自動對塑料板傳送的傳送機構，所述敲碎斗的頂部中間處開設有進料槽，所述進料槽的頂部設有防止敲碎塑料板時產生的粉塵飄散到空氣中的防塵機構。通過防塵機構的設置，敲碎時，防塵箱將進料槽遮擋，通過彈簧的恢復力，使弧形桿帶動防塵箱抵緊進料槽，提高防塵箱的穩定性，防塵箱遮擋住進料槽后，可避免敲碎產生的粉塵飄散到空氣中，避免了對空氣造成污染，但是上述裝置在對塑料進行敲碎時，無法將塑料破碎完全，導致有較大的碎塊存在。

3、有鑒于此，本發明提出一種epp塑料廢制品回收敲碎設備，以解決上述現有技術存在的問題。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種epp塑料廢制品回收敲碎設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種epp塑料廢制品回收敲碎設備，包括敲碎箱，所述敲碎箱兩側外壁均開設有進料口，且進料口底部內壁均固定連接有放置板，所述敲碎箱底部設置有出料口，兩個所述放置板上方均設置有u型架一，且兩個u型架一之間設置有驅動機構一，兩個所述u型架一之間均轉動連接有敲擊柱，且敲擊柱一端設置有驅動機構二，所述敲擊柱底部外壁等距離固定連接有多個破碎錐一，且相鄰兩個破碎錐一之間均開設有環形槽，所述環形槽與敲擊柱同圓心，且每個環形槽外壁均轉動連接有轉動筒，所述轉動筒底部外壁均固定連接有破碎錐二，且破碎錐二與破碎錐一交錯設置，每個所述轉動筒外壁均等距離設置有多個輪齒，所述u型架一頂部外壁上設置有驅動機構三。

4、進一步地，所述驅動機構一包括兩個轉軸一，兩個轉軸一轉動連接于敲碎箱內部，且兩個轉軸一同端均固定連接有齒輪一，兩個所述齒輪一相互嚙合，其中一個所述轉軸一另一端設置有驅動電機一，且轉軸一與對應的u型架一之間均固定連接有兩個連接板。

5、進一步地，所述驅動機構二包括電動推桿一，所述電動推桿一安裝于u型架一外壁上，且電動推桿一伸縮端固定連接有移動板，所述移動板外壁固定連接有齒條，所述敲擊柱一端設置有齒輪三，且齒輪三與齒條嚙合。

6、進一步地，所述驅動機構三包括兩個安裝板，兩個所述安裝板之間轉動連接有轉軸二，且轉軸二外壁固定連接有傳動輪一，所述敲擊柱另一端外壁設置有傳動輪二，且傳動輪二與傳動輪一之間套設有傳動帶，所述轉軸二外壁等距離固定連接有多個齒輪二，且齒輪二均與對應轉動筒外壁上的輪齒嚙合。

7、進一步地，每個所述進料口正上方均設置有安裝腔，且安裝腔頂部內壁設置有電磁鐵，所述安裝腔內壁滑動連接有磁板，且磁板與電磁鐵之間固定連接有多個連接彈簧，所述電磁鐵通電后產生的磁力與磁板互吸。

8、進一步地，所述進料口與安裝腔連接處滑動連接有兩個滑桿，且滑桿頂端與磁板固定連接，兩個所述滑桿底端固定連接有u型架二，且u型架二內壁轉動連接有按壓輥。

9、進一步地，所述敲碎箱兩側外壁均固定連接有兩個電動推桿三，且電動推桿三伸縮端均固定連接有電動推桿二，所述同側的電動推桿二伸縮端固定連接有同個安裝槽。

10、進一步地，所述安裝槽內部轉動連接有雙向螺紋桿，且雙向螺紋桿一端設置有驅動電機二，所述雙向螺紋桿兩側均外壁均滑動連接有螺紋滑塊，且螺紋滑塊外壁均鉸接有連板，兩個連板同端均鉸接有同一個推動板。

11、本發明的有益效果為：

12、1、本發明通過敲擊柱能夠對塑料進行敲擊，并且在敲擊的過程中，能夠使交錯布置的多個破碎錐一與破碎錐二插入到塑料中，然后使破碎錐一與破碎錐二相互靠近，從而能夠將塑料分裂成更小的碎塊，大大提升處理塑料的效果，便于后續進行加工。

13、2、通過設置按壓輥，能夠對放置板上的塑料廢制品進行按壓，使其能夠穩定的進入到敲碎箱中，避免塑料廢制品出現上翹導致無法被敲碎。

14、3、通過設置推動板，能夠對放置板上的塑料廢制品進行推動，使其勻速進入到敲碎箱中，無需人工進行推動，大大提升工作效率。

技術特征：

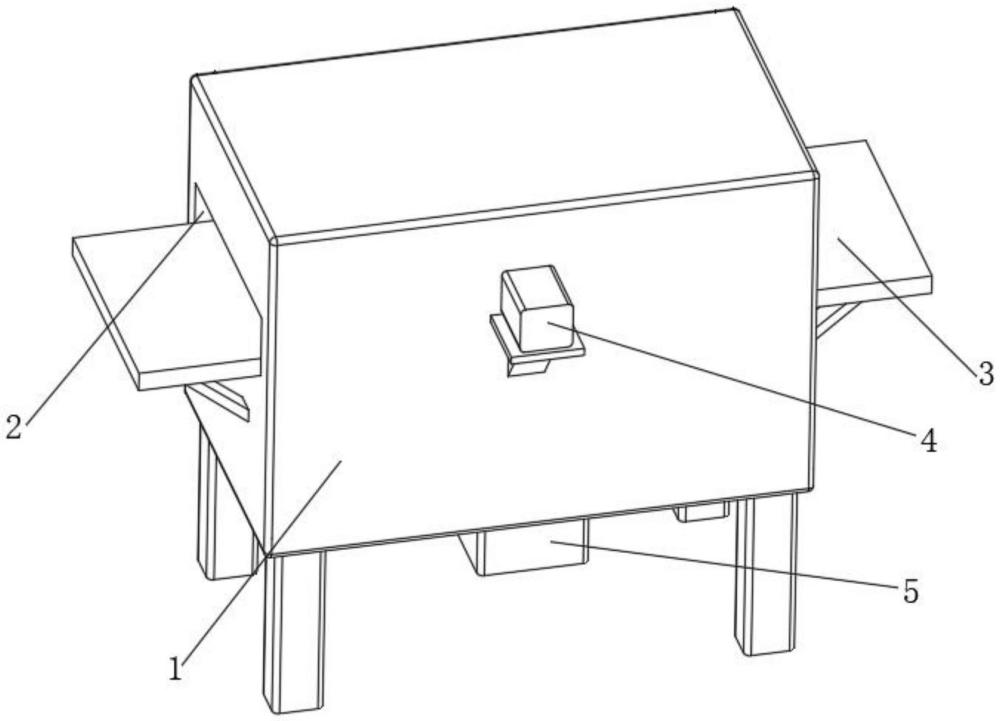

1.一種epp塑料廢制品回收敲碎設備，包括敲碎箱(1)，所述敲碎箱(1)兩側外壁均開設有進料口(2)，且進料口(2)底部內壁均固定連接有放置板(3)，所述敲碎箱(1)底部設置有出料口(5)，其特征在于，兩個所述放置板(3)上方均設置有u型架一(15)，且兩個u型架一(15)之間設置有驅動機構一，兩個所述u型架一(15)之間均轉動連接有敲擊柱(10)，且敲擊柱(10)一端設置有驅動機構二，所述敲擊柱(10)底部外壁等距離固定連接有多個破碎錐一(16)，且相鄰兩個破碎錐一(16)之間均開設有環形槽(20)，所述環形槽(20)與敲擊柱(10)同圓心，且每個環形槽(20)外壁均轉動連接有轉動筒(21)，所述轉動筒(21)底部外壁均固定連接有破碎錐二(17)，且破碎錐二(17)與破碎錐一(16)交錯設置，每個所述轉動筒(21)外壁均等距離設置有多個輪齒(22)，所述u型架一(15)頂部外壁上設置有驅動機構三。

2.根據權利要求1所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述驅動機構一包括兩個轉軸一(8)，兩個轉軸一(8)轉動連接于敲碎箱(1)內部，且兩個轉軸一(8)同端均固定連接有齒輪一(7)，兩個所述齒輪一(7)相互嚙合，其中一個所述轉軸一(8)另一端設置有驅動電機一(4)，且轉軸一(8)與對應的u型架一(15)之間均固定連接有兩個連接板(6)。

3.根據權利要求2所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述驅動機構二包括電動推桿一(14)，所述電動推桿一(14)安裝于u型架一(15)外壁上，且電動推桿一(14)伸縮端固定連接有移動板(13)，所述移動板(13)外壁固定連接有齒條(19)，所述敲擊柱(10)一端設置有齒輪三(18)，且齒輪三(18)與齒條(19)嚙合。

4.根據權利要求3所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述驅動機構三包括兩個安裝板(9)，兩個所述安裝板(9)之間轉動連接有轉軸二(12)，且轉軸二(12)外壁固定連接有傳動輪一(23)，所述敲擊柱(10)另一端外壁設置有傳動輪二(25)，且傳動輪二(25)與傳動輪一(23)之間套設有傳動帶(24)，所述轉軸二(12)外壁等距離固定連接有多個齒輪二(11)，且齒輪二(11)均與對應轉動筒(21)外壁上的輪齒(22)嚙合。

5.根據權利要求1所述的一種epp塑料廢制品回收敲碎設備，其特征在于，每個所述進料口(2)正上方均設置有安裝腔(26)，且安裝腔(26)頂部內壁設置有電磁鐵(27)，所述安裝腔(26)內壁滑動連接有磁板(29)，且磁板(29)與電磁鐵(27)之間固定連接有多個連接彈簧(28)，所述電磁鐵(27)通電后產生的磁力與磁板(29)互吸。

6.根據權利要求5所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述進料口(2)與安裝腔(26)連接處滑動連接有兩個滑桿(30)，且滑桿(30)頂端與磁板(29)固定連接，兩個所述滑桿(30)底端固定連接有u型架二(31)，且u型架二(31)內壁轉動連接有按壓輥(32)。

7.根據權利要求6所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述敲碎箱(1)兩側外壁均固定連接有兩個電動推桿三(35)，且電動推桿三(35)伸縮端均固定連接有電動推桿二(34)，所述同側的電動推桿二(34)伸縮端固定連接有同個安裝槽(33)。

8.根據權利要求7所述的一種epp塑料廢制品回收敲碎設備，其特征在于，所述安裝槽(33)內部轉動連接有雙向螺紋桿(39)，且雙向螺紋桿(39)一端設置有驅動電機二(38)，所述雙向螺紋桿(39)兩側均外壁均滑動連接有螺紋滑塊(40)，且螺紋滑塊(40)外壁均鉸接有連板(37)，兩個連板(37)同端均鉸接有同一個推動板(36)。

技術總結
本發明涉及塑料廢制品回收技術領域，且公開了一種EPP塑料廢制品回收敲碎設備，包括敲碎箱，所述敲碎箱兩側外壁均開設有進料口，且進料口底部內壁均固定連接有放置板，所述敲碎箱底部設置有出料口，兩個所述放置板上方均設置有U型架一，且兩個U型架一之間設置有驅動機構一，兩個所述U型架一之間均轉動連接有敲擊柱，且敲擊柱一端設置有驅動機構二。本發明通過敲擊柱能夠對塑料進行敲擊，并且在敲擊的過程中，能夠使交錯布置的多個破碎錐一與破碎錐二插入到塑料中，然后使破碎錐一與破碎錐二相互靠近，從而能夠將塑料分裂成更小的碎塊，大大提升處理塑料的效果，便于后續進行加工。
