本技術涉及生活用品，尤其涉及一種磁吸水杯蓋配件。

背景技術：

1、水杯是一種盛裝飲用液體的容器，其通常采用高度大于寬度的圓柱體造型，以便于手拿取并保留液體的溫度。同時，一些水杯為了提高其保溫效果，一般設有杯蓋；隨著智能手機在日常生活中的普及，用戶對于便捷、實用的固定支架需求日益增長。同時，水杯作為人們日常飲水的主要工具，其設計也在不斷追求創新和多功能化。目前市場上尚未出現將水杯蓋與固定支架功能完美結合的產品。

2、現有技術中公開了一款公告號為cn103584465b的實用新型專利，參閱其[0035]段，杯蓋，包括杯蓋本體1以及設在杯蓋本體頂部的提手2，提手包括提手部21和連接在提手部底端的水平支撐部22，水平支撐部的末端設有止擋凸起23；提手與杯蓋本體1轉動連接并通過轉動形成一展開使用狀態和一隱藏使用狀態。展開使用狀態是指通過提手轉動及杯蓋本體上的限位部3限位使提手的提手部21與杯蓋本體1形成一夾角，具體夾角范圍以90°-135°為宜；隱藏使用狀態是指通過提手轉動使提手的提手部21及水平支撐部22整體隱藏至杯蓋本體對應設置的容腔中。

3、其雖然能做到在起到杯子蓋作用的同時還具備放置手機的功能，但是無法靈活的調節手機放置角度，同時也缺少美觀性。

技術實現思路

1、本實用新型的目的在于提供一種磁吸水杯蓋配件，以解決現有水杯蓋缺少支架功能的技術問題。

2、為實現上述目的，本實用新型的一種磁吸水杯蓋配件的具體技術方案如下：

3、一種磁吸水杯蓋配件，包括固定在水杯蓋上的配件蓋托和用于固定的固定支架，所述配件蓋托的上端轉動式連接所述固定支架，所述固定支架包括支架主體和磁吸塊，所述支架主體上開設有用于固定磁吸塊的固定卡槽，所述支架主體的上端還設置有用于封閉固定卡槽的卡槽封板。

4、進一步地，所述配件蓋托包括蓋托底座、固定折彎和logo板，所述蓋托底座的兩側設置有用于固定杯口的固定折彎，所述蓋托底座上端設置有用于放置logo板的固定凹槽，所述固定凹槽兩端內側的蓋托底座上開設有固定logo板的圓孔。

5、進一步地，所述logo板上設置有塑膠塞，所述logo板的下端兩側均設置有用于固定圓孔的固定卡板，其中一側的所述固定卡板上對應圓孔位置設置有吸管槽。

6、進一步地，所述固定支架與所述配件蓋托為鉸接，所述固定支架還包括設置在支架主體一側的外鉸鏈連接件；所述蓋托底座一側的固定折彎上設置有內鉸鏈連接件，通過插銷連接外鉸鏈連接件和內鉸鏈連接件。

7、進一步地，所述蓋托底座的中間部位設置有安裝卡扣，所述安裝卡扣包括卡扣主體，所述蓋托底座下端的卡扣主體部位設置有用于固定杯蓋的卡扣圓環。

8、進一步地，所述蓋托底座的中間部位還開設有一個用于填充硅膠的通孔。

9、進一步地，所述蓋托底座的底部通孔兩側設置有用于定位的凸起小塊。

10、進一步地，所述磁吸塊的上端還設置有用于非磁吸手機使用的磁性增效環。

11、進一步地，所述支架主體、固定凹槽和磁吸塊均為圓環形設置。

12、進一步地，所述支架主體的下端還設置有用于模具制作時頂出的頂出孔。

13、本實用新型提供的一種磁吸水杯蓋配件具有以下優點：

14、1、實用性強：將水杯蓋與手機支架功能完美結合，用戶在享受飲水便利的同時，也能輕松支撐手機，觀看視頻、接聽電話或拍攝照片等。

15、2、操作簡便：通過磁吸方式固定手機，無需任何輔助工具或可調節的夾具，操作簡便快捷。

16、3、穩定性好：支架采用高強度材料制作，確保穩定支撐手機，即使在運動或晃動的情況下，手機也能保持穩定。

17、4、適用范圍廣：本發明不僅適用于支持磁吸功能的手機，還通過配備磁性增效環，使其他非磁吸手機也能輕松使用。

技術特征：

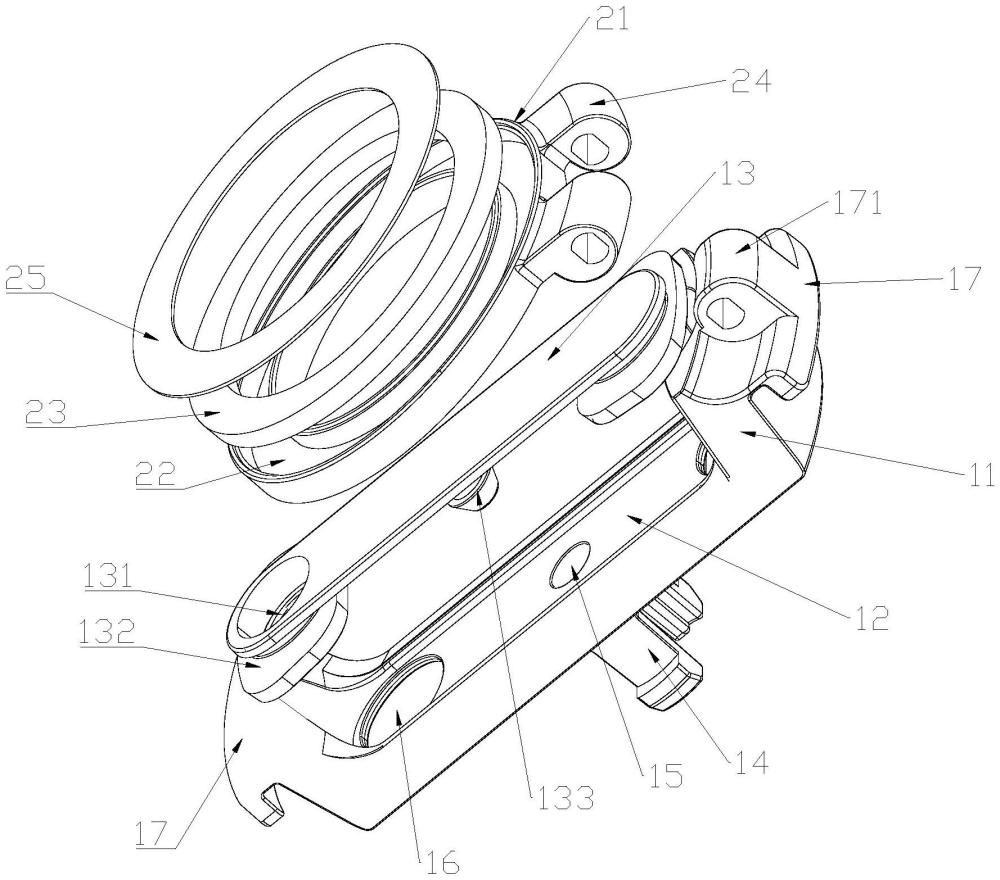

1.一種磁吸水杯蓋配件，其特征在于，包括固定在水杯蓋上的配件蓋托(1)和用于固定的固定支架(2)，所述配件蓋托(1)的上端轉動式連接所述固定支架(2)，所述固定支架(2)包括支架主體(21)和磁吸塊(23)，所述支架主體(21)上開設有用于固定磁吸塊(23)的固定卡槽(22)，所述支架主體(21)的上端還設置有用于封閉固定卡槽(22)的卡槽封板(25)。

2.根據權利要求1所述的磁吸水杯蓋配件，其特征在于，所述配件蓋托(1)包括蓋托底座(11)、固定折彎(17)和logo板(13)，所述蓋托底座(11)的兩側設置有用于固定杯口的固定折彎(17)，所述蓋托底座(11)上端設置有用于放置logo板(13)的固定凹槽(12)，所述固定凹槽(12)兩端內側的蓋托底座(11)上開設有固定logo板(13)的圓孔(16)。

3.根據權利要求2所述的磁吸水杯蓋配件，其特征在于，所述logo板(13)上設置有塑膠塞(133)，所述logo板(13)的下端兩側均設置有用于固定圓孔(16)的固定卡板(132)，其中一側的所述固定卡板(132)上對應圓孔(16)位置設置有吸管槽(131)。

4.根據權利要求2所述的磁吸水杯蓋配件，其特征在于，所述固定支架(2)與所述配件蓋托(1)為鉸接，所述固定支架(2)還包括設置在支架主體(21)一側的外鉸鏈連接件(24)；所述蓋托底座(11)一側的固定折彎(17)上設置有內鉸鏈連接件(171)，通過插銷(26)連接外鉸鏈連接件(24)和內鉸鏈連接件(171)。

5.根據權利要求2所述的磁吸水杯蓋配件，其特征在于，所述蓋托底座(11)的中間部位設置有安裝卡扣(14)，所述安裝卡扣(14)包括卡扣主體(142)，所述蓋托底座(11)下端的卡扣主體(142)部位設置有用于固定杯蓋的卡扣圓環(141)。

6.根據權利要求2所述的磁吸水杯蓋配件，其特征在于，所述蓋托底座(11)的中間部位還開設有一個用于填充硅膠的通孔(15)。

7.根據權利要求6所述的磁吸水杯蓋配件，其特征在于，所述蓋托底座(11)的底部通孔(15)兩側設置有用于定位的凸起小塊(143)。

8.根據權利要求1所述的磁吸水杯蓋配件，其特征在于，所述磁吸塊(23)的上端還設置有用于非磁吸手機使用的磁性增效環。

9.根據權利要求1所述的磁吸水杯蓋配件，其特征在于，所述支架主體(21)、固定凹槽(12)和磁吸塊(23)均為圓環形設置。

10.根據權利要求1所述的磁吸水杯蓋配件，其特征在于，所述支架主體(21)的下端還設置有用于模具制作時頂出的頂出孔(144)。

技術總結
本技術涉及生活用品技術領域，為了解決現有水杯蓋缺少支架功能的技術問題，本技術公開了一種磁吸水杯蓋配件。包括固定在水杯蓋上的配件蓋托和用于固定的固定支架，配件蓋托的上端轉動式連接固定支架，固定支架包括支架主體和磁吸塊，支架主體上開設有用于固定磁吸塊的固定卡槽，所述支架主體的上端還設置有用于封閉固定卡槽的卡槽封板。通過將配件蓋托固定在水杯的杯口處，待不需要喝水的時候，將手機等小型的電子產品放置在固定支架上，通過磁吸塊產生吸力將待放置的物件牢牢固定住。同時在固定支架也可以作為攜帶水杯的手柄，在不使用時輕松折疊收起，不占用額外空間。

技術研發人員：徐朋
受保護的技術使用者：深圳市好華科技企業（個人獨資）
技術研發日：20240606
技術公布日：2025/4/28
