本技術涉及家具，是一種角碼安裝件和門扇。

背景技術：

1、角碼是指鋁合金門門扇及外框的連接件，一般由鋁、膠、鋅等材質制作，角碼廣泛存在于我們生活中的各個角落，門窗、工作臺以及衣柜中，90度以及需要固定的地方，就一定會出現它門的身影，優質的角碼可以無限擴大家居風格，使得整體裝修更有立體感，反之，不良的角碼會處處影響我們的家居生活。

2、目前各鋁門企業主要都用鋁角碼，角碼在組裝門窗中起到以下作用：主要用于門框主板的安裝以及組裝門框部件，現有角碼安裝方式為拼角底部打膠，鑲嵌于門扇線框中，由于板材和鋁材的收縮及膨脹系數不同容易產生開裂現象。

3、公告號為cn217712298u的中國專利文獻公開了一種加強型角碼，其包括直角形的角碼體，所述角碼體的兩個直角部位貫通開設有垂直于角碼體直角面的空槽，角碼體的直角面部位開設有連通空槽的膠槽，角碼體的外壁開設有貫通空槽的螺孔，螺孔內螺紋連接有限位螺釘。該方案中的角碼結構較為復雜，增加角碼制作工藝的難度，其限位螺釘?shù)闹行妮S方向與框體的厚度方向垂直，不便于限位螺釘?shù)碾[形，也不便于限位螺釘位于較小的空間內的拆裝和維護作業。

4、公告號為cn212201787u的中國專利文獻公開了一種注膠角碼及門窗結構，其包括第一連接臂以及第二連接臂，所述第一連接臂和所述第二連接臂呈直角連接構成l型結構，所述第一連接臂與所述第二連接臂的連接的外頂角處開設有第一注膠槽，所述第一連接臂和所述第二連接臂的拼接處一表面上開設有第二注膠槽，所述第一連接臂與所述第二連接臂連接的內夾角處開設有第三注膠槽，所述第一注膠槽、第二注膠槽以及第三注膠槽之間依次連通構成注膠通道。該方案中的角碼在安裝后還需通過注膠提升密封性能，安裝工藝復雜，安裝效率低。

5、公告號為cn213627274u的中國專利文獻公開了一種注膠角碼，其包括本體和設置在本體上的注膠口；所述本體包括兩個垂直固定連接呈“l(fā)”型設置的支臂；所述支臂中部設置有螺紋槽，所述螺紋槽由支臂外側壁向內延伸；所述螺紋槽靠近底部處設置有隔板；所述隔板垂直于螺紋槽延伸方向設置；所述注膠口設置在隔板上。該角碼在隨板材和鋁材的收縮及膨脹系數不同容易產生開裂現象。

技術實現思路

1、本實用新型提供了一種角碼安裝件和門扇，克服了上述現有技術之不足，其能有效解決現有角碼存在板材和鋁材的膨脹系數不同容易產生開裂現象以及安裝工藝復雜的問題。

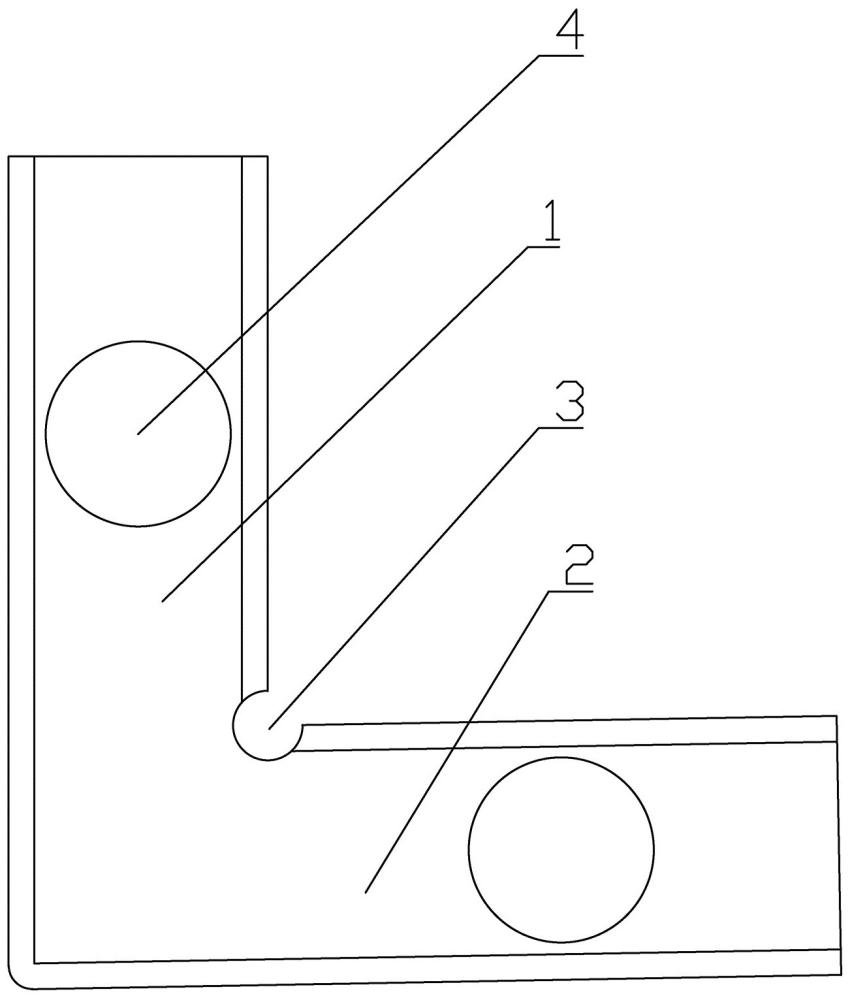

2、本實用新型的技術方案之一是通過以下措施來實現的：一種角碼安裝件，包括第一連接體和第二連接體，第一連接體下端右側和第二連接體左端一體固定在一起，第一連接體和第二連接體的截面相同，第一連接體前側和第二連接體前側均沿長度方向間隔設有至少一個前后貫通的連接螺孔，第一連接體下部右側與第二連接體上部左側之間設有前后貫通的弧形凹槽。

3、下面是對上述實用新型技術方案之一的進一步優化或/和改進：

4、上述第一連接體和第二連接體之間的夾角可介于88°至90°之間。

5、上述第一連接體和第二連接體的截面均可呈六邊形，第一連接體和第二連接體的前側寬度均大于后側寬度。

6、上述凹槽可呈優弧狀。

7、上述第一連接體前側和第二連接體前側均可設有一個前后貫通的連接螺孔。

8、本實用新型的技術方案之二是通過以下措施來實現的：一種門扇，包括角碼安裝件、裝飾條、連接螺釘和裝飾板，裝飾板呈矩形，裝飾板的四個拐角處均設有角碼安裝件，相鄰的兩個角碼安裝件之間通過螺接于連接螺孔內的連接螺釘可拆卸安裝有貼合于裝飾板外側的裝飾條，相鄰的兩個裝飾條兩端均設有相互配合的切角。

9、下面是對上述實用新型技術方案之二的進一步優化或/和改進：

10、上述左方的裝飾條可包括從左至右依次固定在一起的連接柱和連接板，連接柱的后側面位于連接板后側面后方，連接柱前側設有上下貫通的連接槽，連接槽包括從前至后依次連通的限位槽和配合槽，所述配合槽呈與第一連接體相匹配的六邊形，所述限位槽左部和右部均設有與連接柱對應位置固定在一起的擋條，連接螺孔內螺接有后端與配合槽后部?jī)?nèi)壁相互接觸的連接螺釘，對應連接柱右方位置的連接板右部后側固定有前寬后窄的梯形支撐條，位于其它位置的裝飾條與左方的裝飾條結構相同。

11、上述連接柱的后側面右部可相對于左部向后傾斜，連接柱后側面與左側面、右側面之間均圓弧過渡，連接柱和連接板的上端、下端均設有45度切角。

12、本實用新型結構合理而緊湊，第一連接體前側和第二連接體前側均沿長度方向間隔設有至少一個前后貫通的連接螺孔，降低角碼安裝件的拆裝難度，提升角碼安裝件與連接體之間的拆裝效率，連接體為現有公知的型材，第一連接體下部右側與第二連接體上部左側之間設有前后貫通的弧形凹槽，這樣能夠避免在使用過程中，固定安裝于兩個角碼安裝件之間的連接體出現收縮和膨脹導致角碼安裝件發生開裂現象，延長角碼安裝件的使用壽命。

技術特征：

1.一種角碼安裝件，其特征在于包括第一連接體和第二連接體，第一連接體下端右側和第二連接體左端一體固定在一起，第一連接體和第二連接體的截面相同，第一連接體前側和第二連接體前側均沿長度方向間隔設有至少一個前后貫通的連接螺孔，第一連接體下部右側與第二連接體上部左側之間設有前后貫通的弧形凹槽。

2.根據權利要求1所述的角碼安裝件，其特征在于第一連接體和第二連接體之間的夾角介于88°至90°之間。

3.根據權利要求1或2所述的角碼安裝件，其特征在于第一連接體和第二連接體的截面均呈六邊形，第一連接體和第二連接體的前側寬度均大于后側寬度。

4.根據權利要求1或2所述的角碼安裝件，其特征在于凹槽呈優弧狀。

5.根據權利要求3所述的角碼安裝件，其特征在于凹槽呈優弧狀。

6.根據權利要求1或2或5所述的角碼安裝件，其特征在于第一連接體前側和第二連接體前側均設有一個前后貫通的連接螺孔。

7.根據權利要求3所述的角碼安裝件，其特征在于第一連接體前側和第二連接體前側均設有一個前后貫通的連接螺孔。

8.根據權利要求4所述的角碼安裝件，其特征在于第一連接體前側和第二連接體前側均設有一個前后貫通的連接螺孔。

9.一種根據權利要求1至8中任意一項所述的角碼安裝件的門扇，其特征在于包括角碼安裝件、裝飾條、連接螺釘和裝飾板，裝飾板呈矩形，裝飾板的四個拐角處均設有角碼安裝件，相鄰的兩個角碼安裝件之間通過螺接于連接螺孔內的連接螺釘可拆卸安裝有貼合于裝飾板外側的裝飾條，相鄰的兩個裝飾條兩端均設有相互配合的切角。

10.根據權利要求9所述的門扇，其特征在于左方的裝飾條包括從左至右依次固定在一起的連接柱和連接板，連接柱的后側面位于連接板后側面后方，連接柱前側設有上下貫通的連接槽，連接槽包括從前至后依次連通的限位槽和配合槽，所述配合槽呈與第一連接體相匹配的六邊形，所述限位槽左部和右部均設有與連接柱對應位置固定在一起的擋條，連接螺孔內螺接有后端與配合槽后部?jī)?nèi)壁相互接觸的連接螺釘，對應連接柱右方位置的連接板右部后側固定有前寬后窄的梯形支撐條，位于其它位置的裝飾條與左方的裝飾條結構相同；或/和，連接柱的后側面右部相對于左部向后傾斜，連接柱后側面與左側面、右側面之間均圓弧過渡，連接柱和連接板的上端、下端均設有45度切角。

技術總結
本技術涉及家具技術領域，是一種角碼安裝件和門扇，前者包括第一連接體和第二連接體，第一連接體下端右側和第二連接體左端一體固定在一起，第一連接體和第二連接體的截面相同，第一連接體前側和第二連接體前側均沿長度方向間隔設有至少一個前后貫通的連接螺孔。本技術結構合理而緊湊，第一連接體前側和第二連接體前側均沿長度方向間隔設有至少一個前后貫通的連接螺孔，降低角碼安裝件的拆裝難度，提升角碼安裝件與連接體之間的拆裝效率，第一連接體下部右側與第二連接體上部左側之間設有前后貫通的弧形凹槽，能夠避免固定安裝于兩個角碼安裝件之間的連接體出現收縮和膨脹導致角碼安裝件發生開裂現象，延長角碼安裝件的使用壽命。

技術研發人員：蔡明,蔡興國,王福江,劉志同,王磊,隗重陽
受保護的技術使用者：博洛尼智能科技（青島）有限公司
技術研發日：20240620
技術公布日：2025/4/28
