本技術涉及智能家居，尤其涉及一種家居移動平臺及清潔系統。

背景技術：

1、隨著人們生活水平的提高，越來越多的家居物件進入了家庭。目前，除了自身可移動的智能家居(例如清潔機器人)以外，大部分家居物件都只能處于固定的位置。但是，對于一部分家居物件來說，如果可以移動則可以有效地提升工作范圍。

2、由此可見，部分家居物件有移動工作的使用需求。但這部分家居物件往往不能移動，如果靠人力進行搬運，就會費時費力。

技術實現思路

1、有鑒于此，本技術的目的是為了克服現有技術中的不足，提供了一種家居移動平臺及清潔系統，以解決現有技術中家居移動平臺與清潔機器人對接時容易移動，不方便二者對接結合的問題。

2、為實現上述目的，本技術采用的技術方案如下：

3、第一方面，本技術實施例提供了一種家居移動平臺，所述家居移動平臺用于與移動機器人結合以在所述移動機器人驅動下移動；所述家居移動平臺包括：

4、平臺本體，其用于設置家居物件；

5、可移動支撐結構，其與所述平臺本體的底部連接，用于支撐并帶動所述平臺本體移動；

6、剎車組件，其設于所述平臺本體，所述剎車組件包括限位座，所述限位座能夠相對所述平臺本體伸縮，并在伸出狀態時，所述限位座抵接于地面，以限制所述可移動支撐結構相對地面移動，在縮回狀態時，所述限位座脫離地面，以使得所述可移動支撐結構可相對地面移動。

7、本技術提供的家居移動平臺，其平臺本體可以設置具有移動使用需求的家居物件。家居物件可為空氣凈化器、加濕器、書本、攝像頭、除濕機、香薰器，還可為用戶常用的藥品、水杯等可能在家庭內傳遞的物件或?qū)ζ溥M(jìn)行容納的平臺或柜子。家居移動平臺可以與移動機器人對接并與移動機器人進行結合。這樣，移動機器人就可以通過家居移動平臺帶動家居物件進行移動。在移動機器人的驅動下，家居物件可以由一個位置轉移至其他位置，或者由一個房間轉移至其他房間。這樣，可以有效地?cái)U(kuò)大家居物件的工作范圍。本技術中，通過設置剎車組件，使其上的限位座能夠相對平臺本體伸縮，并在伸出狀態時，限位座能夠抵接于地面上，使其能夠限制可移動支撐結構相對地面移動。如此一來，當家居移動平臺未與移動機器人對接完成之前，使限位座向下移動并與地面抵接以使得家居移動平臺穩定的定位于地面上，這樣，以便于移動機器人與家居移動平臺進行對接；當家居移動平臺與移動機器人對接完成后，家居移動平臺與移動機器人進行結合，限位座進行縮回，使限位座脫離于地面，從而方便后續移動機器人帶動家居移動平臺移動。

8、另外，根據本技術的家居移動平臺，還可具有如下附加的技術特征：

9、在第一方面的其中一個實施例中，所述剎車組件還包括剎車件，其相對所述平臺本體活動并與所述限位座連接，以使得所述限位座能夠相對所述平臺本體伸縮。

10、在第一方面的其中一個實施例中，所述平臺本體內固設有導向機構，所述導向機構上設置有第一導向部，所述剎車件上設置有與所述第一導向部配合的第二導向部，所述第二導向部能夠沿所述第一導向部在上下方向移動，以使所述剎車件帶動所述限位座沿所述上下方向移動。

11、在第一方面的其中一個實施例中，所述第一導向部設有至少兩個，至少兩個所述第一導向部對稱設于所述導向機構上；所述第二導向部設置有至少兩個，至少兩個所述第二導向部對稱設于所述剎車件上。

12、在第一方面的其中一個實施例中，所述第一導向部為豎向?qū)Р郏龅诙?dǎo)向部為導向塊；或

13、所述第一導向部為導向塊，所述第二導向部為豎向?qū)Р邸?/p>

14、在第一方面的其中一個實施例中，所述第二導向部為導向塊，所述導向機構連接有擋止機構，所述擋止機構用于擋止所述剎車件的側壁，防止所述剎車件以所述導向塊為支點相對所述導向機構進行擺動。

15、在第一方面的其中一個實施例中，所述剎車組件還包括：

16、驅動件；

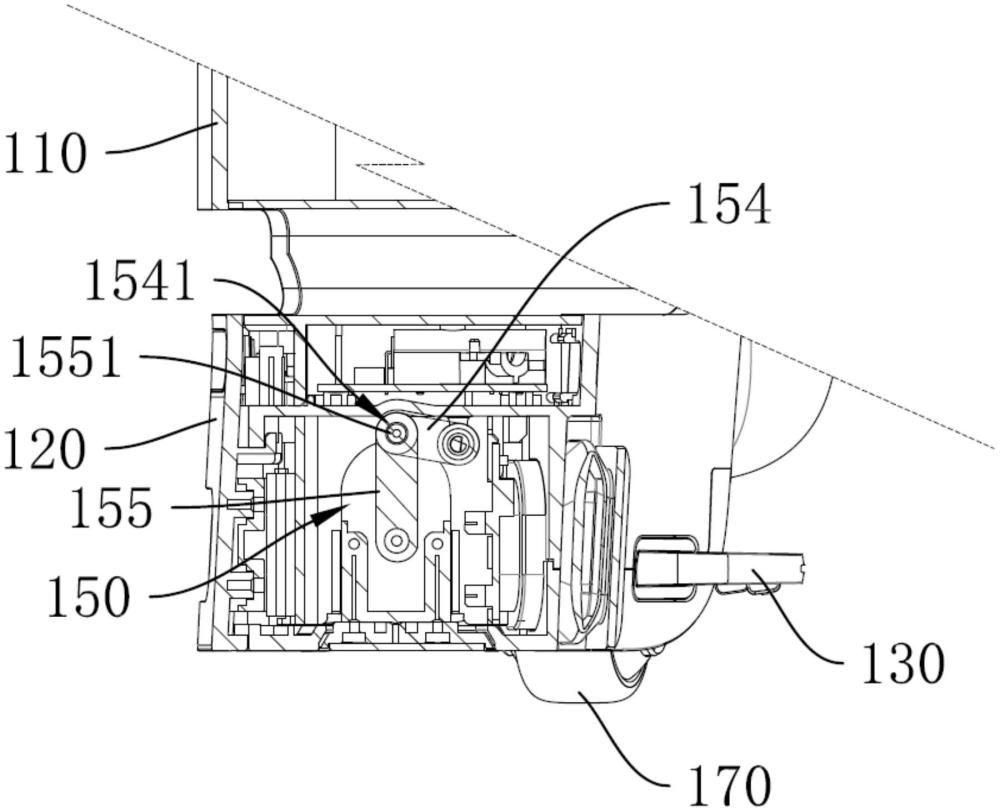

17、聯動件機構，其與所述驅動件連接并在所述驅動件的作用下活動，所述聯動件機構與所述剎車件連接；

18、當所述驅動件驅動所述聯動件機構活動時，所述聯動件機構帶動所述剎車件活動，以使得所述限位座能夠相對所述平臺本體伸縮。

19、在第一方面的其中一個實施例中，所述聯動件機構包括：

20、第一聯動件，與所述驅動件連接并在所述驅動件的作用下轉動；

21、第二聯動件，與所述第一聯動件活動連接，且所述第二聯動件與所述剎車件連接；

22、當所述驅動件驅動所述第一聯動件沿第一方向轉動時，所述第二聯動件向下活動以帶動所述剎車件向下移動，以使所述限位座向下伸出并抵接于地面；

23、當所述驅動件驅動所述第一聯動件沿第二方向轉動時，所述第二聯動件向上活動以帶動所述剎車件向上移動，以使所述限位座向上縮回使其脫離地面；

24、其中，所述第一方向與所述第二方向相反。

25、在第一方面的其中一個實施例中，所述第一聯動件上設置有第一連接部，所述第二聯動件上設置有第二連接部，所述第一連接部與所述第二連接部進行配合，以使所述第一聯動件能夠帶動所述第二聯動件轉動；

26、所述第一連接部為插孔，所述第二連接部為插接于所述插孔的插銷，或所述第一連接部為插銷，所述第二連接部為插孔；所述插銷插接于所述插孔。

27、在第一方面的其中一個實施例中，所述驅動件包括驅動軸和驅動電機，所述驅動電機帶動所述驅動軸轉動，所述驅動軸與所述聯動件機構連接，以驅動所述聯動件機構轉動。

28、在第一方面的其中一個實施例中，所述剎車組件還包括檢測件，其設置于所述剎車件上且跟隨所述剎車件活動；

29、所述平臺本體內固設有第一檢測開關和/或第二檢測開關，所述第一檢測開關和/或所述第二檢測開關與所述家居移動平臺的控制裝置電性連接；

30、當所述第一檢測開關檢測到所述檢測件時，此時所述剎車件移動至第一預設位置，所述控制裝置控制所述驅動件停止驅動所述剎車件向下移動；

31、當所述第二檢測開關檢測到所述檢測件時，此時所述剎車件移動至第二預設位置，所述控制裝置控制所述驅動件停止驅動所述剎車件向上移動。

32、在第一方面的其中一個實施例中，第一檢測開關和/或第二檢測開關為光電開關，所述平臺本體內固設有電路板，所述第一檢測開關和/或第二檢測開關固設于所述電路板上。

33、在第一方面的其中一個實施例中，所述平臺本體內固設有主體機構，所述剎車件在所述主體機構內部進行伸縮，所述主體機構設有容納槽，所述檢測件在所述容納槽內活動；所述主體機構頂部?jī)啥司O(shè)有通槽，所述驅動電機和所述驅動軸均安裝于所述主體機構頂部并且所述驅動軸穿過兩所述通槽。

34、在第一方面的其中一個實施例中，所述剎車件設置有兩個，兩個所述剎車件在所述平臺本體上對稱設置，且兩個所述剎車件的底部均與所述限位座的兩端分別連接。

35、在第一方面的其中一個實施例中，所述限位座為板狀結構，所述限位座的頂部設有第一加強筋條和第二加強筋條，所述第一加強筋條和所述第二加強筋條相互交叉設置。

36、在第一方面的其中一個實施例中，所述剎車件的底部設有第一定位結構，所述限位座的頂部設有第二定位結構，所述第一定位結構與第二定位結構相配合；所述第一定位結構和所述第二定位結構兩者中其中之一設有定位部，其中之另一為定位槽，所述定位部插接于所述定位槽；所述剎車件的底部還設有至少兩個第一固接部，至少兩個所述第一固接部位于所述第一定位結構相對兩側，所述限位座的頂部設有至少兩個第二固接部，所述第一固接部與所述第二固接部通過緊固件進行固接。

37、在第一方面的其中一個實施例中，所述限位座的底部設置有防滑結構。

38、在第一方面的其中一個實施例中，所述移動機器人為清潔機器人，所述平臺本體上設有第一對接結構，用于與所述清潔機器人的第二對接結構進行對接，所述清潔機器人移動至所述家居移動平臺并通過所述第二對接結構與所述第一對接結構對接以進行預定位前，所述限位座伸出并抵接地面，所述第二對接結構與所述第一對接結構對接以進行預定位后，所述限位座縮回并脫離地面。

39、在第一方面的其中一個實施例中，所述移動機器人為清潔機器人，所述平臺本體上的底部或側部設有第一結合件，所述第一結合件用于結合于所述清潔機器人的第二結合件，以使得所述平臺本體結合于所述清潔機器人的頂部并使得所述清潔機器人帶動所述家居移動平臺進行移動。

40、第二方面，本技術還提供了一種清潔系統，包括清潔機器人和第一方面任意一個實施例中所述的家居移動平臺，所述家居移動平臺能夠與所述清潔機器人進行結合。

41、本技術的實施例提供的清潔系統，具有第一方面任意一個實施例中的所述家居移動平臺，因此，該清潔系統具有所述家居移動平臺的全部有益效果，在此就不一一贅述。
