本申請涉及清潔設備，尤其涉及一種水箱及清潔機器人。

背景技術：

1、近年來，隨著智能家居行業的快速發展，清潔機器人成為了家庭清潔的重要工具。市面上主流的清潔機器人通常具有掃拖一體的功能，在清潔機器人的內部設有污水箱，污水箱可通過排污口和排污管路將內部的污水排出。為避免較大體積的雜物進入排污管路內，排污口通常采用較小的尺寸以濾除雜物。由于污水箱內存在較多的泥沙、毛發等雜物，污水箱在排污時，上述的雜物容易附著在排污口附近，造成排污口堵塞，無法正常排出污水，導致清潔機器人無法正常使用。

技術實現思路

1、本申請公開了一種水箱及清潔機器人，以解決相關技術涉及的污水箱的排污口容易出現堵塞的問題。

2、為了解決上述技術問題，本申請是這樣實現的：

3、第一方面，本申請實施例公開了一種水箱，所公開的水箱包括：箱體和第一疏通裝置；

4、所述箱體包括排污部，所述排污部設有過流孔，所述第一疏通裝置包括承載部和疏通部，所述疏通部凸出設置于所述承載部，所述承載部與所述排污部相對設置，且與箱體的內壁滑動連接，以使所述承載部在第一位置和第二位置之間切換；

5、在所述承載部處于所述第一位置時，所述疏通部與所述過流孔之間具有過流間隙，在所述承載部處于所述第二位置時，所述疏通部與所述過流孔的孔壁接觸。

6、第二方面，本申請實施例公開了一種清潔機器人，所公開的清潔機器人包括機器人本體和上述的水箱，所述水箱設于所述機器人本體。

7、本申請采用的技術方案能夠達到以下技術效果：

8、本申請實施例公開的水箱對相關技術進行改進，所公開的水箱包括箱體和第一疏通裝置，箱體包括排污部，排污部設有過流孔，第一疏通裝置包括承載部和疏通部，疏通部凸出設置于承載部，承載部與排污部相對設置，且與箱體的內壁滑動連接，以使承載部在第一位置和第二位置之間切換。在承載部處于第一位置時，疏通部與過流孔之間具有過流間隙，可以使污水經過流間隙正常排出；在承載部處于第二位置時，疏通部與過流孔的孔壁接觸，通過控制承載部在第一位置和第二位置之間往復滑動，能夠使疏通部刮除過流孔處附著、堆積的堵塞物，從而能夠避免雜物堵塞過流孔，保證了污水可以經過流孔正常排出，進而能夠降低清潔機器人由于水箱堵塞而引發故障的概率。

技術特征：

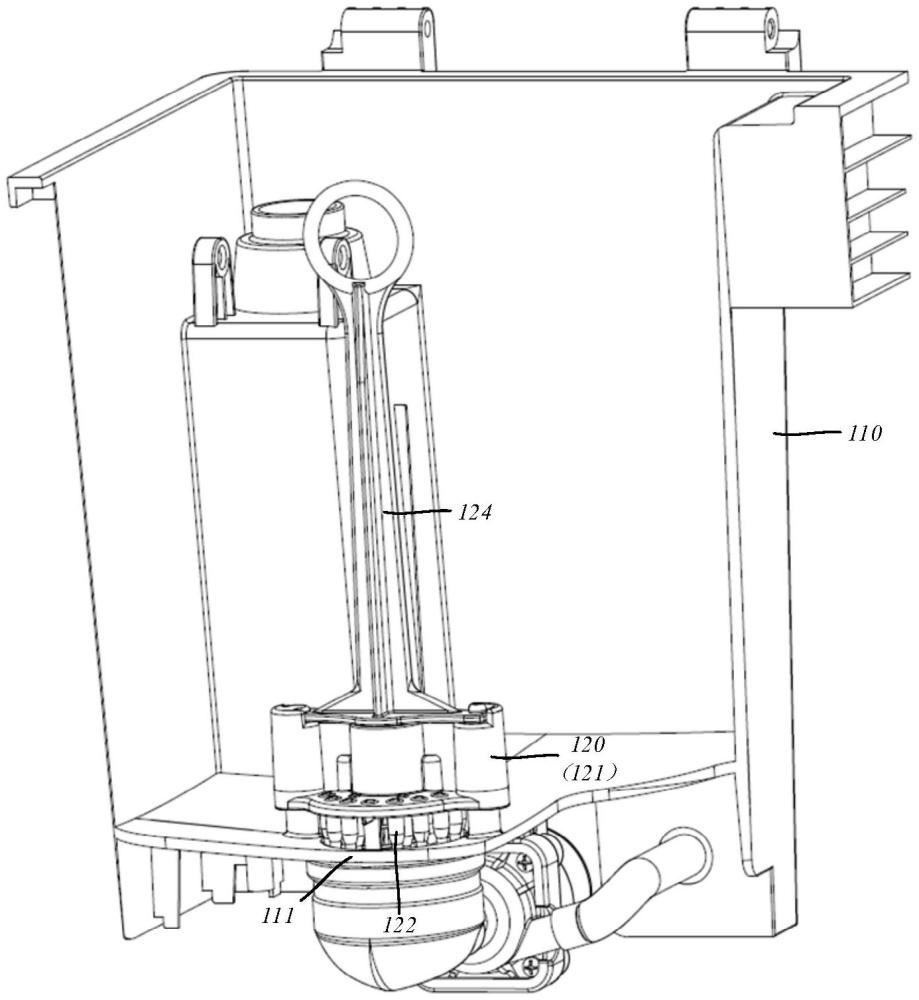

1.一種水箱，其特征在于，包括：箱體(110)和第一疏通裝置(120)；

2.根據權利要求1所述的水箱，其特征在于，所述排污部(111)設有多個所述過流孔(1111)，所述疏通部(122)包括多個清潔柱(1221)，多個所述清潔柱(1221)分別與所述承載部(121)相連，且所述清潔柱(1221)與所述過流孔(1111)一一對應設置；

3.根據權利要求2所述的水箱，其特征在于，所述排污部(111)設有定位孔，所述承載部(121)設有定位軸(1211)，所述定位軸(1211)的至少部分伸入所述定位孔(1112)內，且與所述定位孔(1112)滑動連接。

4.根據權利要求3所述的水箱，其特征在于，所述定位軸(1211)的側面和所述定位孔(1112)的孔壁中的一者設有凸起的定位筋(1212)，另一者設有定位槽(1113)，所述定位筋(1212)的至少部分伸入所述定位槽(1113)內，且與所述定位槽(1113)滑動連接。

5.根據權利要求2所述的水箱，其特征在于，所述承載部(121)設有卡扣(1213)，所述排污部(111)設有供所述卡扣(1213)穿過的通孔(1114)，所述排污部(111)的背向所述承載部(121)的一側設有導流罩(130)，所述導流罩(130)與所述排污部(111)的邊緣連接；

6.根據權利要求3所述的水箱，其特征在于，所述第一疏通裝置(120)還包括彈性件(123)，所述彈性件(123)套設于所述定位軸(1211)，且兩端分別與所述承載部(121)以及所述排污部(111)連接，所述彈性件(123)彈性支撐于所述承載部(121)和所述排污部(111)之間，用于向所述承載部(121)施加向所述第一位置滑動的彈性預緊力。

7.根據權利要求1所述的水箱，其特征在于，所述箱體(110)的內壁設有導向柱(140)，所述承載部(121)設有套筒(1214)，所述套筒(1214)套設于所述導向柱(140)之外，且與所述導向柱(140)滑動連接。

8.根據權利要求3所述的水箱，其特征在于，所述第一疏通裝置(120)還包括操作桿(124)，所述定位軸(1211)為空心結構，所述操作桿(124)的至少部分伸入所述定位軸(1211)內，且與所述定位軸(1211)卡接。

9.根據權利要求8所述的水箱，其特征在于，所述操作桿(124)的側面設有凸起的第一限位部(1241)，所述操作桿(124)的靠近所述承載部(121)的端部設有第二限位部(1242)；

10.根據權利要求1所述的水箱，其特征在于，所述水箱還包括第二疏通裝置(150)和排污管路(160)，所述排污管路(160)分別與所述排污部(111)以及所述第二疏通裝置(150)連通，第二疏通裝置(150)用于對所述過流孔(1111)進行吹掃。

11.根據權利要求10所述的水箱，其特征在于，所述第二疏通裝置(150)包括彈性腔體(151)和連通管路(152)，所述彈性腔體(151)通過所述連通管路(152)與所述排污管路(160)連通，所述彈性腔體(151)通過自身形變向所述過流孔(1111)提供吹掃的動力。

12.一種清潔機器人，其特征在于，包括機器人本體和權利要求1-11任一項所述的水箱，所述水箱設于所述機器人本體。

技術總結
本申請公開一種水箱及清潔機器人，涉及清潔設備技術領域，水箱包括箱體和第一疏通裝置，箱體包括排污部，排污部設有過流孔，第一疏通裝置包括承載部和疏通部，疏通部凸出設置于承載部，承載部與排污部相對設置，且與箱體的內壁滑動連接，以使承載部在第一位置和第二位置之間切換。在承載部處于第一位置時，疏通部與過流孔之間具有過流間隙，可以使污水經過流間隙正常排出；在承載部處于第二位置時，疏通部與過流孔的孔壁接觸，通過控制承載部在第一位置和第二位置之間往復滑動，能夠刮除過流孔處附著、堆積的雜物，從而能夠避免雜物堵塞過流孔，保證了污水可以經過流孔正常排出，進而能夠降低清潔機器人由于水箱堵塞而引發故障的概率。

技術研發人員：鄭君濤,金靜陽,陳寧濤
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240617
技術公布日：2025/4/28
