本技術涉及家庭清潔，尤其是涉及一種拖把桶。

背景技術：

1、眾所周知，平板拖把由于結構簡單，且便于室內地板清潔，越來越受到國內用戶的歡迎，為了便于平板拖把的擠水和清潔，常配備拖把桶。平板拖把設有擦布，而拖把桶設有與擦布配合擠水的擠水架，使用時，需要借助用戶垂直地面方向的力進行往復運動，此類技術可參考中國實用新型專利cn212165739u，然而用戶在使用時，有可能因為擦布與擠水架之間的摩擦力過大，導致用戶直接把拖把桶拎起，可能導致拖把桶跌落以及拖把桶內的液體溢出，影響使用。

技術實現思路

1、本實用新型的目的在于提供一種拖把桶及組合，結構簡單且防止拖把桶在工作中被拎起，保證擠水清潔可靠，減少液體溢出。

2、為達成本實用新型目的，本實用新型提供如下第一技術方案：一種拖把桶，其包括具有收容槽、清水部和清洗部且設置在一水平面上的桶體、以及可分離式地且至少部分插入到收容槽內的腳踏部，其中所述收容槽位于清洗部的下方，且所述腳踏部包括一端伸入到收容槽內的第一端、以及設置在另一端且位于桶體外側并便于腳踩的第二端。

3、在上述第一技術方案的基礎上，進一步包括如下附屬技術方案：

4、所述第一端的截面積小于第二端的截面積。

5、所述第一端包括位于底部且用于刮水的刮擦部。

6、所述清潔桶還包括用于限定收容槽下端且與刮擦部抵靠接觸的桶底凸緣。

7、所述清水部和清洗部為并列設置并垂直該水平面，且所述第一端和第二端之間存在臺階，且該臺階的高度大于桶底凸緣的高度。

8、本實用新型提供如下第二技術方案：一種拖把桶的組合，其包括拖把桶、以及可拆卸地插入拖把桶內的拖把，其中所述拖把桶為第一技術方案中所述的拖把桶。

9、在上述第二技術方案的基礎上，進一步包括如下附屬技術方案：

10、所述拖把包括拖把桿、以及與拖把桿底部樞接連接且插入清洗部內的抹布板。

11、所述腳踏部的寬度小于桶體的一半寬度，且所述腳踏部的長度小于桶體的一半長度，所述腳踏部的高度小于桶體的五分之一高度。

12、所述腳踏部為注塑材料。

13、所述桶體的截面呈矩形，且所述腳踏部位于矩形的寬度一側。

14、與現有技術相比，本實用新型有以下積極效果：結構簡單且防止拖把桶在工作中被拎起，保證擠水清潔可靠，減少液體溢出。

技術特征：

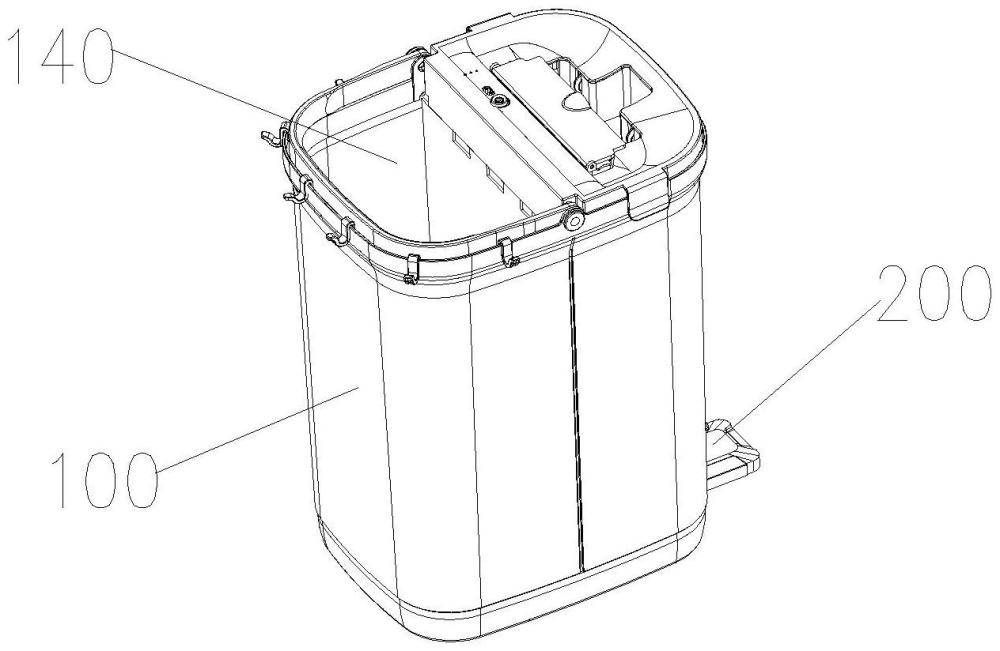

1.一種拖把桶，其特征在于其包括具有收容槽（120）、清水部（140）和清洗部（160）且設置在一水平面上的桶體（100）、以及可分離式地且至少部分插入到收容槽（120）內的腳踏部（200），其中所述收容槽（120）位于清洗部（160）的下方，且所述腳踏部（200）包括一端伸入到收容槽（120）內的第一端（220）、以及設置在另一端且位于桶體（100）外側并便于腳踩的第二端(240)。

2.根據權利要求1所述的拖把桶，其特征在于：所述第一端（220）的截面積小于第二端（240）的截面積。

3.根據權利要求1所述的拖把桶，其特征在于：所述第一端（220）包括位于底部且用于刮水的刮擦部（222）。

4.根據權利要求2所述的拖把桶，其特征在于：所述桶體（100）還包括用于限定收容槽（120）下端且與刮擦部（222）抵靠接觸的桶底凸緣（122）。

5.根據權利要求4所述的拖把桶，其特征在于：所述清水部（140）和清洗部（160）為并列設置并垂直該水平面，且所述第一端（220）和第二端（240）之間存在臺階，且該臺階的高度大于桶底凸緣（122）的高度。

6.一種拖把桶的組合，其特征在于還包括拖把桶、以及可拆卸地插入拖把桶內的拖把（300），其中所述拖把桶為權利要求1所述的拖把桶。

7.根據權利要求6所述的組合，其特征在于：所述拖把（300）包括拖把桿（320）、以及與拖把桿（320）底部樞接連接且插入清洗部（160）內的抹布板（340）。

8.根據權利要求6所述的組合，其特征在于：所述腳踏部（200）的寬度小于桶體（100）的一半寬度，且所述腳踏部（200）的長度小于桶體（100）的一半長度，所述腳踏部（200）的高度小于桶體（100）的五分之一高度。

9.根據權利要求7所述的組合，其特征在于：所述腳踏部（200）為注塑材料。

10.根據權利要求8所述的組合，其特征在于：所述桶體（100）的截面呈矩形，且所述腳踏部（200）位于矩形的寬度一側。

技術總結
本技術提供了一種拖把桶及組合，其包括具有收容槽、清水部和清洗部的桶體、以及可分離式地且至少部分插入到收容槽內的腳踏部，其中所述收容槽位于清洗部的下方，且所述腳踏部包括一端伸入到收容槽內的第一端、以及設置在另一端且位于桶體外側并便于腳踩的第二端。本技術優點是：結構簡單且防止拖把桶在工作中被拎起，保證擠水清潔可靠，減少液體溢出。

技術研發人員：沈會方
受保護的技術使用者：蘇州華赫智能電器有限公司
技術研發日：20240611
技術公布日：2025/4/28
