本技術涉及家庭清潔，尤其是涉及一種多功能附件及組合。

背景技術：

1、眾所周知，隨著現代家居生活質量的提升，人們對清潔工具的要求也逐步提高。而平板拖把，因為結構簡單且易用，已成為家庭生活助手。由于平板拖把的抹布板容易粘毛發且需要擠干水分，需要一種附件借助工具進行輔助清潔，然而現有的工具功能單一，需要予以改進。

技術實現思路

1、本實用新型的目的在于提供一種多功能附件及組合，既可以清理毛發又可以擠抹布板的水分，使用便捷，且方便固定。

2、為達成本實用新型目的，本實用新型提供如下第一技術方案：一種多功能附件，其包括主體部、與主體部內側一體成型且向外側延伸的第一臂部、以及與主體部內側一體成型且向外側延伸的第二臂部，其中所述第一臂部執行第一種功能，而所述第二臂部執行第二種功能。

3、在上述第一技術方案的基礎上，進一步包括如下附屬技術方案：

4、所述第一臂部的末端為用于刮水的直線段，而所述第二臂部的末端為用于梳理垃圾且具有多個鋸齒的鋸齒段。

5、所述第一臂部位于主體部的一端，而所述第二臂部位于主體部的另一端，其中所述第一臂部的延伸方向與所述第二臂部的延伸方向相同或相反。

6、所述第一臂部和所述第二臂部均位于主體部的同一端。

7、還包括設置在主體部內且一端開口的空腔，其中所述空腔的開口位于第一臂部和第二臂部之間。

8、還包括位于主體部外側的一對凹陷部，且所述凹陷部的截面呈弧形。

9、還包括相對設置在一凹陷部兩側的一夾持部，所述夾持部具有與凹陷部相連通的夾持空間。

10、所述夾持部為一對相對設置的彈性弧形臂。

11、本實用新型提供如下第二技術方案：一種多功能附件的組合，其包括多功能附件、用于固定多功能附件的拖把桿、以及與拖把桿底端相連的抹布板，其中所述多功能附件為第一技術方案中所述的多功能附件。

12、在上述第二技術方案的基礎上，進一步包括如下附屬技術方案：

13、所述主體部遠離第一臂部的一端與第一臂部的末端位于同一平面上，且所述主體部遠離第二臂部的一端與第一臂部的任意兩鋸齒位于同一平面上。

14、所述主體部的延伸方向與第一臂部的延伸方向相互垂直，也與第二臂部的延伸方向相互垂直。

15、所述主體部的延伸長度大于第一臂部和第二臂部兩末端之間的間距。

16、與現有技術相比，本實用新型有以下積極效果：既可以清理毛發又可以擠抹布板的水分，使用便捷，且方便固定。

技術特征：

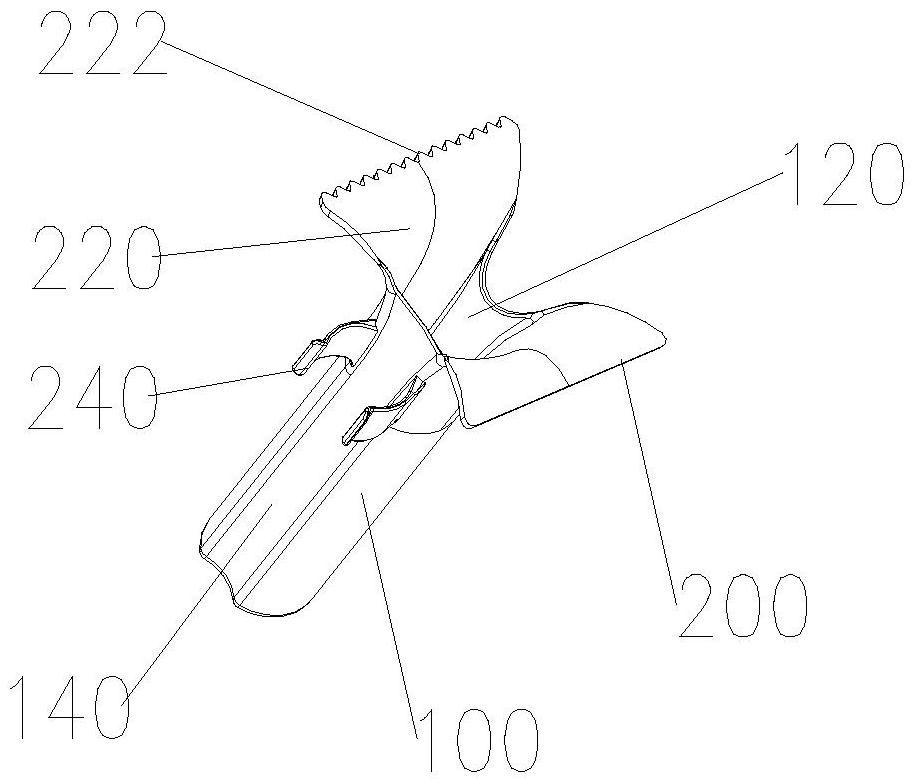

1.一種多功能附件，其特征在于其包括主體部（100）、與主體部（100）內側一體成型且向外側延伸的第一臂部（200）、以及與主體部（100）內側一體成型且向外側延伸的第二臂部（220），其中所述第一臂部（200）執行第一種功能，而所述第二臂部（220）執行第二種功能。

2.根據權利要求1所述的多功能附件，其特征在于：所述第一臂部（200）的末端為用于刮水的直線段，而所述第二臂部（220）的末端為用于梳理垃圾且具有多個鋸齒（222）的鋸齒段。

3.根據權利要求1所述的多功能附件，其特征在于：所述第一臂部（200）位于主體部（100）的一端，而所述第二臂部（220）位于主體部（100）的另一端，其中所述第一臂部（200）的延伸方向與所述第二臂部（220）的延伸方向相同或相反。

4.根據權利要求1所述的多功能附件，其特征在于：所述第一臂部（200）和所述第二臂部（220）均位于主體部（100）的同一端。

5.根據權利要求4所述的多功能附件，其特征在于還包括設置在主體部（100）內且一端開口的空腔（120），其中所述空腔（120）的開口位于第一臂部（200）和第二臂部（220）之間。

6.根據權利要求1或2或3或4或5所述的多功能附件，其特征在于還包括位于主體部（100）外側的一對凹陷部（140），且所述凹陷部（140）的截面呈弧形。

7.根據權利要求6所述的多功能附件，其特征在于還包括相對設置在一凹陷部（140）兩側的一夾持部（240），所述夾持部（240）具有與凹陷部（140）相連通的夾持空間（242）。

8.一種多功能附件的組合，其特征在于其包括多功能附件（10）、用于固定多功能附件（10）的拖把桿（20）、以及與拖把桿（20）底端相連的抹布板（30），其中所述多功能附件（10）為權利要求2所述的多功能附件。

9.根據權利要求8所述的組合，其特征在于：所述主體部（100）遠離第一臂部（200）的一端與第一臂部（200）的末端位于同一平面上，且所述主體部（100）遠離第二臂部（220）的一端與第一臂部（200）的任意兩鋸齒（222）位于同一平面上。

10.根據權利要求8所述的組合，其特征在于：所述主體部（100）的延伸方向與第一臂部（200）的延伸方向相互垂直，也與第二臂部（220）的延伸方向相互垂直。

技術總結
本技術提供了一種多功能附件及組合，其包括具有空腔且頂部開口的主體部、與主體部一端與空腔頂部開口一體成型且向外延伸的第一臂部、以及與主體部一端一體成型且與第一臂部相對設置的第二臂部，其中所述第一臂部執行第一種功能，而所述第二臂部執行第二種功能。本技術優點是：既可以清理毛發又可以擠抹布板的水分，使用便捷，且方便固定。

技術研發人員：沈會方
受保護的技術使用者：蘇州華赫智能電器有限公司
技術研發日：20240606
技術公布日：2025/4/28
