本技術涉及食品鹵制設備領域，具體涉及一種預制菜鹵制機。

背景技術：

1、預制菜是現代餐飲行業的重要組成部分，其發展迅速、市場需求不斷增長。預制菜通過預先加工、調味、包裝等工序，使消費者能夠方便、快速地享用美食。這種食品加工模式不僅滿足了消費者對便捷性的需求，也為餐飲企業提供了標準化、規模化生產的可能性。在預制菜的眾多加工方法中，鹵制作為一種傳統而常見的烹飪技術，因其能夠賦予食材豐富的風味和獨特的口感，深受消費者喜愛。

2、在對肉制品進行鹵制處理時，現有的設備通常會將肉制品直接放置在鹵湯的內部，通過長時間的加熱浸泡來完成對肉制品的鹵制。然而，在鹵制過程中，鹵料在重力的作用下聚積在鹵湯的底部，從而導致位于鹵湯上方的肉制品入味效果較差，造成味道不均勻的問題。

技術實現思路

1、本實用新型的目的在于提供一種預制菜鹵制機，該鹵制機能夠?qū)崿F(xiàn)肉制品的均勻鹵制，提高鹵制效率。

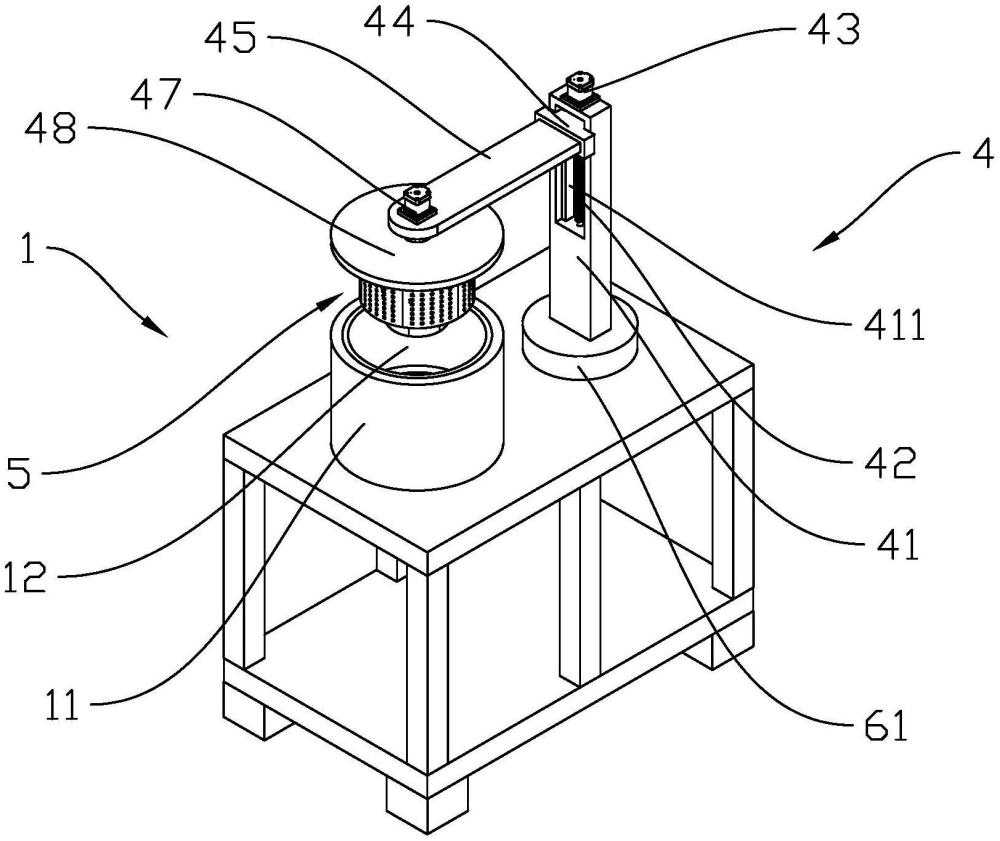

2、本實用新型解決上述問題所采用的技術方案是：一種預制菜鹵制機，包括鹵制機體，所述的鹵制機體上方固定連接有加熱筒，加熱筒套設有鹵制桶，鹵制桶內側的底部轉動設置有推進機構，推進機構通過旋轉推動鹵湯，所述的鹵制機體的一側設置有升降機構，升降機構的一側設置有支撐塊，支撐塊的一側固定有支撐板，支撐板的一端設置有支撐柱，支撐柱固定連接有上下貫穿的鹵料筒，所述的鹵料筒包括下方的筒座以及上方的臺座，臺座的側部以及底部均設有通孔。

3、優選的：所述的推進機構包括轉軸，轉軸軸接適配有驅動其旋轉的第一電機，且轉軸周向固定連接有多個葉片。

4、優選的：所述的升降機構包括立柱，立柱設置有與支撐塊滑動連接適配的導槽，導槽內轉動設置有與支撐塊螺紋適配的螺桿，立柱的頂部固定連接有第二電機，第二電機與螺桿軸連接并驅動螺桿旋轉帶動支撐塊沿導槽滑動。

5、優選的：所述的支撐柱適配有第三電機，第三電機固定連接于支撐板端部上方，第二電機的一端與支撐柱軸連接。

6、優選的：所述的升降機構的底部固定連接有支撐座，支撐座轉動設置于鹵制機體上，支撐座軸接于第四電機的一端并通過第四電機驅動其旋轉。

7、優選的：所述的鹵制桶內側上方設有與臺座高度一致的垂直段，垂直段的直徑大于臺座的外徑，鹵制桶內側下方設有收窄段，收窄段的直徑由上至下逐漸減小。

8、優選的：所述的鹵制桶底部設置有凸臺，推進機構的轉軸轉動設置于凸臺上。

9、優選的：所述的支撐柱固定連接有蓋板，蓋板與鹵制桶的頂部輪廓相適配。

10、本實用新型與現有技術相比，具有以下優點和效果：

11、本實用新型通過升降結構驅動鹵料筒進入鹵制桶內，使得鹵制桶內側底部轉動設置的推進機構位于其筒座的下方，通過推進機構旋轉推動鹵湯，鹵湯從鹵料筒的下方進入，從臺座的通孔流出，使鹵湯在鹵制桶內形成循環流動，圓臺上放置鹵料，鹵湯循環流動吸收鹵料并經過通孔逐漸擴散，鹵料始終處于臺座內，不與肉制品直接接觸。鹵制機體一側的升降機構，配合支撐塊、支撐板和支撐柱，實現了鹵料筒的升降調節。升降機構驅動鹵料筒反復升降，升降過程中肉制品產生微小的移動，肉制品之間的間隙發生變化，使得鹵湯能夠滲入間隙中，確保每一部分肉制品都能充分浸泡在鹵湯中，不僅可以避免鹵料沉積在底部，還能確保肉制品得到均勻的鹵制處理。

技術特征：

1.一種預制菜鹵制機，包括鹵制機體，其特征在于：所述的鹵制機體上方固定連接有加熱筒，加熱筒套設有鹵制桶，鹵制桶內側的底部轉動設置有推進機構，推進機構通過旋轉推動鹵湯，所述的鹵制機體的一側設置有升降機構，升降機構的一側設置有支撐塊，支撐塊的一側固定有支撐板，支撐板的一端設置有支撐柱，支撐柱固定連接有上下貫穿的鹵料筒，所述的鹵料筒包括下方的筒座以及上方的臺座，臺座的側部以及底部均設有通孔；所述的鹵制桶內側上方設有與臺座高度一致的垂直段，垂直段的直徑大于臺座的外徑，鹵制桶內側下方設有收窄段，收窄段的直徑由上至下逐漸減小。

2.根據權利要求1所述的一種預制菜鹵制機，其特征在于：所述的推進機構包括轉軸，轉軸軸接適配有驅動其旋轉的第一電機，且轉軸周向固定連接有多個葉片。

3.根據權利要求2所述的一種預制菜鹵制機，其特征在于：所述的升降機構包括立柱，立柱設置有與支撐塊滑動連接適配的導槽，導槽內轉動設置有與支撐塊螺紋適配的螺桿，立柱的頂部固定連接有第二電機，第二電機與螺桿軸連接并驅動螺桿旋轉帶動支撐塊沿導槽滑動。

4.根據權利要求3所述的一種預制菜鹵制機，其特征在于：所述的支撐柱適配有第三電機，第三電機固定連接于支撐板端部上方，第二電機的一端與支撐柱軸連接。

5.根據權利要求4所述的一種預制菜鹵制機，其特征在于：所述的升降機構的底部固定連接有支撐座，支撐座轉動設置于鹵制機體上，支撐座軸接于第四電機的一端并通過第四電機驅動其旋轉。

6.根據權利要求1所述的一種預制菜鹵制機，其特征在于：所述的鹵制桶底部設置有凸臺，推進機構的轉軸轉動設置于凸臺上。

7.根據權利要求6所述的一種預制菜鹵制機，其特征在于：所述的支撐柱固定連接有蓋板，蓋板與鹵制桶的頂部輪廓相適配。

技術總結
本技術公開了一種預制菜鹵制機，該鹵制機包括鹵制機體，所述的鹵制機體上方固定連接有加熱筒，加熱筒套設有鹵制桶，鹵制桶內側的底部轉動設置有推進機構，推進機構通過旋轉推動鹵湯，所述的鹵制機體的一側設置有升降機構，升降機構的一側設置有支撐塊，支撐塊的一側固定有支撐板，支撐板的一端設置有支撐柱，支撐柱固定連接有上下貫穿的鹵料筒，所述的鹵料筒包括下方的筒座以及上方的臺座，臺座的側部以及底部均設有通孔。本技術通過特定的結構設計，解決了傳統鹵制設備中肉制品入味不均的問題，提供了一種高效、均勻鹵制的設備解決方案。

技術研發人員：葉宇陽
受保護的技術使用者：黃山徽府源食品有限公司
技術研發日：20240619
技術公布日：2025/4/28
