本技術涉及烹飪器具，具體而言涉及一種蓋組件和烹飪器具。

背景技術：

1、目前，在相關技術中，烹飪器具中的蓋組件設置有旋合蓋結構和排氣結構。其中旋合蓋結構內通過電機驅動鎖扣實現對烹飪器具的打開或關閉，排氣結構內通過電磁鐵控制閥體，以實現閥體對排氣管的導通和關閉，這使得整體結構復雜，導致蓋組件結構復雜。

技術實現思路

1、本實用新型旨在至少解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型的第一方面提出一種蓋組件。

3、本實用新型的第二方面提出一種烹飪器具。

4、有鑒于此，本實用新型第一方面提供了一種蓋組件，蓋組件用于烹飪器具，烹飪器具包括鍋體，蓋組件能夠蓋設于鍋體上，蓋組件包括蓋體、鎖止部件、排氣部件、閥體、傳動組件和驅動組件。鎖止部件與蓋體連接，能夠相對于蓋體運動，且能夠與鍋體相配合；排氣部件的第一側朝向鍋體，能夠與鍋體相連通；閥體蓋設于排氣部件的第二側，以打開或封閉排氣部件；傳動組件與鎖止部件連接，且傳動組件能夠帶動閥體相對排氣部件運動，以使排氣部件導通或斷開；驅動組件與傳動組件相連接，以通過傳動組件驅動鎖止部件運動，以及通過傳動組件驅動閥體運動。

5、本技術所提供的一種蓋組件，用于烹飪器具，烹飪器具包括鍋體，蓋組件能夠蓋設于鍋體上，蓋組件中包括蓋體、鎖止部件、排氣部件、閥體、傳動組件和驅動組件。蓋組件中的蓋體可以扣合在鍋體上，蓋體與鍋體形成烹飪空間。蓋組件中還設置有鎖止部件，鎖止部件與蓋體連接，能夠相對于蓋體運動，且能夠與鍋體相配合，對鍋體進行封閉，當烹飪器具工作時，內部氣體受熱，內部環境的氣壓隨之增加，鎖止部件、排氣部件和鍋體的鍋體相配合，提高鍋體的密閉性，使鍋體內存在一定壓力，可以提高烹飪器具對食物的烹飪效果，同時鎖止部件的對鍋體的鎖定可以提高烹飪器具工作時的安全性，同時鎖止部件與蓋體連接，且能夠相對蓋體運動，便于烹飪器具的開合。蓋組件上設置有排氣部件，由于排氣部件的第一側朝向鍋體，能夠與鍋體相連通，所以當烹飪器具工作時，排氣部件可以對鍋體進行排氣，進而可以對烹飪器具鍋體的氣壓進行調整，提升烹飪器具的烹飪效果。同時蓋組件中設置有閥體，且閥體蓋設于排氣部件的第二側，以打開或封閉排氣部件，閥體可以控制對排氣部件的導通或者關閉，進而控制烹飪器具的排氣情況。蓋組件還設置有傳動組件，傳動組件與鎖止部件連接，進而控制鎖止部件相對鍋體的運動，實現對蓋體的鎖定狀態和解鎖狀態的控制，同時傳動組件能夠帶動閥體相對排氣部件運動，以使排氣部件導通或斷開，實現對閥體開合的控制，進而可以控制烹飪器具的排氣效果。由于蓋組件同時設置驅動組件，驅動組件與傳動組件相連接，以通過傳動組件驅動鎖止部件運動，以及通過傳動組件驅動閥體運動，進而可以實現打開或封閉排氣部件，所以可以通過驅動組件的驅動作用控制傳動組件工作，以達到分別控制排氣部件導通或關閉，同時也可以控制鎖止部件對鍋體的鎖止或解鎖，進而使排氣裝置和鎖扣裝置使用相同的驅動組件和傳動組件，簡化驅動組件和傳動組件的結構，提高對排氣部件和鎖止部件控制的控制裝置的一體性，進而減小蓋組件的體積，降低蓋組件的生產安裝成本，減少烹飪器具的生產安裝成本。

6、進一步地，通過設置可以同時控制鎖止部件和排氣部件排氣情況的驅動組件和傳動組件，簡化了蓋組件內驅動裝置的結構，進而減少工作噪音，提高用戶使用時的體驗感。

7、另外，本實用新型提供的上述技術方案中的蓋組件還可以具有如下附加技術特征：

8、在本實用新型的一些技術方案中，可選地，傳動組件具有第一位置、第二位置和第三位置；傳動組件處于第一位置，鎖止部件與鍋體鎖止，且閥體封閉排氣部件；傳動組件處于第二位置，鎖止部件與鍋體鎖止，且閥體打開排氣部件；傳動組件處于第三位置，鎖止部件與鍋體解鎖；驅動組件能夠驅動傳動組件在第一位置、第二位置和第三位置之間運動。

9、在該技術方案中，傳動組件具有第一位置、第二位置和第三位置，可以通過對傳動裝置位置的控制，實現對鎖止部件的開合狀態和閥體對排氣部件的開合狀態的控制；當傳動組件處于第一位置，鎖止部件與鍋體鎖止，且閥體下落扣合在排氣部件上，進而閥體封閉排氣部件，排氣部件密封，烹飪器具進入工作狀態便于對食物的烹飪；當傳動組件處于第二位置，鎖止部件與鍋體鎖止，且閥體位置上移，進而打開排氣部件，實現對鍋體鎖定的同時，對鍋體進行排氣，調整鍋體內部氣壓；當傳動組件處于第三位置時，鎖止部件與鍋體解鎖，使用人員可以打開鍋體；由于驅動組件能夠驅動傳動組件在第一位置、第二位置和第三位置之間運動，所以可以通過驅動組件同時控制排氣部件的導通或關閉以及蓋體的開合狀態，當烹飪器具工作時，可以對鍋體進行鎖定，同時通過閥體對排氣部件進行封閉，也可以在烹飪器具的烹飪結束后，鍋體處于有壓狀態時，鎖止蓋體，進行排氣調整鍋體氣壓，當鍋體壓強達到環境壓強時，可以接觸鍋體的鎖定狀態，所以通過設置傳動組件的第一位置、第二位置和第三位置以及驅動組件對傳動裝置的控制，可以提升鍋體排氣部件和鎖止部件相互配合工作的協調性，豐富蓋組件的開啟方式，同時簡化蓋組件的體積，降低蓋組件的生產安裝成本，進而減少烹飪器具的生產安裝成本。

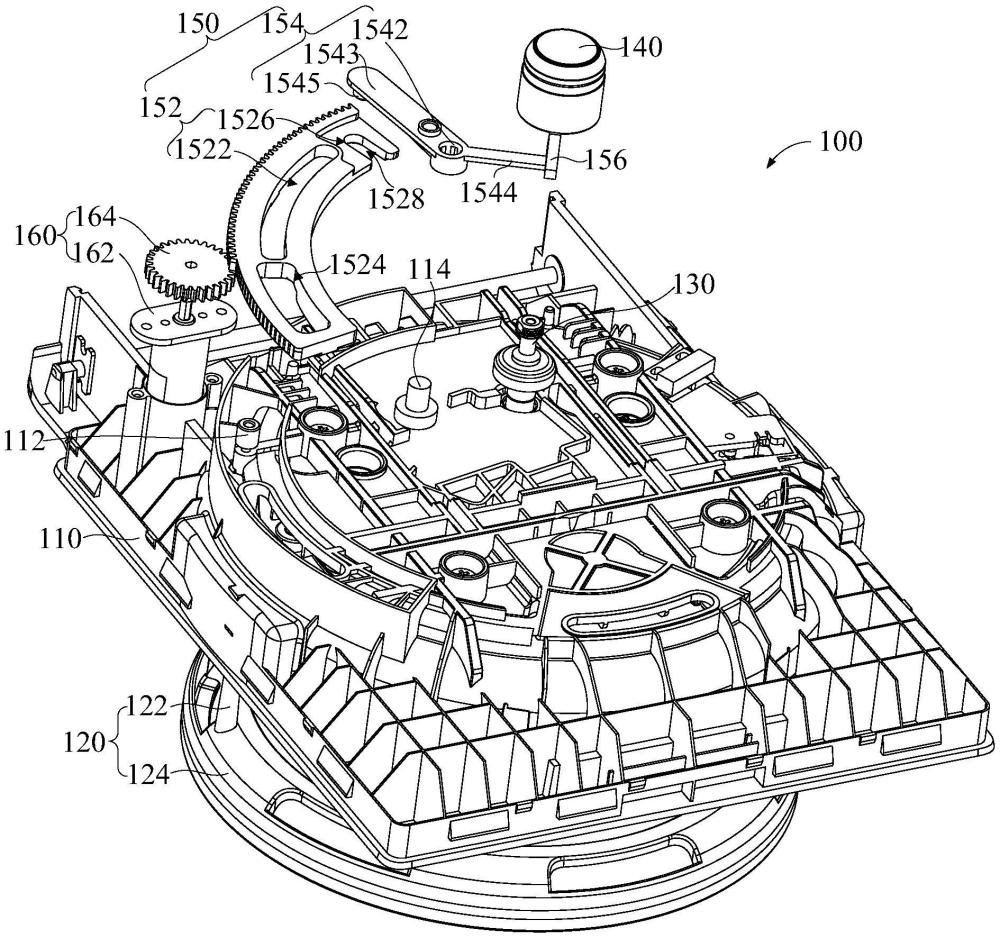

10、在本實用新型的一些技術方案中，可選地，傳動組件包括齒條，齒條上設置有第一滑槽；蓋體包括第一安裝柱，第一安裝柱位于第一滑槽內，能夠相對第一滑槽內滑動；驅動組件包括驅動部件和齒輪，驅動部件與齒輪連接，齒輪與齒條相嚙合。

11、在該技術方案中，傳動組件包括齒條，齒條上設置有第一滑槽；蓋體包括第一安裝柱，第一安裝柱位于第一滑槽內，能夠相對第一滑槽內滑動；驅動組件包括驅動部件和齒輪，由于驅動部件與齒輪連接，驅動部件可以驅動齒輪轉動，同時通過齒輪與齒條相嚙合，齒輪的轉動可以帶動齒條移動，進而傳動組件伴隨齒輪的轉動進行移動，由于設置在蓋體上的第一安裝柱位于第一滑槽內，且第一滑槽設置在齒條上，進而當齒條發生移動時，通過第一安裝柱可以對齒條的運動軌跡進行限制，通過齒條的移動可以帶動閥體對排氣部件的打開和關閉，同時齒條的移動還可以對鎖止部件的所致狀態進行控制，實現滑動開鎖和排氣。

12、具體地，驅動部件通過齒輪驅動齒條滑動，第一滑槽相對第一安裝柱進行滑動，進而傳動組件相對第一安裝柱進行滑動，當傳動組件移動到第一位置時，齒條控制鎖止部件對鍋體進行鎖定，齒條控制閥體封閉排氣部件。當傳動組件移動到第二位置時，齒條控制閥體打開排氣部件，此時鎖止部件仍處于鎖定狀態，鍋體進行排氣。當傳動組件移動到第三位置時，齒條控制鎖止部件處于解鎖狀態。

13、具體地，第一安裝柱設置在蓋體上，第一安裝柱的位置不變，傳動組件工作時，齒條相對第一安裝柱進行移動。

14、具體地，驅動部件可為電機。

15、在本實用新型的一些技術方案中，可選地，齒條設置有第二滑槽，第二滑槽與第一滑槽沿齒條的滑動方向并列布置；鎖止部件包括第二安裝柱，第二安裝柱設置于第二滑槽內，能夠在第二滑槽內滑動。

16、在該技術方案中，齒條設置有第二滑槽，第二滑槽與第一滑槽沿齒條的滑動方向并列布置；鎖止部件包括第二安裝柱，第二安裝柱設置于第二滑槽內，能夠在第二滑槽內滑動，當齒條位于第二位置時，第二滑槽相對第二安裝柱兩側都存在滑動距離，此時鎖止部件仍處于鎖定狀態，但傳動組件控制閥體打開排氣部件對鍋體進行排氣，進而可以在鎖止部件打開前實現排氣，提高烹飪器具的安全性和烹飪器具中排氣部件排氣和鎖止部件解鎖之間的相互配合。

17、具體地，驅動部件通過齒輪驅動齒條滑動，第一滑槽相對第一安裝柱進行滑動，進而傳動組件相對第一安裝柱進行滑動，當傳動組件移動到第一位置時，由于齒條發生滑動，帶動第二滑槽內的第二安裝柱，進而帶動鎖止部件進入鎖定狀態，齒條控制閥體封閉排氣部件。當傳動組件移動到第二位置時，齒條隨傳動組件移動到第二位置，第二滑槽對第二安裝柱沒有傳動效果，此時的鎖止部件仍處于鎖定狀態，齒條控制閥體打開排氣部件，實現在鎖止部件處于解鎖狀態前進行對鍋體的排氣，當傳動組件移動到第三位置時，齒條通過自身滑動控制第二滑槽內的第二安裝柱，由于第二安裝柱設置在鎖止部件，進而齒條對鎖止部件進行轉動，控制鎖止部件處于解鎖狀態。

18、在本實用新型的一些技術方案中，可選地，傳動組件還包括連桿和驅動塊，連桿與蓋體轉動連接，連桿的第一端與齒條連接；驅動塊與連桿的第二端連接，能夠頂起閥體。

19、在該技術方案中，傳動組件還包括連桿和驅動塊，連桿與蓋體轉動連接，連桿的第一端與齒條連接，連桿伴隨齒條移動相對蓋體轉動，驅動塊與連桿的第二端連接，驅動塊隨連桿的轉動相對移動，驅動塊運動至閥體下方后，可以頂起閥體，控制閥體打開排氣部件，對鍋體進行排氣。通過連桿和驅動塊的設置，可以通過傳動組件實現對閥體位置的控制，進而實現對排氣部件的打開或閉合狀態的控制，簡化控制裝置的結構，節約蓋組件的生產安裝成本，便于對閥體的驅動，方便控制烹飪器具進行排氣。

20、具體地，驅動部件通過齒輪驅動傳動組件滑動，由于連桿與傳動組件相連，連桿伴隨傳動組件的滑動發生位移，當傳動組件位于第一位置時，此時連桿位移，驅動塊與連桿連接的同時發生位移，驅動塊遠離閥體，控制閥體封閉排氣部件，當傳動組件位于第二位置時，驅動塊隨傳動組件和連桿的滑動移動到閥體的下方，將閥體擠壓向上，控制閥體打開排氣部件，實現對鍋體的排氣。

21、具體地，閥體扣合在排氣部件上方，通過閥體的自身重力對排氣部件進行閉合，驅動塊的運動軌跡和閥體扣合在排氣部件時的位置相重疊，當驅動塊運動到閥體處時，驅動塊對閥體進行擠壓，使得閥體向上移動，進而排氣部件導通，對鍋體進行排氣，當驅動塊遠離閥體時，閥體通過自身重力下落，關閉排氣部件，通過驅動塊對閥體的上下位置的控制，可以簡化控制排氣部件導通或關閉的裝置的結構，進而簡化蓋組件的結構，降低蓋組件的生產安裝成本。

22、進一步地，由于設置驅動塊控制閥體導通或者關閉排氣部件減少控制裝置的體積，所以可以相對增大排氣部件的體積，進而在保證整體體積不變的情況下，增大排氣空間，提高烹飪器具的排氣效率，提升用戶使用時的體驗感。

23、在本實用新型的一些技術方案中，可選地，驅動塊朝向閥體的側壁相對于閥體的側壁傾斜設置。

24、在該技術方案中，驅動塊朝向閥體的側壁相對于閥體的側壁傾斜設置，當驅動塊朝向閥體移動時，由于驅動塊的側壁傾斜設置，便于驅動塊將閥體向上頂起，傾斜設置的側壁可以減少驅動塊和閥體相對運動時的阻力，使閥體向上移動更加順暢。

25、在本實用新型的一些技術方案中，可選地，蓋體包括第三安裝柱，連桿包括安裝部、第一連接部和第二連接部，安裝部套設于第三安裝柱上；第一連接部的第一端與安裝部連接，第一連接部的第二端與齒條連接；第二連接部的第一端與安裝部連接，第二連接部的第二端與驅動塊連接。

26、在該技術方案中，蓋體包括第三安裝柱，連桿包括安裝部、第一連接部和第二連接部，安裝部套設于第三安裝柱上，安裝部可以在第三安裝柱上轉動；第一連接部的第一端與安裝部連接，第一連接部的第二端與齒條連接；第二連接部的第一端與安裝部連接，第二連接部的第二端與驅動塊連接，通過安裝部的連接，第一連接部和第二連接部可以在傳動組件的驅動下相對第三安裝柱轉動，進而實現通過連桿對閥體的上移和下降進行控制，進而控制閥體打開和關閉排氣部件，提高對排氣部件和鎖止部件控制的控制裝置的一體性，進而簡化蓋組件的體積，降低蓋組件的生產安裝成本，減少烹飪器具的生產安裝成本。

27、具體地，驅動部件通過齒輪驅動傳動組件滑動，由于連桿與傳動組件相連，連桿上的第一連接部和第二連接部在傳動組件的驅動下相對第三安裝柱轉動，當傳動組件位于第一位置時，由于連桿發生轉動，驅動塊與連桿的第二連接部的第二端連接，驅動塊運動到遠離閥體位置，控制閥體封閉排氣部件，當傳動組件運動到第二位置時，連桿的第二連接部的第二端上的驅動塊運動至閥體的下方，閥體受擠壓上移，控制閥體打開排氣部件對鍋體進行排氣。

28、在本實用新型的一些技術方案中，可選地，齒條設置有安裝槽，安裝槽具有開口，開口朝向連桿，連桿還包括第四安裝柱，第四安裝柱嵌于安裝槽內。

29、在該技術方案中，齒條設置有安裝槽，安裝槽具有開口，開口朝向連桿，連桿還包括第四安裝柱，第四安裝柱嵌于安裝槽內，所以通過將第四安裝柱嵌于安裝槽內，實現齒條和連桿的連接，進而實現對連桿的傳動，便于通過齒條對連桿的傳動，進而控制閥體對排氣部件的打開和閉合，進而簡化蓋組件的體積，降低蓋組件的生產安裝成本，減少烹飪器具的生產安裝成本。

30、在本實用新型的一些技術方案中，可選地，第一連接部與第二連接部之間具有第一夾角，第一夾角的角度大于等于90度，且小于等于180度。

31、在該技術方案中，第一連接部與第二連接部之間具有第一夾角，第一夾角的角度大于等于90度，且小于等于180度，通過對第一夾角的角度設置在90度至180度，減少第一連接部和第二連接部的總長度，進而減少連桿所占用的空間，便于蓋組件的生產安裝。

32、在本實用新型的一些技術方案中，可選地，驅動組件位于傳動組件遠離排氣部件的一側。

33、在該技術方案中，驅動組件位于傳動組件遠離排氣部件的一側，可以合理放置驅動組件，提升蓋組件內空間的利用率。

34、進一步地，烹飪器具的蓋組件的形狀可為正方形，由于蓋體的形狀為圓形，所以蓋體邊緣和蓋組件的邊緣留有空隙，將驅動組件設置在空隙處，可以在不影響蓋體安裝的同時合理利用蓋組件的內部空間，降低蓋組件的生產安裝成本。

35、本實用新型第二方面提供了一種烹飪器具，包括上述技術方案中任一項的蓋組件。

36、鎖止部件包括第一本體和多個第一鎖扣，多個第一鎖扣沿第一本體的周向間隔布置；鍋體設置有多個第二鎖扣；其中，傳動組件處于第一位置或第二位置，多個第一鎖扣與多個第二鎖扣相卡接；傳動組件處于第三位置，多個第一鎖扣與多個第二鎖扣相錯開。

37、本技術所提供的一種烹飪器具，包括上述技術方案中任一項的蓋組件。因此該種烹飪器具具備上述技術方案中任一項的蓋組件的全部有益效果，鎖止部件包括第一本體和多個第一鎖扣，多個第一鎖扣沿第一本體的周向間隔布置；鍋體設置有多個第二鎖扣；其中，傳動組件處于第一位置或第二位置，多個第一鎖扣與多個第二鎖扣相卡接，此時通過多個第一鎖扣和多個第二鎖扣的卡接配合，蓋體和鍋體之間處于鎖緊狀態，使用人員無法打開；傳動組件處于第三位置，多個第一鎖扣與多個第二鎖扣相錯開，此時蓋體和鍋體之間處于打開狀態，可以任意開合，通過第一本體周向的第一鎖扣和第二鎖扣可以相互配合實現鍋體的鎖緊和打開模式，提高烹飪器具工作時的安全性，提升用戶使用時的體驗感。

38、具體地，烹飪器具可為一種電壓力鍋。

39、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
