本申請涉及核電站作業爬梯及作業平臺，具體涉及一種適用于核電站豎梯上作業的安全平臺。

背景技術：

1、隨著地下綜合管廊、高大設備、建筑的生產運維需要，其設置的各類垂直逃生口、豎爬梯的運用也越來越多，在豎爬梯上作業的時長也越來越多。比如設備的定期維修、電纜敷設和管道安裝等都需要豎爬梯上進行作業。由于豎爬梯上并未設置作業面，豎梯上作業時只能腳踏豎爬梯的踩踏橫桿，系安全帶作業。然而受限于豎梯本身結構限制，腳與踩踏橫桿之間的接觸面相對較小，有打滑風險，增加了施工難度及高空墜落的風險，存在安全隱患。另外這種作業方式也不滿足核電站的相關操作規程要求。

2、若是通過搭設腳手架的方式來輔助在豎梯上構筑作業面，不僅增加了工作量、耗時耗力，且效率非常低下。

技術實現思路

1、本申請提供了一種適用于核電站豎梯上作業的安全平臺，用于解決核電站豎梯上沒有設置作業面，導致豎梯上作業不便、存在安全風險，且耗時費力、作業效率低的問題。本申請提供的適用于核電站豎梯上作業的安全平臺，通過第一掛接件和第二掛接件將支承組件和作業平臺可拆卸地掛接在豎梯上，實現了在核電站豎梯上快速構筑作業面的目的，便于人員踩踏作業，提高了作業效率，且避免了墜落風險，安全性更高。另外本申請安全平臺與豎梯之間采用掛接方式實現拆裝，操作起來更加方便，且結構簡單、成本低廉。

2、本申請提供了一種適用于核電站豎梯上作業的安全平臺，可拆卸地連接在豎梯上，所述安全平臺包括作業平臺、支承組件、第一掛接件、第二掛接件，其中：所述作業平臺水平固定連接在所述支承組件的上部；所述第一掛接件固定連接在所述支承組件或/和所述作業平臺朝向所述豎梯的一側；所述第二掛接件固定連接在所述支承組件朝向所述豎梯的一側，且所述第二掛接件處于所述第一掛接件的下方；所述第一掛接件和第二掛接件分別可拆卸地掛接在所述豎梯的上、下相鄰或相間的踩踏橫桿上，以將所述支承組件和作業平臺掛接在所述豎梯上。

3、在一些實施例中，還包括第一防脫組件和第二防脫組件，其中：所述第一防脫組件可拆卸地連接在所述第一掛接件或/和所述支承組件或/和所述作業平臺之間，且所述第一防脫組件至少部分縱向穿設于所述第一掛接件、并止擋于對應所述踩踏橫桿的下方，以將所述第一掛接件限位在對應所述踩踏橫桿上；所述第二防脫組件可拆卸地連接在所述第二掛接件或/和所述支承組件之間，且所述第二防脫組件至少部分縱向穿設于所述第二掛接件、并止擋于對應所述踩踏橫桿的下方，以將所述第二掛接件限位在對應所述踩踏橫桿上。

4、在一些實施例中，還包括牽拉件，所述牽拉件斜向下可拆卸地連接在所述豎梯與所述作業平臺或/和所述支承組件之間。

5、在一些實施例中，所述第一掛接件包括第一頂板和第一側板，所述第一頂板水平橫向設置，所述第一側板對應豎向固定連接在所述第一頂板橫向的兩側并向下延伸，以使所述第一掛接件構成向下開口的u型槽結構；所述第二掛接件包括第二頂板和第二側板，所述第二頂板水平橫向設置，所述第二側板對應豎向固定連接在所述第二頂板橫向的兩側并向下延伸，以使所述第二掛接件構成向下開口的u型槽結構。

6、在一些實施例中，所述第一掛接件和第二掛接件的u型槽結構的開槽深度均大于等于所述踩踏橫桿的橫截面高度。

7、在一些實施例中，所述作業平臺朝向所述豎梯的一側設有垂直向下彎折并橫向延伸的翻折邊，所述第一掛接件背離所述豎梯的對應所述第一側板抵靠并固定連接在所述翻折邊上。

8、在一些實施例中，所述支承組件包括固定架、水平支臂和斜向支臂，其中：所述固定架平行于所述豎梯設置；所述水平支臂至少有兩個、且水平縱向相對設置，所述水平支臂朝向所述豎梯的一端固定連接在所述固定架的上部，所述作業平臺固定連接在所述水平支臂上；所述斜向支臂至少有兩個、且分別斜向上固定連接在所述固定架的下部或/和所述第二掛接件與對應所述水平支臂之間，以形成對所述作業平臺的支撐。

9、在一些實施例中，所述固定架包括豎直管部和橫拉管部，所述豎直管部至少有兩個、且豎向相對設置，所述橫拉管部橫向固定連接在所述豎直管部之間。

10、在一些實施例中，所述水平支臂和斜向支臂的設置數量與所述豎直管部的設置數量相匹配；所述水平支臂朝向所述豎梯的一端分別固定連接在對應所述豎直管部的上端；所述斜向支臂分別斜向上固定連接在對應所述豎直管部的下部與對應所述水平支臂之間。

11、在一些實施例中，每一所述水平支臂均包括支撐頂板和支撐側板，所述支撐頂板水平縱向設置，所述支撐側板豎向固定連接在所述支撐頂板縱向的至少一側并向下延伸，以使所述水平支臂構成倒置的l型槽結構或者向下開口的u型槽結構。

12、本申請提供的適用于核電站豎梯上作業的安全平臺，其作業平臺水平固定連接在支承組件的上部，第一掛接件固定連接在支承組件或/和作業平臺朝向豎梯的一側，第二掛接件固定連接在支承組件朝向豎梯的一側，且對應處于第一掛接件的下方，第一掛接件和第二掛接件分別可拆卸地掛接在豎梯的上、下相鄰或相間的踩踏橫桿上。本申請提供的安全平臺，通過支承組件實現對作業平臺的水平固定與支撐，并通過上、下兩組對應設置的第一掛接件和第二掛接件，將支承組件和作業平臺可拆卸地掛接在豎梯上相鄰或相間的踩踏橫桿上，實現了在豎梯上快速構筑作業面的目的，使得作業人員能夠站在作業平臺上進行相關操作，便于人員踩踏作業，提高了作業效率，且避免了墜落風險。另外本申請安全平臺與豎梯之間采用掛接方式實現作業面的快捷拆裝，結構簡單、操作方便，且成本低廉。

技術特征：

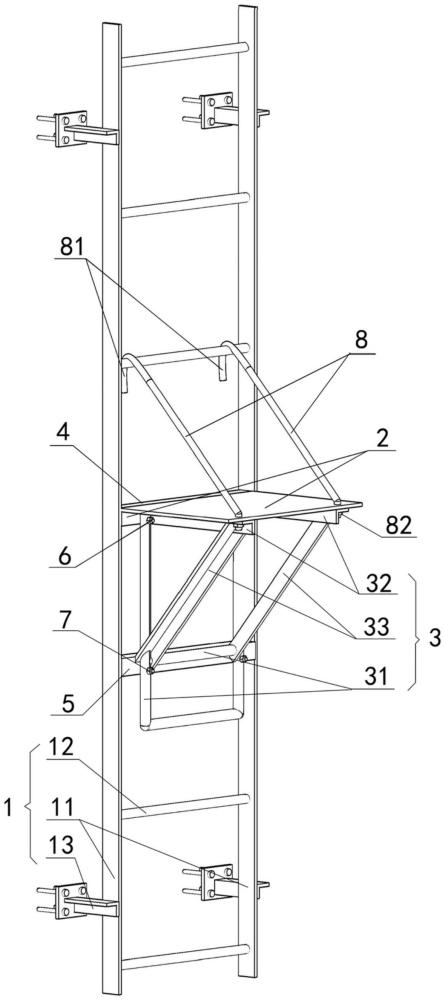

1.一種適用于核電站豎梯上作業的安全平臺，可拆卸地連接在豎梯(1)上，其特征在于，所述安全平臺包括作業平臺(2)、支承組件(3)、第一掛接件(4)、第二掛接件(5)，其中：

2.根據權利要求1所述的適用于核電站豎梯上作業的安全平臺，其特征在于，還包括第一防脫組件(6)和第二防脫組件(7)，其中：

3.根據權利要求1所述的適用于核電站豎梯上作業的安全平臺，其特征在于，還包括牽拉件(8)，所述牽拉件(8)斜向下可拆卸地連接在所述豎梯(1)與所述作業平臺(2)或/和所述支承組件(3)之間。

4.根據權利要求1所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述第一掛接件(4)包括第一頂板(41)和第一側板(42)，所述第一頂板(41)水平橫向設置，所述第一側板(42)對應豎向固定連接在所述第一頂板(41)橫向的兩側并向下延伸，以使所述第一掛接件(4)構成向下開口的u型槽結構；

5.根據權利要求4所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述第一掛接件(4)和第二掛接件(5)的u型槽結構的開槽深度均大于等于所述踩踏橫桿(12)的橫截面高度。

6.根據權利要求4所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述作業平臺(2)朝向所述豎梯(1)的一側設有垂直向下彎折并橫向延伸的翻折邊(22)，所述第一掛接件(4)背離所述豎梯(1)的對應所述第一側板(42)抵靠并固定連接在所述翻折邊(22)上。

7.根據權利要求1所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述支承組件(3)包括固定架(31)、水平支臂(32)和斜向支臂(33)，其中：

8.根據權利要求7所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述固定架(31)包括豎直管部(311)和橫拉管部(312)，所述豎直管部(311)至少有兩個、且豎向相對設置，所述橫拉管部(312)橫向固定連接在所述豎直管部(311)之間。

9.根據權利要求8所述的適用于核電站豎梯上作業的安全平臺，其特征在于，所述水平支臂(32)和斜向支臂(33)的設置數量與所述豎直管部(311)的設置數量相匹配；

10.根據權利要求7所述的適用于核電站豎梯上作業的安全平臺，其特征在于，每一所述水平支臂(32)均包括支撐頂板(321)和支撐側板(322)，所述支撐頂板(321)水平縱向設置，所述支撐側板(322)豎向固定連接在所述支撐頂板(321)縱向的至少一側并向下延伸，以使所述水平支臂(32)構成倒置的l型槽結構或者向下開口的u型槽結構。

技術總結
本申請提供一種適用于核電站豎梯上作業的安全平臺，涉及核電站作業爬梯及作業平臺技術領域，可拆卸地連接在豎梯上，包括作業平臺、支承組件、第一掛接件、第二掛接件，作業平臺水平固定連接在支承組件的上部；第一掛接件固定連接在支承組件或/和作業平臺朝向豎梯的一側；第二掛接件固定連接在支承組件朝向豎梯的一側，且第二掛接件處于第一掛接件的下方；第一掛接件和第二掛接件分別可拆卸地掛接在豎梯的上、下相鄰或相間的踩踏橫桿上。本申請通過第一掛接件和第二掛接件將支承組件和作業平臺可拆卸地掛接在豎梯上，提高了作業效率，避免了墜落風險，安全性更高，且結構簡單、操作方便，成本低廉。

技術研發人員：徐志軍,劉文元,張彩良,高祿平,劉劍,晏亮,杜秋波
受保護的技術使用者：福建寧德核電有限公司
技術研發日：20240710
技術公布日：2025/4/28
