本技術涉及座位靠墊，特別的涉及一種軟質座位靠墊。

背景技術：

1、靠墊是臥室內不可缺少的織物制品，它使用舒適并具有其他物品不可替代的裝飾作用。用靠墊來調節人體與座位、床位的接觸點以獲得更舒適的角度來減輕疲勞。因靠墊使用方便、靈活，便于人們用于各種場合環境。

2、經檢索中國專利“一種便攜可調節座椅靠墊”，公告號為“cn213640301u”，該專利通過靠墊本體和座椅夾組成，座椅夾可以快速固定在座椅上，并可以從座椅上快速拆下，為靠墊本體提供支撐并可以使靠墊本體上下移動，為座位上的人提供休息大面積接觸的倚枕條件以及合適的支撐高度，靠墊本體和座椅夾可以拆開，方便清洗靠墊本體，但是該裝置在使用時對人體支撐效果較差，不方便根據需求對靠墊的支撐厚度與高度進行調節，降低了靠墊的舒適度。

3、因此，提出一種軟質座位靠墊以解決上述問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種軟質座位靠墊，改善了不方便根據需求對靠墊的支撐厚度與高度進行調節的問題。

2、本實用新型通過以下技術方案來實現上述目的，一種軟質座位靠墊，包括靠墊主體，所述靠墊主體內壁的一端設置有支撐板；支撐機構，可以根據需求對座位靠墊厚度與高度進行調節的所述支撐機構設置于靠墊主體的一端；其中，所述支撐機構包括設置于靠墊主體內壁兩側的加固板，所述靠墊主體的一端固定連接有安裝板，所述靠墊主體的一端設置有調節組件。

3、優選的，所述支撐機構還包括滑動連接于靠墊主體內壁的靠背，所述支撐板的一端螺紋連接有螺紋桿，所述螺紋桿的一端依次貫穿支撐板和靠墊主體并與靠背轉動連接，所述靠背的內壁固定連接有支撐墊，可以對座位靠墊支撐厚度進行快速調節，提高座位靠墊的舒適度。

4、優選的，所述支撐板的一端固定連接有兩個伸縮桿，所述伸縮桿的一端貫穿靠墊主體并與靠背固定連接，在靠背使用時可以對其進行限位支撐。

5、優選的，所述安裝板表面的一端開設有數個均勻分布的限位槽，安裝板一端的限位槽可以提高靠墊與座位之間的摩擦力，防止其在使用時發生位移。

6、優選的，所述調節組件包括固定連接于支撐板兩側的背帶，所述背帶的外壁設置有魔術貼，可以對座位靠墊的位置進行固定。

7、優選的，所述安裝板的兩側均卡接有安裝塊，所述安裝塊的一側固定連接有卡塊，所述卡塊卡接于安裝板的內壁，所述安裝塊的一端滑動連接有掛鉤，通過與掛鉤相配合可以對靠墊的高度進行調節，提高靠墊的支撐效果。

8、優選的，所述安裝塊的一端固定連接有滑塊，所述掛鉤的表面開設有與滑塊相匹配的滑槽，方便帶動靠墊進行上下移動。

9、優選的，所述掛鉤的一側開設有數個均勻分布的卡槽，所述卡槽的一側卡接有限位桿，所述限位桿的一端貫穿掛鉤并延伸至滑塊的內壁，可以對靠墊的高度進行固定。

10、本實用新型的有益效果是：

11、1、通過設置支撐機構，在對座位靠墊的支撐厚度進行調節時，靠墊為柔性材質可以提高使用者的舒適度，加固板對其進行加固支撐，轉動螺紋桿與支撐板相配合可以帶動靠背向一端移動對靠墊的支撐厚度進行調節，支撐墊為柔性材質制成，提高靠背的舒適度，安裝板與限位槽相配合可以提高靠墊與座位之間的摩擦力，防止靠墊在使用時發生偏移，可以根據需求對靠墊的厚度進行調節，提高靠墊的舒適度。

12、2、通過設置調節組件，在對座位靠墊的高度進行調節時，靠墊通過支撐板兩側的背帶與魔術貼相配合可以對其進行安裝固定，通過魔術貼相配合可以將其固定在不同大小的座位上，靠墊安裝在安裝塊上，掛鉤安裝在座位上，安裝塊通過滑塊與滑槽相配合帶動靠墊進行上下移動，對靠墊的高度進行調節，限位桿與卡槽相配合插入滑塊內對靠墊進行固定，方便對座位靠墊的高度進行調節，提高裝置的使用效果。

技術特征：

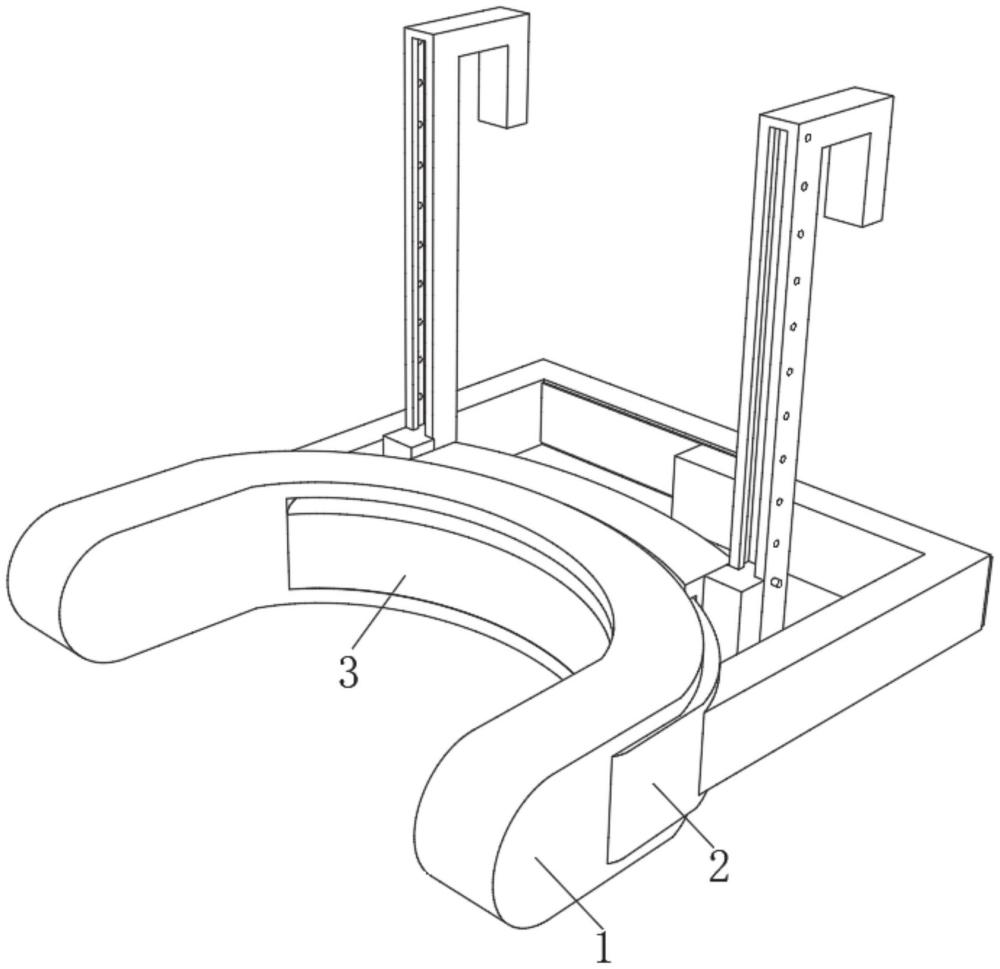

1.一種軟質座位靠墊，其特征在于，包括：

2.根據權利要求1所述的一種軟質座位靠墊，其特征在于：所述支撐機構(3)還包括滑動連接于靠墊主體(1)內壁的靠背(303)，所述支撐板(2)的一端螺紋連接有螺紋桿(304)，所述螺紋桿(304)的一端依次貫穿支撐板(2)和靠墊主體(1)并與靠背(303)轉動連接，所述靠背(303)的內壁固定連接有支撐墊(305)。

3.根據權利要求2所述的一種軟質座位靠墊，其特征在于：所述支撐板(2)的一端固定連接有兩個伸縮桿(306)，所述伸縮桿(306)的一端貫穿靠墊主體(1)并與靠背(303)固定連接。

4.根據權利要求1所述的一種軟質座位靠墊，其特征在于：所述安裝板(302)表面的一端開設有數個均勻分布的限位槽(307)。

5.根據權利要求1所述的一種軟質座位靠墊，其特征在于：所述調節組件(308)包括固定連接于支撐板(2)兩側的背帶(3081)，所述背帶(3081)的外壁設置有魔術貼(3082)。

6.根據權利要求1所述的一種軟質座位靠墊，其特征在于：所述安裝板(302)的兩側均卡接有安裝塊(3083)，所述安裝塊(3083)的一側固定連接有卡塊(3084)，所述卡塊(3084)卡接于安裝板(302)的內壁，所述安裝塊(3083)的一端滑動連接有掛鉤(3085)。

7.根據權利要求6所述的一種軟質座位靠墊，其特征在于：所述安裝塊(3083)的一端固定連接有滑塊(3086)，所述掛鉤(3085)的表面開設有與滑塊(3086)相匹配的滑槽(3087)。

8.根據權利要求6所述的一種軟質座位靠墊，其特征在于：所述掛鉤(3085)的一側開設有數個均勻分布的卡槽(3088)，所述卡槽(3088)的一側卡接有限位桿(3089)，所述限位桿(3089)的一端貫穿掛鉤(3085)并延伸至滑塊(3086)的內壁。

技術總結
本技術涉及座位靠墊技術領域，具體的說是一種軟質座位靠墊，包括靠墊主體，所述靠墊主體內壁的一端設置有支撐板；支撐機構，可以根據需求對座位靠墊厚度與高度進行調節的所述支撐機構設置于靠墊主體的一端；通過設置支撐機構，在對座位靠墊的支撐厚度進行調節時，靠墊為柔性材質可以提高使用者的舒適度，加固板對其進行加固支撐，支撐板可以對靠墊進行支撐，轉動螺紋桿與支撐板相配合可以帶動靠背向一端移動對靠墊的支撐厚度進行調節，支撐墊為柔性材質制成，提高靠背的舒適度，安裝板與限位槽相配合可以提高靠墊與座位之間的摩擦力，防止靠墊在使用時發生偏移，可以根據需求對靠墊的厚度進行調節，提高靠墊的舒適度。

技術研發人員：吳春芽
受保護的技術使用者：蘇州仕通電子科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
