本技術涉及門，尤其涉及一種斷橋鋁型材裝甲門。

背景技術：

1、隨著社會的發展和人們生活水平的提高，對于住宅安全的要求也日益增加。傳統的門類制品，如木質門、鋼制門等，在安全性、耐用性以及美觀性方面已經不能滿足現代住宅的需求。特別是在高端住宅、商業建筑和公共設施等領域，對門的防護性能、保溫隔音效果以及外觀設計有著更高的標準。

2、目前市場上主流的裝甲門型材結構，都沒有設置尼龍隔熱橋，型材結構普遍為單層材料，側面固定螺絲也是在單層型材上面開孔，再擴沉頭孔固定明裝螺絲安裝，螺絲外露影響美觀，填充材料普遍是蜂窩紙或者鋁箔，保溫隔熱、隔音防噪等表現不佳。故需要對上述問題做出改進。

技術實現思路

1、本實用新型針對現有技術中存在的保溫隔熱、隔音防噪表現不佳等缺陷，提供了新的一種斷橋鋁型材裝甲門。

2、為了解決上述技術問題，本實用新型通過以下技術方案實現：

3、一種斷橋鋁型材裝甲門，包括門框、母門、子門，還包括密封斷橋結構，所述密封斷橋結構包括內鎖邊結構、外鉸框結構，所述內鎖邊結構設置于所述母門、所述子門之間，所述外鉸框結構設置于所述門框的內側并與所述母門、所述子門配合。

4、密封斷橋結構用于加強門的密封性能。內鎖邊結構用于加強母門、子門之間的密封性能。外鉸框結構用于加強門框與母門、子門之間的密封性能。

5、本實用新型通過上述設計，顯著提高了門的保溫隔熱、隔音防噪、氣密抗風壓、防結霜性能，而且門的強度高。

6、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述內鎖邊結構包括母門鎖邊、子門鎖邊，所述母門鎖邊與所述子門鎖邊配合形成內密封層。

7、母門鎖邊、子門鎖邊分別加強了母門、子門的結構穩定性。母門鎖邊、子門鎖邊配合形成內密封層，進一步提高了母門、子門之間的密封性能。

8、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述母門鎖邊與所述子門鎖邊之間設置有蓋邊膠條。

9、蓋邊膠條用于提高內密封層的密封性能。

10、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述外鉸框結構與所述門框配合形成外密封層。

11、外鉸框結構加強了母門、子門的結構穩定性。外鉸框結構與門框配合形成外密封層，進一步提高了門框與母門、子門之間的密封性能。

12、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述母門鎖邊、所述子門鎖邊、所述外鉸框結構都設置有對稱穿條斷橋結構。

13、對稱穿條斷橋結構用于提高結構穩定性和密封性能，對稱穿條斷橋結構長度方向不易彎曲，使母門、子門的門縫均勻，密封性高。

14、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述母門鎖邊、所述子門鎖邊、所述外鉸框結構都設置有空腔密封膠條。

15、空腔密封膠條用于提高密封性能。

16、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述母門、所述子門都設置有前板、門芯、后板，所述母門鎖邊、所述子門鎖邊、所述外鉸框結構都依次連接所述前板、所述門芯、所述后板。

17、母門鎖邊、子門鎖邊、外鉸框結構保障了母門、子門的結構強度。

18、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述子門鎖邊的后側蓋住所述母門鎖邊的后側。

19、上述設計進一步提高了母門、子門之間的密封性能。

20、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述門框的外兩側設置有鉸鏈擋板結構，鉸鏈擋板結構內設置有暗鉸鏈。

21、鉸鏈擋板結構用于設置暗鉸鏈，提高了安全性和美觀度。

22、作為優選，上述所述的一種斷橋鋁型材裝甲門，所述門框的上側設置有上擋板結構，所述門框的下側設置有下擋板結構。

23、上擋板結構、下擋板結構用于配合外鉸框結構，提高密封性能。

技術特征：

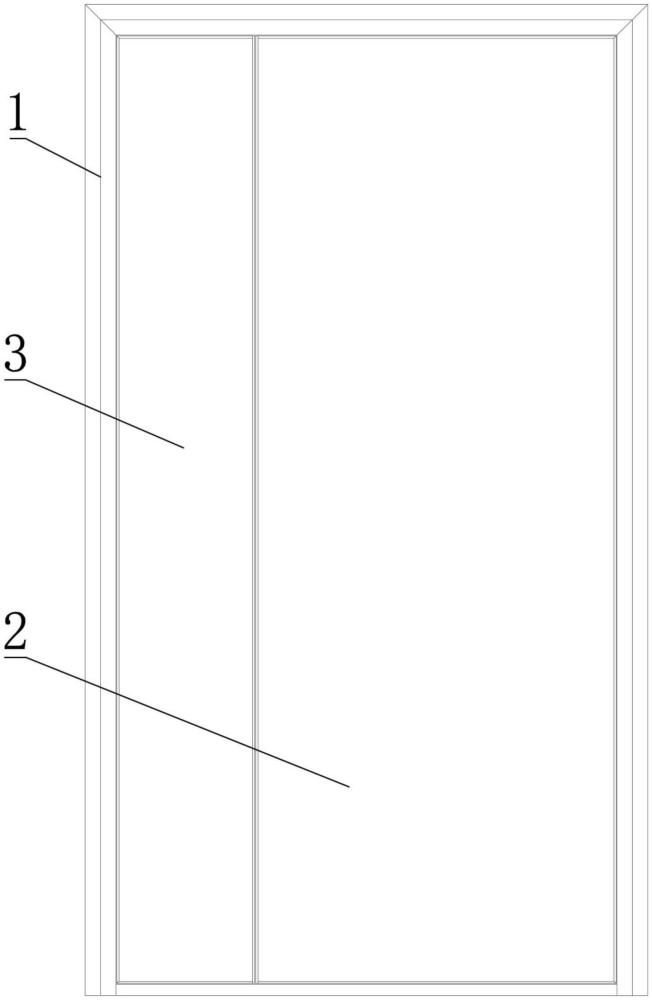

1.一種斷橋鋁型材裝甲門，包括門框(1)、母門(2)、子門(3)，其特征在于：還包括密封斷橋結構，所述密封斷橋結構包括內鎖邊結構(4)、外鉸框結構(5)，所述內鎖邊結構(4)設置于所述母門(2)、所述子門(3)之間，所述外鉸框結構(5)設置于所述門框(1)的內側并與所述母門(2)、所述子門(3)配合，所述內鎖邊結構(4)包括母門鎖邊(41)、子門鎖邊(42)，所述母門鎖邊(41)與所述子門鎖邊(42)配合形成內密封層(43)。

2.根據權利要求1所述的一種斷橋鋁型材裝甲門，其特征在于：所述母門鎖邊(41)與所述子門鎖邊(42)之間設置有蓋邊膠條(44)。

3.根據權利要求1所述的一種斷橋鋁型材裝甲門，其特征在于：所述外鉸框結構(5)與所述門框(1)配合形成外密封層(51)。

4.根據權利要求3所述的一種斷橋鋁型材裝甲門，其特征在于：所述母門鎖邊(41)、所述子門鎖邊(42)、所述外鉸框結構(5)都設置有對稱穿條斷橋結構(52)。

5.根據權利要求3所述的一種斷橋鋁型材裝甲門，其特征在于：所述母門鎖邊(41)、所述子門鎖邊(42)、所述外鉸框結構(5)都設置有空腔密封膠條(53)。

6.根據權利要求3所述的一種斷橋鋁型材裝甲門，其特征在于：所述母門(2)、所述子門(3)都設置有前板(6)、門芯(7)、后板(8)，所述母門鎖邊(41)、所述子門鎖邊(42)、所述外鉸框結構(5)都依次連接所述前板(6)、所述門芯(7)、所述后板(8)。

7.根據權利要求2所述的一種斷橋鋁型材裝甲門，其特征在于：所述子門鎖邊(42)的后側蓋住所述母門鎖邊(41)的后側。

8.根據權利要求1所述的一種斷橋鋁型材裝甲門，其特征在于：所述門框(1)的外兩側設置有鉸鏈擋板結構(11)，鉸鏈擋板結構(11)內設置有暗鉸鏈(12)。

9.根據權利要求1所述的一種斷橋鋁型材裝甲門，其特征在于：所述門框(1)的上側設置有上擋板結構(13)，所述門框(1)的下側設置有下擋板結構(14)。

技術總結
本技術公開了一種斷橋鋁型材裝甲門，包括門框、母門、子門，還包括密封斷橋結構，密封斷橋結構包括內鎖邊結構、外鉸框結構，內鎖邊結構設置于母門、子門之間，外鉸框結構設置于門框的內側并與母門、子門配合。密封斷橋結構用于加強門的密封性能。內鎖邊結構用于加強母門、子門之間的密封性能。外鉸框結構用于加強門框與母門、子門之間的密封性能。本技術通過上述設計，顯著提高了門的保溫隔熱、隔音防噪、氣密抗風壓、防結霜性能，而且門的強度高。

技術研發人員：程新貴,黃鋒,董中文
受保護的技術使用者：新多集團股份有限公司
技術研發日：20240815
技術公布日：2025/4/28
