本技術涉及課桌的收納與升降挪移，具體為一種具有收納功能的課桌。

背景技術：

1、收納課桌是一種專為優化學習空間而設計的家具，它通過集成的儲存解決方案，提供充足的收納空間，幫助學生保持桌面整潔，這種課桌結合了人體工程學設計，確保使用者舒適，同時采用可調節的功能，適應不同年齡段和孩子的成長需求；

2、收納課桌通常采用插桿限位方式調整桌子高度，這種升降結構簡單但存在危險性且操作不便，在拔掉插桿使桌子脫離限位時，桌子的重量加上書本的重量全部失去支撐，對于力氣較小的學生來說調節相當不便，而且課桌底部通常沒有可調用的輪子，搬運不便。

技術實現思路

1、本實用新型的目的在于提供一種具有收納功能的課桌，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有收納功能的課桌，包括底座、安裝在底座上的支撐腿和設置在支撐腿上方的桌板，所述支撐腿上設置有升降挪移機構，所述桌板下方設置有回彈機構，所述回彈機構設置在升降挪移機構的后方；

3、所述升降挪移機構包括緩降組件、抬升組件和挪移組件，所述緩降組件和抬升組件同一水平設置，所述挪移組件設置在緩降組件的下方。

4、優選的，所述緩降組件包括支撐套、恒流閥和儲液箱，所述支撐套套設在支撐腿上，所述支撐套上端與桌板下表面固定連接，所述支撐套之間連通設置有連通管，所述恒流閥與連通管連通設置，所述恒流閥和儲液箱均固定連接在桌板的下表面，所述恒流閥和儲液箱之間連通設置有輸流管。

5、優選的，所述抬升組件包括升壓箱，所述升壓箱固定連接在儲液箱下表面，所述升壓箱和儲液箱連通設置，所述升壓箱內部滑動連接有滑動板，所述滑動板下表面固定連接有傳動桿，所述桌板下方固定連接有撬柱，所述撬柱和傳動桿上設置有撬桿，所述撬桿與傳動桿轉動連接，所述撬桿與撬柱滑動連接。

6、優選的，所述支撐套之間連通設置有回液管，所述儲液箱上安裝有換向閥，所述換向閥與儲液箱和回液管連通設置。

7、優選的，所述挪移組件包括液流管，所述液流管與支撐腿內部連通設置，所述底座內部開設有槽型口，所述槽型口與支撐腿內部連通設置有連通口，所述底座內部連通口下方滑動連接有活塞盤，所述活塞盤下方轉動連接有滾輪架，所述滾輪架與底座內壁滑動連接，所述滾輪架上轉動連接有輪子。

8、優選的，所述回彈機構包括桌兜，所述桌兜固定連接在桌板下表面，所述桌兜前方設置有擋板，所述桌兜內部滑動連接有收納箱，所述收納箱后端固定連接有延伸板，所述延伸板上安裝有彈性件，所述收納箱前方固定連接有把手。

9、優選的，所述支撐套上安裝有插口。

10、與現有技術相比，本實用新型提供了一種具有收納功能的課桌，具備以下有益效果：

11、升降挪移機構用于調節桌子的高度，還可通過輪子使桌子挪動更省力，具體通過恒流閥控制支撐套內部液體流出速度，使桌子在不同重力下?lián)碛邢嗤南陆邓俣龋乐棺雷釉谡{(diào)低過程中猛然下降而帶來危害，而且不同于多個固定點位的調節，該裝置可以在任何位置關閉恒流閥來停止桌子的調低，增加調整的精度，以適應更多身高不同的孩子，通過抬升組件可使液體抬升支撐套，使桌子調高，通過換向閥切換抬升組件提供的液壓力作用對象，可實現將挪移組件伸展出，挪移組件中的萬向輪可使桌子移動更加方便，挪移結束后調整換向閥可使輪子縮回。

12、回彈機構可使桌兜在拉開后自動縮回，具體通過學生拉動把手使收納箱脫離桌兜，過程中彈性件被擋板和收納箱擠壓，彈性件在這個過程中積蓄能量，在學生放開把手后，彈性件釋放能量，帶動收納箱復位。

技術特征：

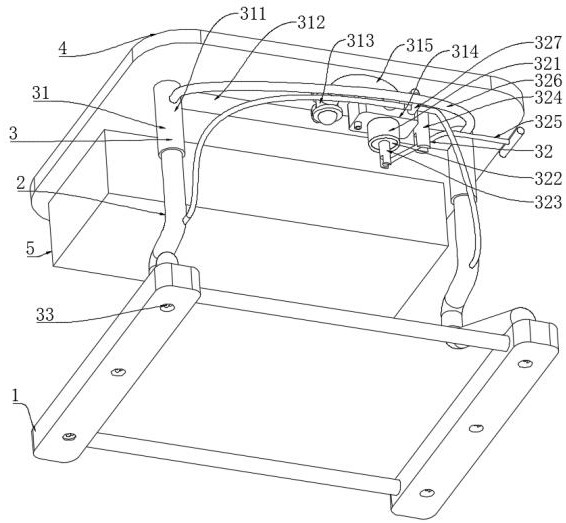

1.一種具有收納功能的課桌，包括底座（1）、安裝在底座（1）上的支撐腿（2）和設置在支撐腿（2）上方的桌板（4），其特征在于：所述支撐腿（2）上設置有升降挪移機構（3），所述桌板（4）下方設置有回彈機構（5），所述回彈機構（5）設置在升降挪移機構（3）的后方；

2.根據權利要求1所述的一種具有收納功能的課桌，其特征在于：所述緩降組件（31）包括支撐套（311）、恒流閥（313）和儲液箱（314），所述支撐套（311）套設在支撐腿（2）上，所述支撐套（311）上端與桌板（4）下表面固定連接，所述支撐套（311）之間連通設置有連通管（312），所述恒流閥（313）與連通管（312）連通設置，所述恒流閥（313）和儲液箱（314）均固定連接在桌板（4）的下表面，所述恒流閥（313）和儲液箱（314）之間連通設置有輸流管（315）。

3.根據權利要求1所述的一種具有收納功能的課桌，其特征在于：所述抬升組件（32）包括升壓箱（321），所述升壓箱（321）固定連接在儲液箱（314）下表面，所述升壓箱（321）和儲液箱（314）連通設置，所述升壓箱（321）內部滑動連接有滑動板（322），所述滑動板（322）下表面固定連接有傳動桿（323），所述桌板（4）下方固定連接有撬柱（324），所述撬柱（324）和傳動桿（323）上設置有撬桿（325），所述撬桿（325）與傳動桿（323）轉動連接，所述撬桿（325）與撬柱（324）滑動連接。

4.根據權利要求2所述的一種具有收納功能的課桌，其特征在于：所述支撐套（311）之間連通設置有回液管（326），所述儲液箱（314）上安裝有換向閥（327），所述換向閥（327）與儲液箱（314）和回液管（326）連通設置。

5.根據權利要求1所述的一種具有收納功能的課桌，其特征在于：所述挪移組件包括液流管（331），所述液流管（331）與支撐腿（2）內部連通設置，所述底座（1）內部開設有槽型口（332），所述槽型口（332）與支撐腿（2）內部連通設置有連通口（333），所述底座（1）內部連通口（333）下方滑動連接有活塞盤（334），所述活塞盤（334）下方轉動連接有滾輪架（335），所述滾輪架（335）與底座（1）內壁滑動連接，所述滾輪架（335）上轉動連接有輪子（336）。

6.根據權利要求1所述的一種具有收納功能的課桌，其特征在于：所述回彈機構（5）包括桌兜（501），所述桌兜（501）固定連接在桌板（4）下表面，所述桌兜（501）前方設置有擋板（502），所述桌兜（501）內部滑動連接有收納箱（503）所述收納箱（503）后端固定連接有延伸板（504），所述延伸板（504）上安裝有彈性件（505），所述收納箱（503）前方固定連接有把手（506）。

7.根據權利要求2所述的一種具有收納功能的課桌，其特征在于：所述支撐套（311）上安裝有插口。

技術總結
本技術涉及課桌的收納與升降挪移技術領域，且公開了一種具有收納功能的課桌，包括底座、安裝在底座上的支撐腿和設置在支撐腿上方的桌板，所述支撐腿上設置有升降挪移機構，所述桌板下方設置有回彈機構，所述回彈機構設置在升降挪移機構的后方，所述升降挪移機構用于調節桌子的高度，還可通過輪子使桌子挪動更省力，具體通過恒流閥控制支撐套內部液體流出速度，使桌子在不同重力下?lián)碛邢嗤南陆邓俣龋乐棺雷釉谡{(diào)低過程中猛然下降而帶來危害，該裝置可以在任何位置關閉恒流閥來停止桌子的調低，增加調整的精度，通過換向閥切換抬升組件提供的液壓力作用對象，可實現將挪移組件伸展出，挪移組件中的萬向輪可使桌子移動更加方便。

技術研發人員：張鐵柱,徐長虹,喬英華,張強
受保護的技術使用者：遼寧文彬教學設備有限公司
技術研發日：20240906
技術公布日：2025/4/28
