本發明涉及一種整豆磨粉用的研磨設備，屬于應用圓盤式碾磨機的碾碎和粉碎。

背景技術：

1、磨豆機是一種專門用于將烘烤后的豆子研磨成粉末的機器，是制作咖啡粉、豆粉等的重要工具，通過高速旋轉的刀片或磨盤將豆子精細研磨，使豆粉具有適當?shù)牧６群途鶆蛐裕瑥亩_保沖泡出的咖啡或豆飲口感濃郁、香氣四溢。磨豆機種類繁多，從手動到電動，從家用到商用，各具特色，滿足不同人群和場合的需求。

2、常見的磨豆設備中，靜電導致的豆粉粘附問題和研磨過程中產生的熱量積聚導致豆料額外烘烤一直是影響豆粉質量的關鍵因素。同時，傳統的推粉裝置和靜電消除方式存在效率低下、易卡粉等缺陷，影響了設備的穩定運行和豆粉的利用率。因此，需要一種能夠高效消除靜電、減少熱量積聚，并提高豆粉滑落效率和品質的研磨設備，以滿足市場對高品質豆粉的需求。

技術實現思路

1、本發明針對以上現有技術中存在的缺陷，提供一種整豆磨粉用的研磨設備，解決的問題是常見的磨豆設備中靜電導致的豆粉粘附問題和研磨過程中產生的熱量積聚導致豆料額外烘烤影響豆粉質量等。

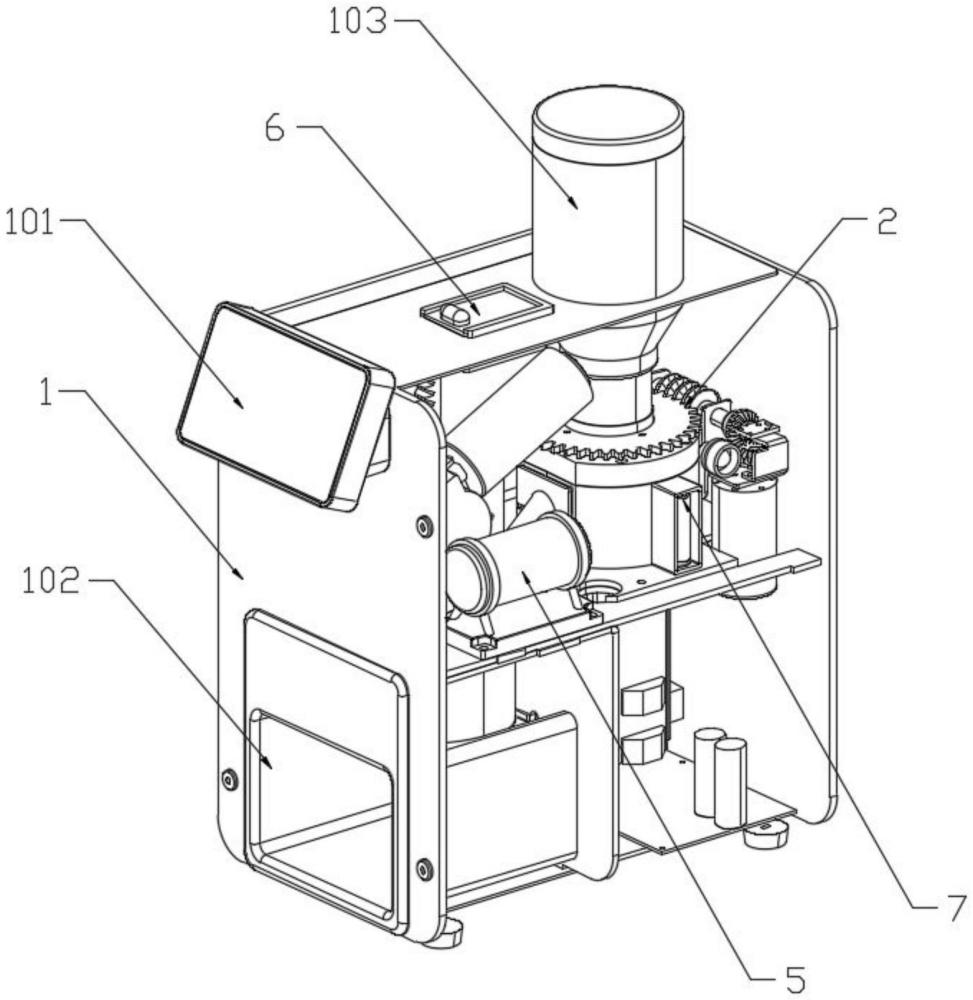

2、本發明的目的是通過以下技術方案得以實現的，一種整豆磨粉用的研磨設備：包括外機殼、主控屏、接粉口、豆艙，所述外機殼內側設有研磨機構、出粉機構、壓粉機構，所述外機殼內側還設有等離子發生機構、霧化機構、電流導引機構，所述研磨機構包括一側設有開口的研磨釜，所述研磨釜內側設有兩個平刀盤，所述研磨釜底部設有伺服電機，所述研磨釜頂部設有齒輪盤，所述齒輪盤側面設有渦桿并通過支架相連接，所述渦桿一端設有輔助電機，所述輔助電機與所述渦桿通過兩個斜齒輪傳動相連，下方的所述平刀盤底部設有連接轉盤，所述電流導引機構包括導引盤，所述導引盤位于所述連接轉盤底部，所述研磨釜外側設有電容艙，所述等離子發生機構包括等離子發生器、兩個弧形安裝片、若干傳導短桿，所述霧化機構包括霧化艙、超聲波發生板、進水口、環形出霧槽頭、噴霧艙以及儲水盒。

3、進一步的，所述連接轉盤底部固定設有六個推粉塊，所述推粉塊一側為弧形面，所述推粉塊另一側為直面，所述弧形面與所述直面一端相交，所述推粉塊底部為雙層階梯式設計，雙層階梯之間設有過渡斜面，位于下方的所述平刀盤底部與所述連接轉盤上表面通過螺絲相連接，所述伺服電機輸出端貫穿所述研磨釜底壁后通過轉軸相連接，所述連接轉盤底部與所述伺服電機輸出端通過卡扣相連接，所述伺服電機及所述研磨釜皆與所述外機殼通過支架相連接，兩個平刀盤將豆子磨成粉后，部分豆粉落入平刀盤底部，連接轉盤旋轉時推粉塊的弧形面將底部的豆粉向外周推散，雙層階梯式設計的推粉塊能夠與導引盤表面緊密貼合，能夠?qū)?dǎo)引盤表面豆粉高效刮除。

4、進一步的，所述導引盤包括直徑不同且固定相連的第一盤狀結構與第二盤狀結構，下層直徑較大的所述第一盤狀結構外圍設有環形的坡面結構，所述坡面結構與中間的平直面相接處固定設有導引環，六個所述推粉塊在所述導引環皆設有弧形槽并卡在所述導引環外側，所述坡面結構位于所述過渡斜面下方并相互貼合，上層的所述第二盤狀結構卡入六個所述推粉塊內側并轉動相連接，所述導引盤與所述研磨釜底壁通過螺絲固定，環形的坡面結構方便豆粉滑落至邊緣，避免豆粉落入中間部位卡入傳動結構中，導引環既有導軌的作用，還能夠作為阻攔豆粉的柵欄，同時也能夠作連接轉盤與導引盤之間的導電體傳導靜電，過渡斜面刮除坡面結構上的豆粉，使豆粉沿斜面滑落至導引盤外周處。

5、進一步的，研磨機構還包括轉輪盤，所述轉輪盤包括外固定環與內轉動環，所述外固定環與所述研磨釜通過卡扣及螺絲固定，所述內轉動環底部與位于上方的所述平刀盤頂部通過螺絲相連接，所述內轉動環頂部外側與所述齒輪盤通過螺絲相連接，所述內轉動環中部為大口徑貫孔設計，所述噴霧艙底部與所述內轉動環頂部通過轉軸相連接，豆子從豆艙落下時通過內轉動環中部的大口徑貫孔落入研磨釜中，通過括轉輪盤、齒輪盤、渦桿的聯動，使得上方的平刀盤能夠與下方的平刀盤實現同軸反向轉動，提高磨粉的效率以及提升粉末的精細度。

6、進一步的，所述導引盤底部連接設有導線并貫穿所述研磨釜底壁，所述導線與所述電容艙正極相連接，所述轉輪盤的外固定環也設有所述導線并與所述電容艙正極相連接，所述電容艙負極處連接設有氖管，所述氖管外側設有塑料燈罩并安裝在所述外機殼側面，所述氖管另一端與所述電容艙及地線形成接地回路，平刀盤產生的靜電傳導至連接轉盤與導引盤后，通過導線導入電容艙并從負極導入氖管，通過電勢差將靜電吸附并傳入地線中。

7、進一步的，所述出粉機構包括出粉管以及網柵板，所述出粉管及所述網柵板位于所述研磨釜開口處外側并通過螺絲相連接，所述出粉管最外端上半部分處固定設有半圓形防濺環，所述出粉管最外端外側設有環形殼，所述環形殼底部設有鍋架，所述環形殼及所述鍋架皆與所述外機殼通過螺絲相連接，網柵板能夠?qū)⒍狗鄯稚⒉⒆韪舸髩K的未研碎的顆粒，同時還能夠傳導部分靜電，避免豆粉粘結成塊，防濺環能夠在出粉管的出粉處形成頂部阻隔效應，極大減少粉末向上飛濺。

8、進一步的，兩個所述弧形安裝片分別安裝在所述出粉管內部兩側處，若干所述傳導短桿分別插設在兩個所述弧形安裝片上并卡接，所述傳導短桿與所述等離子發生器通過電性相連，位于兩個所述弧形安裝片上的所述傳導短桿之間留有較小間隔，弧形安裝片作為傳導短桿的安裝件使用能夠減少對出粉管空間的占用，傳導短桿在等離子發生器啟動后作為傳導終端元件，利用高頻交流電場將空氣中的氧分子離解成氧離子和自由電子，形成等離子體，通過等離子體的強氧化還原作用，將豆粉及出粉管、研磨釜等器件表面的電荷中和，達到消除靜電的效果，從而避免豆粉粘附在器件表面。

9、進一步的，所述壓粉機構包括壓粉圓塊，所述壓粉圓塊位于所述環形殼內側并滑動相連接，所述壓粉圓塊上方連接設有立式齒條，所述立式齒條側面設有直齒輪并嚙合相連，所述立式齒條與所述直齒輪外側設有傳動機殼，所述傳動機殼與支架相連接，所述傳動機殼一側安裝有壓粉電機，所述壓粉電機輸出端與所述直齒輪通過卡扣相連接，所述壓粉圓塊頂部設有限位環，所述限位環與所述環形殼通過螺絲相連接。

10、進一步的，所述超聲波發生板安裝于所述霧化艙內側，所述進水口位于所述霧化艙側面并與所述儲水盒通過軟管相連接，所述儲水盒位于所述外機殼頂部并通過螺絲固定，所述儲水盒頂部安裝有滑動蓋板，所述環形出霧槽頭位于所述噴霧艙內側并通過卡扣相連接，所述環形出霧槽頭外側及所述霧化艙頂部皆設有管件并通過軟管相連接，所述噴霧艙頂部與所述豆艙通過卡扣相連接，儲水盒內的水進入霧化艙后在超聲波的作用下變?yōu)殪F狀液滴，通過軟管到達環形出霧槽頭并將霧狀液滴噴淋至進入噴霧艙內的豆子表面，潤濕后的豆子在研磨時能夠減少摩擦產生的靜電，同時還能夠避免研磨產生的熱量造成豆子過度烘烤影響最終的豆粉質量。

11、綜上所述，本發明與現有技術相比，具有以下優點：

12、1、本發明中，通過設置等離子發生機構和霧化機構，利用等離子體的強氧化還原作用，有效中和豆粉及研磨設備表面的電荷，避免靜電導致的豆粉粘附問題，同時霧狀液滴噴淋豆子表面，減少研磨時的靜電產生和熱量積聚，確保豆粉質量；

13、2、本發明中，創新的推粉塊和導引盤設計，不僅提高了豆粉的滑落效率，防止豆粉卡入傳動結構，還實現了靜電的有效傳導，結合電容艙和氖管構成的靜電消除回路，進一步保障了研磨設備的穩定運行和豆粉品質；

14、3、本發明中，壓粉機構和出粉機構的優化，使得豆粉能夠均勻、順暢地排出，減少了粉末的飛濺和浪費，同時還起到了靜電傳導和防止豆粉粘結的作用，提升了整體研磨效率和豆粉的利用率。
