本發明涉及軟式內鏡，具體是一種多功能的軟式內鏡系統。

背景技術：

1、軟式內鏡是一種可彎曲的內鏡，主要用于疾病診斷和手術治療，它能夠通過人體自然腔道或手術切口進入體內，使醫生能夠觀察到身體內部的情況。

2、根據中國專利網公開的公告號“cn?115024677?b”為“一種新型軟式內鏡輸送裝置”，包括外殼體、執行機構、執行驅動機構、旋轉體和旋轉驅動機構；所述執行驅動機構設于所述旋轉體，所述執行機構可拆卸地安裝于所述旋轉體；所述執行機構包括內殼體和夾緊輸送機構，所述執行驅動機構與所述夾緊輸送機構相連接，以驅動所述夾緊輸送機構夾緊軟式內鏡并在夾緊后帶動軟式內鏡前后移動；所述旋轉驅動機構與所述旋轉體傳動連接，以驅動所述旋轉體和執行機構進行轉動，從而帶動軟式內鏡旋轉。該輸送裝置能夠更加靈活地對軟式內鏡進行操作，有效防止打滑，實現連續輸送，降低術前的準備時間，避免交叉污染，而且，結構緊湊、體積小、重量輕，安裝和更換方便快捷，可以適配多種直徑尺寸的軟式內鏡。

3、上述專利雖然能夠?qū)崿F(xiàn)對軟式內鏡實現輸送，但是軟式內鏡在插入到患者口腔部位進行輸送過程中，其管壁容易與患者口腔內壁摩擦，當患者進行吞咽時容易使得軟式內鏡發生晃動，從而影響輸送的穩定性，且摩擦容易讓患者感覺到極為不適，為此我們提供一種多功能的軟式內鏡系統，用于解決上述問題。

技術實現思路

1、本發明的目的在于：為了解決軟式內鏡在插入到患者口腔部位進行輸送過程中，其管壁容易與患者口腔內壁摩擦，當患者進行吞咽時容易使得軟式內鏡發生晃動，從而影響輸送的穩定性的問題，提供一種多功能的軟式內鏡系統。

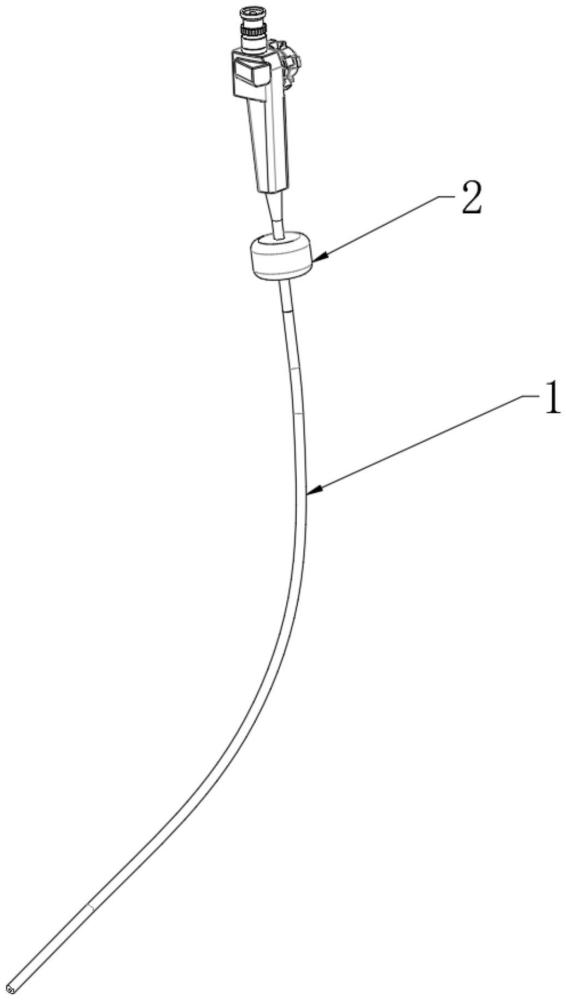

2、為實現上述目的，本發明提供如下技術方案：一種多功能的軟式內鏡系統，包括：軟式內鏡以及設置在所述軟式內鏡外側的輸送架；位置調節機構，位于所述輸送架的一側，用于對所述輸送架的位置進行調節，所述位置調節機構包括第一輔助座、第二輔助座、第三輔助座、第一調節絲桿；送料輔助器，位于所述輸送架的內部，用于撥動所述輸送架進行移動；輔助支撐件，位于所述輸送架的端部，用于對所述軟式內鏡進行支撐，所述輔助支撐件包括轉動桿和氣囊環。

3、作為本發明再進一步的方案：所述送料輔助器包括開設在所述輸送架內側的三個引導槽，每個所述引導槽的內側均滑動連接有滑桿，所述滑桿的內側轉動連接有驅動輥，且所述驅動輥抵在所述軟式內鏡的外壁，所述滑桿的一側安裝有驅動電機，且所述驅動電機的輸出端與所述驅動輥連接。

4、作為本發明再進一步的方案：所述送料輔助器還包括固定連接在所述輸送架外壁的第一固定環，所述第一固定環的頂部轉動連接有第一錐齒輪環，所述輸送架的內側轉動連接有第三調節絲桿，且所述第三調節絲桿的一端貫穿至所述引導槽的內側，所述滑桿螺紋連接在所述第三調節絲桿的外壁，所述滑桿的內側開設有與所述第三調節絲桿相匹配的螺紋槽，所述第三調節絲桿的一端貫穿至所述輸送架的外壁固定連接有第二旋鈕與第一錐齒輪，且所述第一錐齒輪與所述第一錐齒輪環相嚙合。

5、作為本發明再進一步的方案：所述位置調節機構還包括設置在所述輸送架一側的第一輔助座，所述第一輔助座的內側開設有第二限位槽，所述第二限位槽的內側轉動連接有第一調節絲桿，且所述第一調節絲桿的一端貫穿至所述第一輔助座的外壁固定連接有第一旋鈕，所述第一調節絲桿的外壁螺紋連接有第一滑塊，所述第一滑塊的頂部固定連接有第二輔助座，且所述第二輔助座的頂部設置有第三輔助座，且所述第三輔助座的一端與所述輸送架固定連接。

6、作為本發明再進一步的方案：所述第二輔助座的內側開設有第一限位槽，且所述第一限位槽的內側轉動連接有第二調節絲桿，且所述第二調節絲桿的一端貫穿至所述第二輔助座的外壁，所述第二調節絲桿的外壁螺紋連接有第二滑塊，且所述第二滑塊與所述第三輔助座固定連接。

7、作為本發明再進一步的方案：所述輔助支撐件還包括固定連接在所述輸送架頂部的多個第一支座，每個所述第一支座的內側均轉動連接有一個轉動桿，多個所述轉動桿的外壁固定連接有一個氣囊環，所述氣囊環的進水口處固定連接有連接軟管，所述輸送架的頂部設置有用于驅動多個所述轉動桿進行同步轉動的調節組件。

8、作為本發明再進一步的方案：所述調節組件包括固定連接在所述輸送架頂部的第二固定環，所述第二固定環的外壁轉動連接有第二錐齒輪環，所述第二固定環的頂部固定連接有第二支座，所述第二支座的內側轉動連接有蝸桿，所述轉動桿的內側固定連接有固定軸，所述固定軸的外壁固定連接有與所述蝸桿相嚙合的蝸輪，所述蝸桿的外壁固定連接有與所述第二錐齒輪環相嚙合的第二錐齒輪。

9、作為本發明再進一步的方案：所述輸送架的一側固定連接有卡塊，所述卡塊的端口設置為弧形敞口，所述連接軟管卡在所述弧形敞口內部。

10、作為本發明再進一步的方案：所述輔助支撐件還包括固定連接在每個所述轉動桿內側的連接套筒，所述連接套筒的內側滑動連接有壓緊桿，所述壓緊桿與所述連接套筒之間安裝有連接彈簧，所述壓緊桿的一端轉動連接有壓輪。

11、本發明還公開了一種多功能的軟式內鏡系統，采用上述一種多功能的軟式內鏡系統，包括以下步驟：

12、與現有技術相比，本發明的有益效果是：

13、1、通過設置位置調節機構，通過縱向和橫向的移動調整，輸送架可以被精確地對準到患者口腔或腸道的進入口中心位置，可以確保內鏡在插入過程中不會遇到不必要的阻礙，降低患者的不適和損傷風險，精確的對準還意味著操作人員可以更快地完成內鏡的插入過程，因?yàn)椴恍枰磸?fù)嘗試和調整位置，這不僅可以節省時間，還可以提高整個醫療過程的效率，精確的控制和調整還可以降低內鏡插入過程中的風險；

14、2、通過設置輔助支撐件，當轉動桿插入到患者口腔內部時，它們與氣囊環共同作用，為口腔內部提供穩定的支撐，這種支撐有助于在后續的內鏡插入過程中保持口腔的開放狀態，便于內鏡的順利進入，氣囊環的膨脹進一步增強了支撐效果，確?？谇粌?nèi)部在操作過程中不會因內鏡的插入而受到不必要的擠壓或損傷，通過氣囊環的膨脹，可以更加精確地控制口腔內部的形狀和大小，從而在內鏡插入時提供更好的導向和定位，這種支撐還有助于減少內鏡在插入過程中可能遇到的阻力，降低患者的不適感和操作難度，同時，穩定的支撐也提高了操作的安全性，減少了因口腔內部移動或變形而導致的操作失誤風險，口腔內部的穩定支撐為內鏡的輸送提供了更加順暢的通道，使得內鏡能夠更容易地到達目標位置，此外，穩定的支撐還有助于提高內鏡觀察的質量，因?yàn)榭谇粌?nèi)部的形狀和大小得到了有效的控制，減少了因口腔移動而導致的圖像模糊或失真，通過為口腔內部提供穩定的支撐，可以減少內鏡插入過程中對患者口腔和咽喉部的刺激和不適感，這種支撐還有助于保持口腔內部的濕潤和舒適，減輕患者的緊張和恐懼情緒；

15、3、通過設置蝸桿等零件的配合，當需要轉動桿支撐的范圍進行調節時，工作人員可以旋轉其中一個蝸桿，蝸桿帶動第二錐齒輪進行轉動，從而驅動第二錐齒輪環進行圓周轉動，進而驅動其他第二錐齒輪分別帶動一個蝸桿進行轉動，通過蝸桿旋轉從而驅動蝸輪通過固定軸帶動轉動桿進行轉動，從而對轉動桿支撐的范圍進行調節，以此提高了裝置整體的實用性；

16、4、通過設置壓輪等零件的配合，當轉動桿向遠離軟式內鏡方向轉動時，連接彈簧進行釋放，從而使得多個壓輪始終抵在軟式內鏡的外壁，以此對軟式內鏡形成支撐，壓輪初始時抵在軟式內鏡的外壁，為內鏡提供了穩定的支撐，這種支撐有助于在內鏡插入過程中保持其直線度和穩定性，防止因重力或患者口腔內部結構的影響而發生偏移或扭曲，同時，壓輪的存在也為內鏡提供了一個明確的導向，使得內鏡能夠更容易地沿著預定的路徑進入患者體內，通過調節轉動桿，可以改變壓輪對內鏡外壁的擠壓力度，這種設計使得該支撐機構能夠適應不同粗細的軟式內鏡，從而提高了其通用性和實用性，壓輪始終抵在內鏡的外壁，減少了內鏡與口腔壁之間的直接接觸面積和摩擦力，這有助于降低內鏡插入過程中對口腔壁的損傷風險，同時減少患者的疼痛和不適感，穩定的支撐和導向有助于提高內鏡操作的精度和安全性，醫生可以更加準確地控制內鏡的運動軌跡和深度，從而進行更加精細的檢查和治療操作，此外，壓輪和轉動桿的調節操作也相對簡單快捷，醫生可以在短時間內完成內鏡的支撐和導向設置，進一步提高了操作效率：壓輪對內鏡外壁的支撐也有助于保護內鏡免受損傷，在內鏡插入過程中，壓輪可以分散內鏡所受到的壓力和摩擦力，從而減少內鏡的磨損和損壞風險。
