本發明屬于循環控溫，具體是一種飲用水設備自動循環控溫裝置。

背景技術：

1、飲水裝置已經成為生活和工作場所的必須生活電器之一，采用電驅動的加熱器也是當前用的一個主要電器；現有的飲用水加熱和降溫裝置普遍采用電加熱器直接加熱，待加熱溫度達到后被動觸發停止加熱。

2、現有的飲用水控制裝置設置有儲水箱，對儲存的水加熱以便使用，在引用熱水的同時，設備會自動對熱水箱進行補水，這就使原先加熱的開水與新補充的冷水混合，導致飲用的熱水低于加熱溫度，也就是說取用的100度開水實際上會被新加入的了冷水影響，導致溫度低于100度，不僅給用戶使用帶來不便，甚至對用戶健康產生一定的安全隱患，因此需要研發一種飲用水自動循環控溫裝置，以解決現有技術中存在的不足之處。

技術實現思路

1、為解決上述背景技術中提出的問題，本發明提供了一種飲用水設備自動循環控溫裝置，具有控溫精準的優點。

2、其中，通過隔熱裝置可以將儲水腔內分隔成兩個獨立空間，使加熱腔內的進水和出水相互獨立，進而避免加熱后的熱水與新注入冷水混合的情況，從而能夠確保出水端的熱水得到控溫系統的準確控制；而且通過隔熱裝置，在將加熱后的熱水與新注入冷水分隔開的同時，還能夠有效避免加熱后的水被多次重復加熱的情況，從而有效降低重復加熱產生有害物質的情況。

3、為實現上述目的，本發明提供如下技術方案：一種飲用水設備自動循環控溫裝置，包括儲水箱，所述儲水箱的內部開設有儲水腔，所述儲水箱的下端固定連通有進水管，所述儲水箱的上端固定連通有出水管，所述儲水腔的內部活動套接有隔熱裝置，所述儲水腔內腔的上下兩端分別安裝有出水導流組件和進水導流組件，所述進水管和出水管分別通過進水導流組件和出水導流組件與儲水腔的內部相連通，所述進水管的內部設置有壓感器，所述出水管的內部設置有溫感器；

4、所述隔熱裝置的內部設置有壓力閥組件，所述出水管內的出水通徑大于進水管內的進水通徑，所述出水管出水時隔熱裝置為關閉狀態，所述進水管內進水時推動隔熱裝置使其沿儲水腔的內部穩定上移。

5、優選的，所述隔熱裝置包括有密封套接于儲水腔內部的隔熱板，所述隔熱板的中部開設有同軸的第一連通孔，所述第一連通孔的上下兩端貫穿隔熱板且與儲水腔內腔的上下兩端相互連通。

6、優選的，所述隔熱板的內部開設有位于第一連通孔中部的密封腔，所述密封腔的上下兩端通過第一連通孔與儲水腔的內部相連通。

7、優選的，所述密封腔的內部密封套接有密封活塞板，所述密封活塞板的截面為橫置的“l”型，所述密封活塞板的頂部密封貼合于第一連通孔的上端，所述密封活塞板的側面密封套接于密封腔的內部。

8、優選的，所述隔熱板的內部開設有位于密封腔外側的壓縮氣腔，所述隔熱板的內部開設有位于密封腔和壓縮氣腔之間的連通腔，所述隔熱板的內部還開設有位于連通腔和壓縮氣腔之間的第三連通孔，所述連通腔的一端與密封腔的一側相連通，所述連通腔的另一端通過第三連通孔與壓縮氣腔相連通。

9、優選的，所述連通腔的內部滑動卡接有限位塊，所述限位塊頂部的截面為錐形，所述限位塊靠近第三連通孔的一端與連通腔內壁相抵持時第三連通孔依然與連通腔的內部相互連通；

10、所述限位塊遠離第三連通孔的一端固定連接有連接桿，所述連接桿貫穿連通腔并延伸至密封腔的內部且固定連接于密封活塞板的側。

11、優選的，所述進水導流組件和出水導流組件的結構相同，所述進水導流組件和出水導流組件的內部結構關于儲水箱的中心相互對稱。

12、優選的，所述進水導流組件和出水導流組件均由密封板、限流板、第二連通孔、導流罩、加熱棒、連通槽和分隔板組成，所述密封板固定套接于儲水腔的內部，所述限流板開設于密封板的中部，所述連通槽開設于限流板的側面，所述導流罩固定連接于密封板和限流板之間，所述加熱棒封裝于導流罩內部及密封板和限流板之間，所述加熱棒的兩端貫穿密封板并延伸至儲水箱的外部且固定連接有接電柱，所述分隔板固定連接于導流罩靠近第二連通孔的一端，所述導流罩的另一端與儲水腔的內部相連通。

13、優選的，所述進水管和出水管均通過密封板上的第二連通孔與進水導流組件和出水導流組件相互連通，所述進水導流組件和出水導流組件均通過各自內部的導流罩與儲水腔的內部相互連通。

14、優選的，包括有以下操作步驟：

15、s1.開設設備使冷水由進水管處進入，通過進水管后依次經進水導流組件內的第二連通孔、導流罩和連通槽進入到儲水腔內部隔熱裝置的底部；

16、s2.相同的儲水腔內隔熱裝置頂部的熱水依次經出水導流組件內的連通槽、導流罩和第二連通孔進入到出水管的內部，并最終流出；

17、s3.隨著出水管處熱水的不斷流出，同時進水管處新注入的冷水不斷進入到儲水腔的內部并推動隔熱裝置使其沿儲水腔的內部緩慢上升，確保冷熱水互不干擾；

18、s4.當冷熱水沿導流罩內流動時，與加熱棒充分接觸，使冷水快速加熱；

19、s5.當出水管停止出水后由于進水管處水繼續進入，使儲水腔內水壓增加，進而推動密封腔內部的密封活塞板，進而在連通腔和第三連通孔的配合下壓縮壓縮氣腔內部的空氣，使密封活塞板遠離第一連通孔，從而使第一連通孔的上下兩端與密封腔相互連通；

20、s6.當密封腔上下兩端與第一連通孔的上下兩端呼吸連通時，使隔熱裝置中部的上下兩端與儲水腔內腔的上下兩端相互連通，進而在重力作用下使隔熱裝置緩慢下降至儲水腔內腔的底部，確保儲水腔內的水被整體加熱，并能夠與后續進入冷水分隔開；

21、s7.當儲水腔內水壓大于壓縮氣腔內氣壓時，在進水管內壓感器的配合下停止注水，當出水管開始出水后儲水腔內水壓下降，使隔熱裝置恢復分隔狀態，同時在進水管內壓感器的配合下開始補水。

22、與現有技術相比，本發明的有益效果如下：

23、1、本發明由于隔熱裝置的設置，可以將儲水腔內分隔成兩個獨立空間，使加熱腔內的進水和出水相互獨立，進而避免加熱后的熱水與新注入冷水混合的情況，從而能夠確保出水端的熱水得到控溫系統的準確控制。

24、2、本發明由于隔熱裝置的設置，在將加熱后的熱水與新注入冷水分隔開的同時，還能夠有效避免加熱后的水被多次重復加熱的情況，從而有效降低重復加熱產生有害物質的情況。

25、3、本發明由于進水導流組件和出水導流組件的設置，使進出水能夠被快速地加熱，既可以提高加熱效率，降低能耗，而且能夠有效提高取熱水的效率。

技術特征：

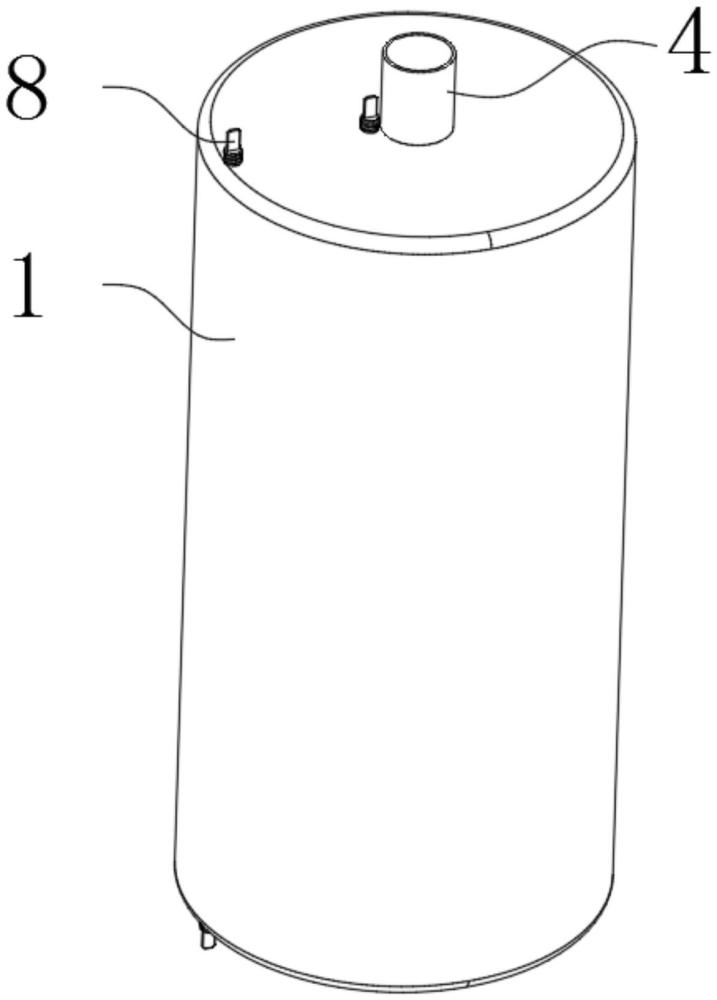

1.一種飲用水設備自動循環控溫裝置，包括儲水箱(1)，其特征在于：所述儲水箱(1)的內部開設有儲水腔(2)，所述儲水箱(1)的下端固定連通有進水管(3)，所述儲水箱(1)的上端固定連通有出水管(4)，所述儲水腔(2)的內部活動套接有隔熱裝置(5)，所述儲水腔(2)內腔的上下兩端分別安裝有出水導流組件(7)和進水導流組件(6)，所述進水管(3)和出水管(4)分別通過進水導流組件(6)和出水導流組件(7)與儲水腔(2)的內部相連通，所述進水管(3)的內部設置有壓感器，所述出水管(4)的內部設置有溫感器；

2.根據權利要求1所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述隔熱裝置(5)包括有密封套接于儲水腔(2)內部的隔熱板(51)，所述隔熱板(51)的中部開設有同軸的第一連通孔(52)，所述第一連通孔(52)的上下兩端貫穿隔熱板(51)且與儲水腔(2)內腔的上下兩端相互連通。

3.根據權利要求2所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述隔熱板(51)的內部開設有位于第一連通孔(52)中部的密封腔(53)，所述密封腔(53)的上下兩端通過第一連通孔(52)與儲水腔(2)的內部相連通。

4.根據權利要求3所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述密封腔(53)的內部密封套接有密封活塞板(57)，所述密封活塞板(57)的截面為橫置的“l”型，所述密封活塞板(57)的頂部密封貼合于第一連通孔(52)的上端，所述密封活塞板(57)的側面密封套接于密封腔(53)的內部。

5.根據權利要求4所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述隔熱板(51)的內部開設有位于密封腔(53)外側的壓縮氣腔(55)，所述隔熱板(51)的內部開設有位于密封腔(53)和壓縮氣腔(55)之間的連通腔(54)，所述隔熱板(51)的內部還開設有位于連通腔(54)和壓縮氣腔(55)之間的第三連通孔(56)，所述連通腔(54)的一端與密封腔(53)的一側相連通，所述連通腔(54)的另一端通過第三連通孔(56)與壓縮氣腔(55)相連通。

6.根據權利要求5所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述連通腔(54)的內部滑動卡接有限位塊(59)，所述限位塊(59)頂部的截面為錐形，所述限位塊(59)靠近第三連通孔(56)的一端與連通腔(54)內壁相抵持時第三連通孔(56)依然與連通腔(54)的內部相互連通。

7.根據權利要求6所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述限位塊(59)遠離第三連通孔(56)的一端固定連接有連接桿(58)，所述連接桿(58)貫穿連通腔(54)并延伸至密封腔(53)的內部且固定連接于密封活塞板(57)的側。

8.根據權利要求1所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述進水導流組件(6)和出水導流組件(7)的結構相同，所述進水導流組件(6)和出水導流組件(7)的內部結構關于儲水箱(1)的中心相互對稱。

9.根據權利要求1所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述進水導流組件(6)和出水導流組件(7)均由密封板(9)、限流板(10)、第二連通孔(11)、導流罩(12)、加熱棒(13)、連通槽(14)和分隔板(15)組成，所述密封板(9)固定套接于儲水腔(2)的內部，所述限流板(10)開設于密封板(9)的中部，所述連通槽(14)開設于限流板(10)的側面，所述導流罩(12)固定連接于密封板(9)和限流板(10)之間，所述加熱棒(13)封裝于導流罩(12)內部及密封板(9)和限流板(10)之間，所述加熱棒(13)的兩端貫穿密封板(9)并延伸至儲水箱(1)的外部且固定連接有接電柱(8)，所述分隔板(15)固定連接于導流罩(12)靠近第二連通孔(11)的一端，所述導流罩(12)的另一端與儲水腔(2)的內部相連通。

10.根據權利要求9所述的一種飲用水設備自動循環控溫裝置，其特征在于：所述進水管(3)和出水管(4)均通過密封板(9)上的第二連通孔(11)與進水導流組件(6)和出水導流組件(7)相互連通，所述進水導流組件(6)和出水導流組件(7)均通過各自內部的導流罩(12)與儲水腔(2)的內部相互連通。

技術總結
本發明屬于循環控溫技術領域，且公開了一種飲用水設備自動循環控溫裝置，包括儲水箱，所述儲水箱的內部開設有儲水腔，所述儲水箱的下端固定連通有進水管，所述儲水箱的上端固定連通有出水管，所述儲水腔的內部活動套接有隔熱裝置，儲水腔內腔的上下兩端分別安裝有出水導流組件和進水導流組件，所述進水管和出水管分別通過進水導流組件和出水導流組件與儲水腔的內部相連通，所述進水管的內部設置有壓感器，所述出水管的內部設置有溫感器。本發明由于隔熱裝置的設置，可以將儲水腔內分隔成兩個獨立空間，使加熱腔內的進水和出水相互獨立，進而避免加熱后的熱水與新注入冷水混合的情況，從而能夠確保出水端的熱水得到控溫系統的準確控制。

技術研發人員：仝軍
受保護的技術使用者：安徽諾瑞浦環保科技有限公司
技術研發日：
技術公布日：2025/4/28
