本技術涉及畜牧屠宰，特別是涉及一種生豬劈半劃皮機構。

背景技術：

1、屠宰行業以前一直都是人工的方式作業，目前在機械化的運營模式下，屠宰行業也在更新至自動機械化，在自動化屠宰過程中，生豬劈半就是將豬從中間劈開。目前對生豬劈半時有兩種方法，一種是采用鋸片切割來對生豬劈半，另一種則是用砍刀直接進行劈半，這兩種劃皮方法在對生豬劈半后，容易出現豬背部豬皮切口呈鋸齒狀，這樣就導致豬背部豬皮不美觀的問題。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺陷，提供一種生豬劈半劃皮機構，以解決上述背景技術中存在的問題。

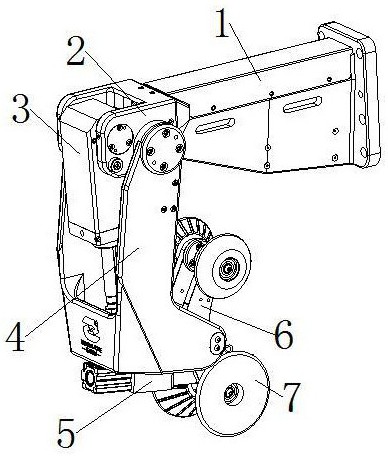

2、一種生豬劈半劃皮機構，包括：

3、支座；

4、鉸座，所述鉸座固定在支座前端；

5、第一氣缸，所述第一氣缸轉動連接在鉸座內側；

6、鉸架，所述鉸座轉動連接在鉸架上部內側，所述第一氣缸的活塞桿末端與鉸架內部底端固定；

7、第二氣缸，所述第二氣缸固定安裝在鉸架下端；

8、小刀，所述小刀固定在第二氣缸的活塞桿末端；

9、抱輪架，所述抱輪架轉動連接在鉸架下后部，所述抱輪架中下部設有容納刀腔，所述小刀后部延伸入容納刀腔中；

10、抱輪，所述抱輪有兩對并分別轉動連接在抱輪架上下兩端。

11、優選地，所述第一氣缸上部左右兩端均軸承連接有第三轉軸，所述第三轉軸末端與鉸座內壁固定連接。

12、優選地，所述鉸座左右兩端均軸承連接有第二轉軸，所述第二轉軸末端與鉸架內壁固定連接。

13、優選地，所述抱輪架左右兩端均固定有第一轉軸，所述第一轉軸末端與鉸架內壁軸承連接，所述第一轉軸外部安裝有扭簧，所述扭簧的一端抵在鉸架內底部，所述扭簧的另一端位于下端的所述抱輪上方。

14、優選地，所述第一氣缸的活塞桿末端固定有固定座，所述固定座與鉸架固定連接。

15、有益效果：當劈半機劈半時，抱輪夾緊的同時小刀通過氣缸推動伸出，插進生豬背部皮內，當劈半機向下劈半的時候帶動小刀劃開生豬背部皮肉達到平整的美觀的效果，當劈半完后，抱輪打開的同時劃皮小刀回到縮回的狀態，完成化皮，這樣避免出現豬背部豬皮切口呈鋸齒狀，生豬劈半的時候讓豬背部豬皮都美觀。

技術特征：

1.一種生豬劈半劃皮機構，其特征在于，包括：

2.根據權利要求1所述的一種生豬劈半劃皮機構，其特征在于：所述第一氣缸（3）上部左右兩端均軸承連接有第三轉軸（14），所述第三轉軸（14）末端與鉸座（2）內壁固定連接。

3.根據權利要求1所述的一種生豬劈半劃皮機構，其特征在于：所述鉸座（2）左右兩端均軸承連接有第二轉軸（13），所述第二轉軸（13）末端與鉸架（4）內壁固定連接。

4.根據權利要求1所述的一種生豬劈半劃皮機構，其特征在于：所述抱輪架（6）左右兩端均固定有第一轉軸（10），所述第一轉軸（10）末端與鉸架（4）內壁軸承連接，所述第一轉軸（10）外部安裝有扭簧（11），所述扭簧（11）的一端抵在鉸架（4）內底部，所述扭簧（11）的另一端位于下端的所述抱輪（7）上方。

5.根據權利要求1所述的一種生豬劈半劃皮機構，其特征在于：所述第一氣缸（3）的活塞桿末端固定有固定座（12），所述固定座（12）與鉸架（4）固定連接。

技術總結
本技術涉及畜牧屠宰技術領域，特別是涉及一種生豬劈半劃皮機構，包括：支座；鉸座，鉸座固定在支座前端；第一氣缸，第一氣缸轉動連接在鉸座內側；鉸架，鉸座轉動連接在鉸架上部內側，第一氣缸的活塞桿末端與鉸架內部底端固定；第二氣缸，第二氣缸固定安裝在鉸架下端；小刀，小刀固定在第二氣缸的活塞桿末端。當劈半機劈半時，抱輪夾緊的同時小刀通過氣缸推動伸出，插進生豬背部皮內，當劈半機向下劈半的時候帶動小刀劃開生豬背部皮肉達到平整的美觀的效果，當劈半完后，抱輪打開的同時劃皮小刀回到縮回的狀態，完成化皮，這樣避免出現豬背部豬皮切口呈鋸齒狀，生豬劈半的時候讓豬背部豬皮都美觀。

技術研發人員：錢師平
受保護的技術使用者：江西兆瑞機械設備制造有限責任公司
技術研發日：20240719
技術公布日：2025/4/28
