本申請涉及畜牧養殖，尤其是涉及一種環保的畜牧養殖設備。

背景技術：

1、眾所周知，畜牧是指采用畜、禽等已經被我們人類人工飼養馴化的動物，或者鹿、麝、狐、貂、水獺、鵪鶉等野生動物的生理機能，通過人工飼養、繁殖，使其將牧草和飼料等植物能轉變為動物能，以取得肉、蛋、奶、羊毛、山羊絨、皮張、蠶絲和藥材等畜產品的生產過程，畜牧是人類與自然界進行物質交換的極重要環節，是農業的重要組成部分，與種植業并列為農業生產的兩大支柱。

2、目前，在畜牧養殖過程中，一般會將畜牧牲畜圈養在圈舍內，然后再使用食槽和水槽對畜牧牲畜進行喂食、喂水，但本申請人發現，現有的水槽在使用過程中，牲畜在飲用完水后，有時會在水槽內來回踩踏，容易將圈舍內的糞便等雜物帶入至水槽內，從而造成水槽內的水受到污染，而為了保證水槽能夠正常使用，這就需要對其水槽內中的飲水進行更換，但是又由于水槽內糞便雜物較多，容易導致排水較為不便，故存在一定的使用局限性，大大降低了其實用性，且對動物的生活環境也造成影響。

3、因此，針對上述中的相關技術，我們有必要提出一種環保的畜牧養殖設備。

技術實現思路

1、本實用新型的目的在于提供一種環保的畜牧養殖設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

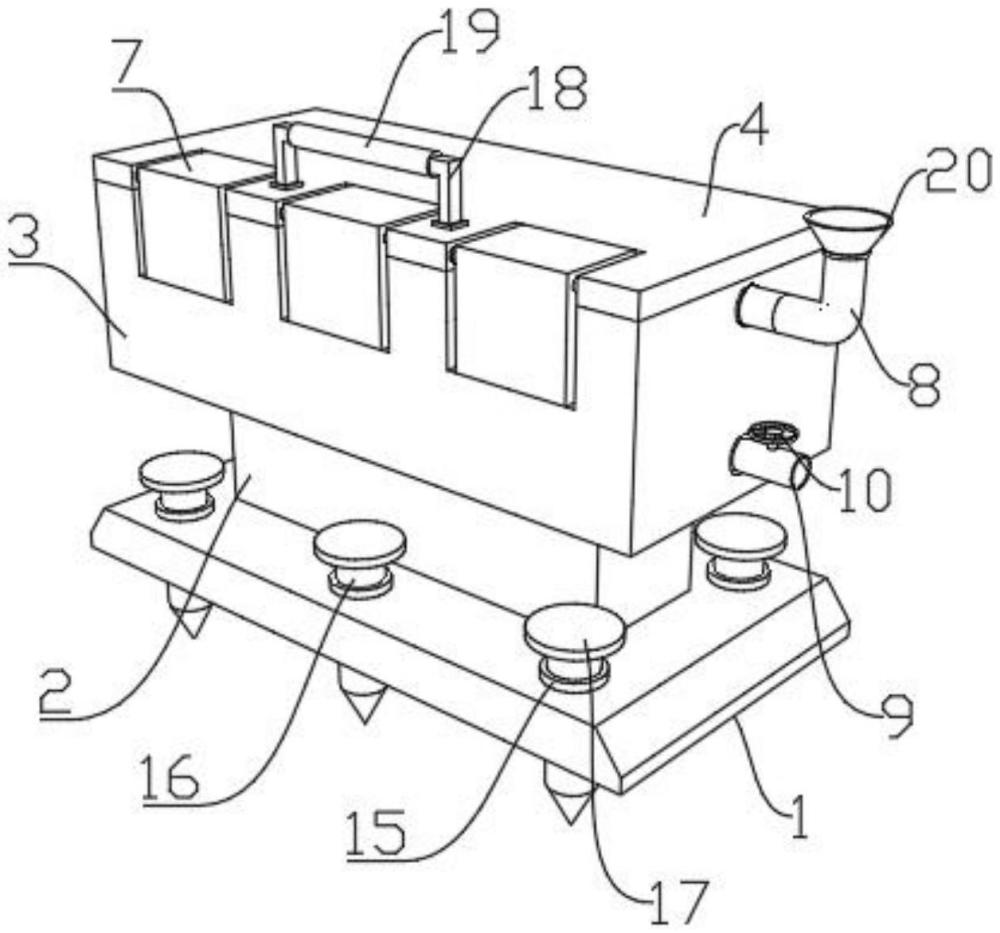

3、一種環保的畜牧養殖設備，包括：

4、底座；

5、支撐座，所述支撐座固定焊接在底座上，其支撐座上固定連接有存水倉，且存水倉的一端開設有多個條形孔；

6、倉蓋，所述倉蓋通過和多個合葉與存水倉相鉸接，其倉蓋內開設有多個與條形孔相對應的矩形孔，且矩形孔內轉動設置有連接軸；

7、多個l型遮擋板，所述l型遮擋板通過連接軸與倉蓋轉動連接，其l型遮擋板與矩形孔和條形孔相適配；

8、進水管和排水管，所述進水管通過連接環與存水倉相連通，所述排水管通過密封環與存水倉相連通，且排水管上設置有調節閥；

9、復位組件，所述復位組件設置于倉蓋的底部，其用于對l型遮擋板進行復位作業；

10、定位組件，所述定位組件設置于底座內，其用于將底座固定限位在使用位置。

11、作為本實用新型再進一步的方案：所述復位組件包括三個連接座，三個所述連接座均對應設置于倉蓋的地步，其連接座的一端固定連接有多個復合彈簧，多個所述復合彈簧的另一端與l型遮擋板相連接。

12、作為本實用新型再進一步的方案：所述定位組件包括多個約束套，多個所述約束套均通過安裝孔設置于底座內，其約束套內豎向滑動連接有定位樁。

13、作為本實用新型再進一步的方案：多個所述定位樁上均固定連接有定位圓板。

14、作為本實用新型再進一步的方案：所述倉蓋上固定連接有條形把手，所述條形把手的外部固定套設有防滑膠套。

15、作為本實用新型再進一步的方案：所述進水管上連通有進水漏斗。

16、與現有技術相比，本實用新型的有益效果是：

17、通過設置定位組件，在多個約束套、定位樁的相互配合下，將底座固定安裝在使用位置，再通過設置的連接環與進水管的相互配合，將牲畜飲用水輸入至存水倉內，而當牲畜飲用存水倉內的水時，可通過連接軸和l型遮擋板的相互配合，使l型遮擋板能夠進行旋轉，進而使牲畜頭部通過旋轉的l型遮擋板伸入至存水倉內，從而使牲畜能夠飲用存水倉內的飲用水，且牲畜在飲水完畢后，可通過設置復位組件，在連接座和復合彈簧的相互配合，使l型遮擋板彈回原位置，從而避免牲畜將圈舍內的糞便等雜物帶入至存水倉內，其整體結構較為簡單，便于對圈舍內的牲畜提供飲用水，且相較于現有技術，能夠避免牲畜將圈舍內的糞便雜物等帶入至存水倉內而污染飲用水，同時一定程度上利于使用人員對牲畜飲用水進行更換，保證了牲畜的生活環境，綜合實用性較好，利于推廣使用。

技術特征：

1.一種環保的畜牧養殖設備，其特征在于，包括：

2.根據權利要求1所述的一種環保的畜牧養殖設備，其特征在于：所述復位組件包括三個連接座(13)，三個所述連接座(13)均對應設置于倉蓋(4)的地步，其連接座(13)的一端固定連接有多個復合彈簧(14)，多個所述復合彈簧(14)的另一端與l型遮擋板(7)相連接。

3.根據權利要求1所述的一種環保的畜牧養殖設備，其特征在于：所述定位組件包括多個約束套(15)，多個所述約束套(15)均通過安裝孔設置于底座(1)內，其約束套(15)內豎向滑動連接有定位樁(16)。

4.根據權利要求3所述的一種環保的畜牧養殖設備，其特征在于：多個所述定位樁(16)上均固定連接有定位圓板(17)。

5.根據權利要求1所述的一種環保的畜牧養殖設備，其特征在于：所述倉蓋(4)上固定連接有條形把手(18)，所述條形把手(18)的外部固定套設有防滑膠套(19)。

6.根據權利要求1所述的一種環保的畜牧養殖設備，其特征在于：所述進水管(8)上連通有進水漏斗(20)。

技術總結
本申請涉及一種環保的畜牧養殖設備，屬于畜牧養殖技術領域，其整體結構較為簡單，便于對圈舍內的牲畜提供飲用水，且相較于現有技術，能夠避免牲畜將圈舍內的糞便雜物等帶入至存水倉內而污染飲用水，同時一定程度上利于使用人員對牲畜飲用水進行更換，保證了牲畜的生活環境，綜合實用性較好，利于推廣使用，包括：底座；支撐座，支撐座固定焊接在底座上，其支撐座上固定連接有存水倉，且存水倉的一端開設有多個條形孔；倉蓋，倉蓋通過和多個合葉與存水倉相鉸接，其倉蓋內開設有多個與條形孔相對應的矩形孔，且矩形孔內轉動設置有連接軸；多個L型遮擋板，L型遮擋板通過連接軸與倉蓋轉動連接，其L型遮擋板與矩形孔和條形孔相適配。

技術研發人員：梅曉輝
受保護的技術使用者：梅曉輝
技術研發日：20240712
技術公布日：2025/4/24
