本發明屬于水利抗洪設施領域，尤其涉及一種用于防洪搶險的擋浪結構。

背景技術：

對于河流的汛期，都需要實施防汛部署，并且在防汛過程中，汛期水位上漲，需要采取緊急措施，阻擋水流，像沙袋、石塊堆砌都是對汛期的緊急行為，在防汛方面，耗費人力，再者后期清理，都不是很方便。現有的抗洪堤是抗洪搶險時臨時在原有的江河大堤上構筑一定高度的巖土子堤，以防洪水外溢，沖毀大堤。構筑這樣的子堤，不僅需要大量的巖土，而且要耗費大量的人力物力，且構筑緩慢，難以滿足時間上的要求。另外由于原有大堤經過長時間的洪水浸泡和沖刷，其自身的穩定性已受影響，再在其上加上較重的巖土子堤，很容易導致原有大堤滑坡或塌方。第三個缺陷是洪水退后，大堤上的土石方清除作業量較大。

技術實現要素：

本發明目的在于解決現有技術中存在的上述技術問題，提供一種用于防洪搶險的擋浪結構，強度高，連接靈活，拆裝簡單，方便運輸，占用場地小，節省施工時間，擋浪效果好，實用性強。

為了解決上述技術問題，本發明采用如下技術方案：

一種用于防洪搶險的擋浪結構，包括擋水板和支撐座，支撐座設于擋水板的兩側，其特征在于：擋水板上對稱分布有安裝槽，安裝槽上設有固定銷軸，支撐座的一端設有鉤型塊，鉤型塊連接固定銷軸，支撐座之間設有支撐擋架，支撐擋架包括平衡板和T型擋桿，平衡板活動連接T型擋桿，平衡板設于支撐座之間，擋水板的背面均勻分布有定位槽，定位槽連接T型擋桿的一端；該擋浪結構強度高，連接靈活，拆裝簡單，方便運輸，占用場地小，節省施工時間，擋浪效果好，實用性強。

進一步，平衡板的兩端均設有套環，套環連接支撐座，支撐座上設有固定擋環，固定擋環阻擋套環，安裝時將支撐座的一端插入套環中，直至套環接觸到固定擋環為止，當擋水板受到海浪的沖擊后，會對T型擋桿產生一個壓力，T型擋桿將力的作用傳遞給平衡板，平衡桿的兩端由于受到固定擋環的阻擋，無法隨意滑動，從而保持整體支撐穩定，不會出現結構散架，擋浪效果好。

進一步，T型擋桿包括支撐桿和定位橫條，定位橫條設于支撐桿的一端，平衡板活動連接支撐桿，定位槽連接定位橫條，T型擋桿結構牢固，制造成本低，支撐作用穩定。

進一步，平衡板上活動連接有至少兩根支撐桿，可根據實際需要增設支撐桿的數量，加強支撐作用的穩定性，防止支撐桿受到巨大的壓力發生斷裂，使得擋浪結構散架，失去抗洪作用。

進一步，擋水板的表面設有波浪凸起，波浪凸起能夠阻擋海浪對擋水板的直接沖擊，減小擋水板受到的沖擊力，從而提高整體的穩定性，延長擋水板的使用壽命，波浪凸起還起到裝飾作用，美化了擋水板。

進一步，支撐座的底面上設有錨固桿，錨固桿上設有螺旋葉片，使用地錨的固定方式將支撐座固定在地面上，穩定牢固，螺旋葉片可加快地錨速度，降低工人的作業強度。

本發明由于采用了上述技術方案，具有以下有益效果：

本發明整體采用可拆卸的連接方式，方便運輸，隨處可用，安裝時先將支撐座的一端插入套環中，直至套環接觸到固定擋環為止，完成支撐擋架與支撐座的連接，再將支撐座的鉤型塊勾住固定銷軸，實現支撐座與擋水板的活動連接，然后展開支撐擋架，將定位橫條對準定位槽插入，使得擋水板呈傾斜狀態，當擋水板受到海浪的沖擊后，會對T型擋桿產生一個壓力，T型擋桿將力的作用傳遞給平衡板，平衡桿的兩端由于受到固定擋環的阻擋，無法隨意滑動，從而保持整體支撐穩定，不會出現結構散架，擋浪效果好；將定位橫條擱置在不同位置上的定位槽中，改變擋水板的傾角，實現不同角度的擋浪效果，調節簡單，使用方便。本發明強度高，連接靈活，拆裝簡單，方便運輸，占用場地小，節省施工時間，擋浪效果好，實用性強。

附圖說明

下面結合附圖對本發明作進一步說明：

圖1為本發明一種用于防洪搶險的擋浪結構的結構示意圖；

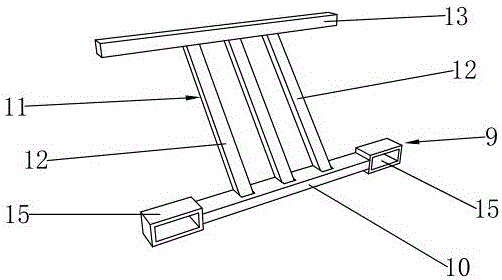

圖2為本發明中支撐擋架的結構示意圖；

圖3為本發明中支撐座的結構示意圖；

圖4為本發明中擋水板的結構示意圖。

圖中：1-擋水板；2-支撐座；3-安裝槽；4-固定銷軸；5-鉤型塊；6-波浪凸起；7-錨固桿；8-螺旋葉片；9-支撐擋架；10-平衡板；11-T型擋桿；12-支撐桿；13-定位橫條；14-定位槽；15-套環；16-固定擋環。

具體實施方式

如圖1至圖4所示，為本發明一種用于防洪搶險的擋浪結構，包括擋水板1和支撐座2，擋水板1上對稱分布有安裝槽3，安裝槽3上設有固定銷軸4，支撐座2的一端設有鉤型塊5，鉤型塊5連接固定銷軸4，活性連接，拆裝方便。擋水板1的表面設有波浪凸起6，波浪凸起6能夠阻擋海浪對擋水板1的直接沖擊，減小擋水板1受到的沖擊力，從而提高整體的穩定性，延長擋水板1的使用壽命，波浪凸起6還起到裝飾作用，美化了擋水板1。支撐座2的底面上設有錨固桿7，錨固桿7上設有螺旋葉片8，使用地錨的固定方式將支撐座2固定在地面上，穩定牢固，螺旋葉片8可加快地錨速度，降低工人的作業強度。

支撐座2之間設有支撐擋架9，支撐擋架9包括平衡板10和T型擋桿11，T型擋桿11包括支撐桿12和定位橫條13，定位橫條13設于支撐桿12的一端，平衡板10活動連接支撐桿12，T型擋桿11結構牢固，制造成本低，支撐作用穩定。可根據實際需要增設支撐桿12的數量，加強支撐作用的穩定性，防止支撐桿12受到巨大的壓力發生斷裂，使得擋浪結構散架，失去抗洪作用。擋水板1的背面均勻分布有定位槽14，定位槽14連接定位橫條13，將定位橫條13擱置在不同位置上的定位槽14中，改變擋水板1的傾角，實現不同角度的擋浪效果。平衡板10的兩端均設有套環15，套環15連接支撐座2，支撐座2上設有固定擋環16，固定擋環16阻擋套環15，安裝時將支撐座2的一端插入套環15中，直至套環15接觸到固定擋環16為止，當擋水板1受到海浪的沖擊后，會對T型擋桿11產生一個壓力，T型擋桿11將力的作用傳遞給平衡板10，平衡桿的兩端由于受到固定擋環16的阻擋，無法隨意滑動，從而保持整體支撐穩定，不會出現結構散架，擋浪效果好。

本發明整體采用可拆卸的連接方式，方便運輸，隨處可用，安裝時先將支撐座2的一端插入套環15中，直至套環15接觸到固定擋環16為止，完成支撐擋架9與支撐座2的連接，再將支撐座2的鉤型塊5勾住固定銷軸4，實現支撐座2與擋水板1的活動連接，然后展開支撐擋架9，將定位橫條13對準定位槽14插入，使得擋水板1呈傾斜狀態，當擋水板1受到海浪的沖擊后，會對T型擋桿11產生一個壓力，T型擋桿11將力的作用傳遞給平衡板10，平衡桿的兩端由于受到固定擋環16的阻擋，無法隨意滑動，從而保持整體支撐穩定，不會出現結構散架，擋浪效果好；將定位橫條13擱置在不同位置上的定位槽14中，改變擋水板1的傾角，實現不同角度的擋浪效果，調節簡單，使用方便。本發明強度高，連接靈活，拆裝簡單，方便運輸，占用場地小，節省施工時間，擋浪效果好，實用性強。

以上僅為本發明的具體實施例，但本發明的技術特征并不局限于此。任何以本發明為基礎，為解決基本相同的技術問題，實現基本相同的技術效果，所作出的簡單變化、等同替換或者修飾等，皆涵蓋于本發明的保護范圍之中。
