本實用新型涉及一種洗手裝置，尤其涉及一種車間工人用便捷式洗手裝置。

背景技術：

工人古稱“匠人”。今稱個人不占有生產資料，依靠工資為生的工業勞動或手工勞動者。通常是指為掙工資而被雇用從事體力或技術勞動的人，他們本身不占有生產資料，只能通過自己的勞動才能獲得工資性質的收入。

清洗是采用一種化學藥劑清除物體表面污垢的方法，它是借助清洗劑表面污染物或覆蓋層進行化學轉化、溶解、剝離以達到脫脂、除銹和去污的效果。

車間工人工作完后需要洗手，目前的洗手裝置存在結構復雜、操作繁瑣、清洗效率低、清洗不干凈的缺點，因此亟需研發一種結構簡單、操作方便、清洗效率高、能清洗干凈的車間工人用便捷式洗手裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服目前的洗手裝置存在結構復雜、操作繁瑣、清洗效率低、清洗不干凈的缺點，本實用新型要解決的技術問題是提供一種結構簡單、操作方便、清洗效率高、能清洗干凈的車間工人用便捷式洗手裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種車間工人用便捷式洗手裝置，包括有底板、定滑輪Ⅰ、擺動座Ⅰ、擺動座Ⅱ、踏板Ⅰ、定滑輪Ⅱ、導柱、拉線Ⅰ、導套、彈簧Ⅰ、擋板、支架、集液箱、活塞、踏板Ⅱ、固定板Ⅰ、出料管、廢水框、固定板Ⅱ、出水管、固定板Ⅲ、彈簧Ⅱ、水箱、擋塊、進水口、定滑輪Ⅲ、拉線Ⅱ和支桿，底板頂部從左至右依次設有支桿、定滑輪 Ⅰ、擺動座Ⅰ、擺動座Ⅱ、導柱和定滑輪Ⅱ，擺動座Ⅰ上鉸接連接有踏板Ⅱ，支桿右側從下至上依次設有固定板Ⅱ、固定板Ⅲ和定滑輪Ⅲ，固定板Ⅱ頂部設有廢水框，固定板Ⅲ頂部設有水箱，水箱頂部設有進水口，水箱底部設有出水管，出水管位于廢水框上方，出水管上端設有擋塊，擋塊右側與水箱之間連接有彈簧Ⅱ，擋塊左側連接有拉線Ⅱ，拉線Ⅱ繞過定滑輪Ⅲ和定滑輪Ⅰ與踏板Ⅱ左側連接，擺動座Ⅱ上端鉸接連接有踏板Ⅰ，導柱上設有導套，導套與導柱配合，導柱上端設有擋板，擋板與導套之間連接有彈簧Ⅰ，導套左側設有支架，導套下端連接有拉線Ⅰ，拉線Ⅰ繞過定滑輪Ⅱ與踏板Ⅰ右側連接，導柱左側中部設有固定板Ⅰ，固定板Ⅰ頂部設有集液箱，集液箱內部設有活塞，支架伸入集液箱內與活塞頂部連接，集液箱左側下端設有出料管。

優選地，還包括有過濾網，廢水框內設有過濾網。

優選地，底板的材質為不銹鋼。

工作原理：當車間工人工作完需要洗手時，先將手放在出料管下方，再輕踩踏板Ⅰ左側，踏板Ⅰ右側向上擺動，踏板Ⅰ通過拉線帶動導套在導柱上向下運動，導套帶動支架向下運動，支架推動活塞向下運動，活塞向下擠壓集液箱內的洗手液，洗手液從出料管流出落在工人手上。當工人手上落有一定量的洗手液后，工人停止踩動踏板Ⅰ，導套在彈簧Ⅰ拉力作用下向上運動并回到原來的位置，導套帶動支架向上運動，支架帶動活塞向上運動，洗手液停止從出料管流出。導套通過拉線Ⅰ帶動踏板Ⅰ向下擺動并使踏板Ⅰ回到原來的位置。工人轉身，再輕踩踏板Ⅱ右側，踏板Ⅱ左側向上擺動，踏板Ⅱ通過拉線Ⅱ帶動擋塊向左運動，水箱內的水從出水管流出，工人可在出水管下方洗手，洗手后的廢水落入下方的廢水框內。當工人洗完手后，停止踩動踏板Ⅱ，擋塊在彈簧Ⅱ的拉力作用下回到原來的位置，并將出水管擋住，水箱內的水停止流出。擋塊通過拉線 Ⅱ帶動踏板Ⅱ向下擺動并使踏板Ⅱ回到原來的位置。本實用新型能通過控制踏板Ⅰ和踏板Ⅱ實現車間工人方便、快捷的洗手操作，具有很強的實用性。

因為還包括有過濾網，廢水框內設有過濾網，過濾網能過濾工人洗手時落下的廢屑，減少對水的污染。

因為底板的材質為不銹鋼，不銹鋼能有效增加裝置的使用年限。

(3)有益效果

本實用新型達到了結構簡單、操作方便、清洗效率高、能清洗干凈的效果，能節約車間工人的洗手時間。

附圖說明

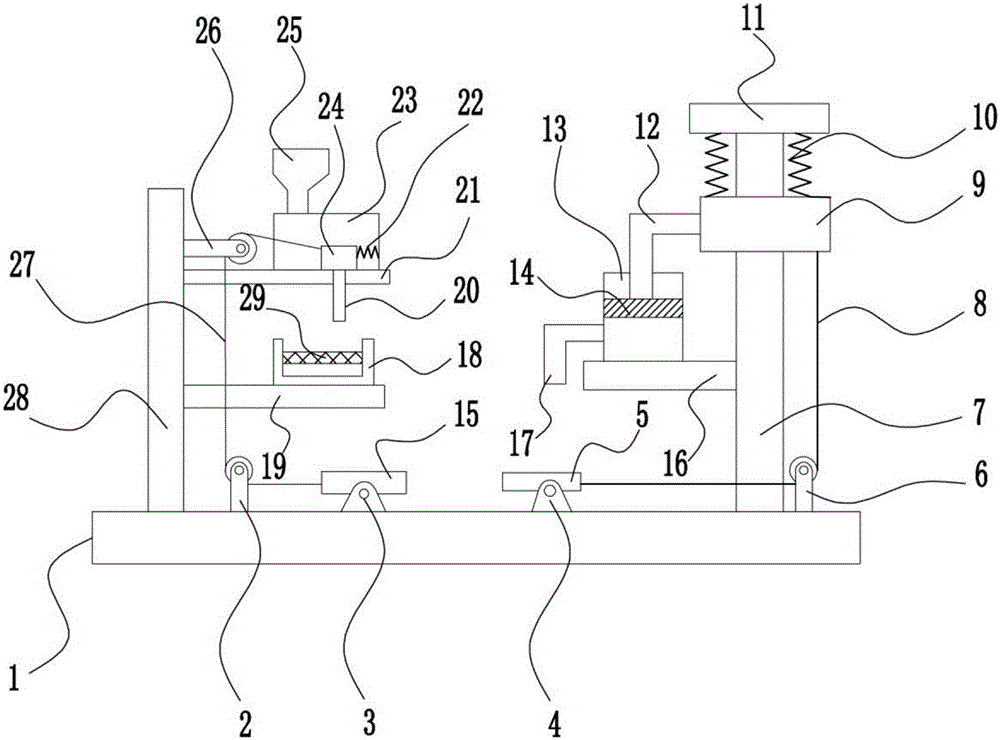

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-底板，2-定滑輪Ⅰ，3-擺動座Ⅰ，4-擺動座Ⅱ，5-踏板Ⅰ，6-定滑輪Ⅱ，7-導柱，8-拉線Ⅰ，9-導套，10-彈簧Ⅰ，11-擋板，12-支架，13-集液箱，14-活塞，15-踏板Ⅱ，16-固定板Ⅰ，17-出料管，18-廢水框，19-固定板Ⅱ，20-出水管，21-固定板Ⅲ，22-彈簧Ⅱ，23-水箱，24-擋塊，25-進水口，26-定滑輪Ⅲ，27-拉線Ⅱ，28-支桿，29-過濾網。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種車間工人用便捷式洗手裝置，如圖1-2所示，包括有底板1、定滑輪Ⅰ2、擺動座Ⅰ3、擺動座Ⅱ4、踏板Ⅰ5、定滑輪Ⅱ6、導柱7、拉線Ⅰ8、導套9、彈簧Ⅰ10、擋板11、支架12、集液箱13、活塞14、踏板Ⅱ15、固定板Ⅰ16、出料管17、廢水框18、固定板Ⅱ19、出水管20、固定板Ⅲ21、彈簧Ⅱ22、水箱 23、擋塊24、進水口25、定滑輪Ⅲ26、拉線Ⅱ27和支桿28，底板1頂部從左至右依次設有支桿28、定滑輪Ⅰ2、擺動座Ⅰ3、擺動座Ⅱ4、導柱7和定滑輪Ⅱ6，擺動座Ⅰ3上鉸接連接有踏板Ⅱ15，支桿28右側從下至上依次設有固定板Ⅱ19、固定板Ⅲ21和定滑輪Ⅲ26，固定板Ⅱ19頂部設有廢水框18，固定板Ⅲ21頂部設有水箱23，水箱23頂部設有進水口25，水箱23底部設有出水管20，出水管20位于廢水框18上方，出水管20上端設有擋塊24，擋塊24右側與水箱23之間連接有彈簧Ⅱ22，擋塊24左側連接有拉線Ⅱ27，拉線Ⅱ27繞過定滑輪Ⅲ26和定滑輪Ⅰ2與踏板Ⅱ15左側連接，擺動座Ⅱ4上端鉸接連接有踏板Ⅰ5，導柱7上設有導套9，導套9與導柱7配合，導柱7上端設有擋板11，擋板11與導套9之間連接有彈簧Ⅰ10，導套9左側設有支架12，導套9下端連接有拉線Ⅰ8，拉線Ⅰ8繞過定滑輪Ⅱ6與踏板Ⅰ5右側連接，導柱7左側中部設有固定板Ⅰ16，固定板Ⅰ16頂部設有集液箱13，集液箱13內部設有活塞14，支架12伸入集液箱13內與活塞14頂部連接，集液箱13左側下端設有出料管17。

還包括有過濾網29，廢水框18內設有過濾網29。

底板1的材質為不銹鋼。

工作原理：當車間工人工作完需要洗手時，先將手放在出料管17下方，再輕踩踏板Ⅰ5左側，踏板Ⅰ5右側向上擺動，踏板Ⅰ5通過拉線帶動導套9在導柱7上向下運動，導套9帶動支架12向下運動，支架12推動活塞14向下運動，活塞14向下擠壓集液箱13內的洗手液，洗手液從出料管17流出落在工人手上。當工人手上落有一定量的洗手液后，工人停止踩動踏板Ⅰ5，導套9在彈簧Ⅰ10拉力作用下向上運動并回到原來的位置，導套9帶動支架12向上運動，支架12帶動活塞14向上運動，洗手液停止從出料管17流出。導套9通過拉線Ⅰ8帶動踏板Ⅰ5向下擺動并使踏板Ⅰ5回到原來的位置。工人轉身，再輕踩踏板Ⅱ15右 側，踏板Ⅱ15左側向上擺動，踏板Ⅱ15通過拉線Ⅱ27帶動擋塊24向左運動，水箱23內的水從出水管20流出，工人可在出水管20下方洗手，洗手后的廢水落入下方的廢水框18內。當工人洗完手后，停止踩動踏板Ⅱ15，擋塊24在彈簧Ⅱ22的拉力作用下回到原來的位置，并將出水管20擋住，水箱23內的水停止流出。擋塊24通過拉線Ⅱ27帶動踏板Ⅱ15向下擺動并使踏板Ⅱ15回到原來的位置。本實用新型能通過控制踏板Ⅰ5和踏板Ⅱ15實現車間工人方便、快捷的洗手操作，具有很強的實用性。

因為還包括有過濾網29，廢水框18內設有過濾網29，過濾網29能過濾工人洗手時落下的廢屑，減少對水的污染。

因為底板1的材質為不銹鋼，不銹鋼能有效增加裝置的使用年限。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
