本實用新型涉及臉盆架及其附屬用品技術領域，具體是一種一體化洗漱盆。

[

背景技術：
]

眾所周知，洗漱用的衛浴盆是被廣泛使用的位于產品。但是現有技術中的衛浴盆一般都是為普通場所設計，適用于普通人，但是對于一些特殊人群如殘障人士或老年人等行動不便的人群，需要一些特殊結構的洗漱盆來滿足這些人群的使用需求。

[

技術實現要素：
]

本實用新型的目的就是為了解決現有技術中沒有適于特殊人群使用的洗漱盆，提供一種結構新穎、安全、可靠、方便特殊人群使用的一體化洗漱盆，包括盆體，盆體頂部具有一下凹的蓄水部，蓄水部上開設有與下水管道連接的排水孔，洗漱盆還包括位于盆體頂部后側的水龍頭安裝部、分別位于盆體頂部兩側的左側部和右側部、位于盆體前側的抓握部、位于盆體后部并向上凸起的擋水部，水龍頭安裝部上開設有用于安裝水龍頭的水龍頭安裝孔，抓握部前側面中心以及抓握部頂面的中心均具有內凹的弧度，排水孔位于蓄水部上靠近擋水部一側。

抓握部內壁具有向蓄水部方向傾斜的斜面。

左側部的高度高于水龍頭安裝部的高度。

水龍頭安裝部與右側部之間具有空隙，排水孔位于該空隙處。

抓握部水平方向的厚度最小處為48mm，最大處為100mm。

洗漱盆的背面通過掛墻裝置安裝在墻面上。

洗漱盆通過底面安裝在浴柜上。

所述的蓄水部由盆體底面、水龍頭安裝部、左側部、右側部、抓握部和擋水部共同形成。

擋水部的高度高于抓握部、左側部、右側部和水龍頭安裝部的高度。

所述的左側部或右側部在靠近蓄水部的側壁上設有用于排水的溢水孔，所述的溢水孔與下水管道連接。

本實用新型同現有技術相比，其優點在于本實用新型采用掛墻設計，便于老人輪椅進出、移動。亦可作柜盆使用，配合浴室柜使用。具有多種寬度尺寸，適配大部分浴室空間。其次，本實用新型采用適老化設計，盆邊緣加寬設計，方便老人和輪椅使用者抓扶。內凹邊沿減少使用者與龍頭的距離，下凹設計減少老人抬手高度，便于操作。排水后移，為輪椅騰出更多的活動空間，給老人帶來更舒適的體驗。另外，臺盆加寬邊緣設計向內斜面引導積水流入盆內，減少臺面邊沿滴水。同時還另有龍頭安裝面下沉成與兩側形成的階梯設計，減少臺面積水。

[附圖說明]

圖1為本實用新型的主要結構示意圖；

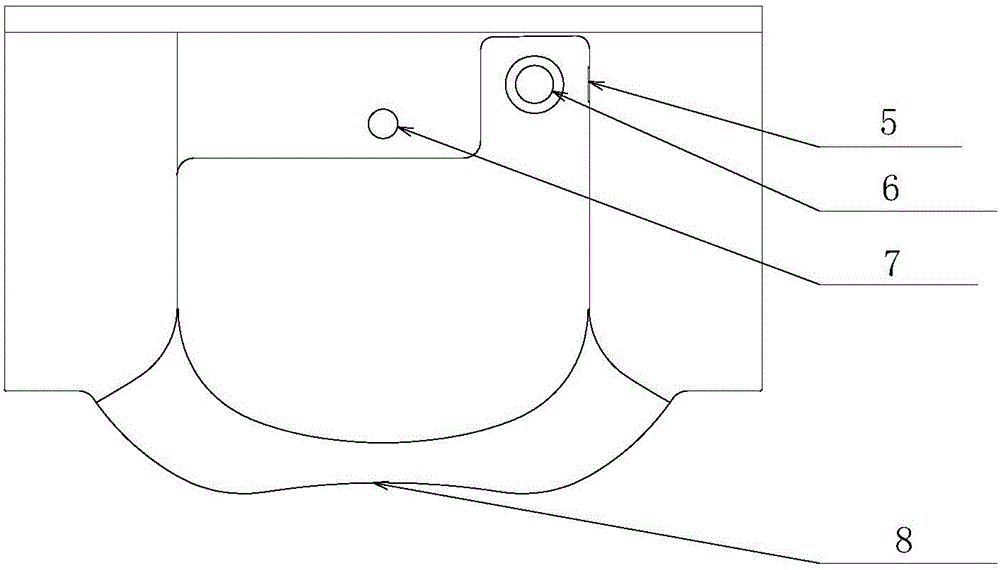

圖2為本實用新型圖1的俯視圖；

圖3為本實用新型圖1的側視圖；

圖4為本實用新型的立面圖，

圖5(a)為本實用新型具有剖面示意線的俯視圖；

圖5(b)為本實用新型圖5(a)的A-A剖視圖；

圖5(c)為本實用新型圖5(a)的B-B剖視圖；

如圖所示，圖中：1.盆體 2.擋水部 3.下凹設計 4.階梯設計 5.溢水孔 6.排水孔 7.水龍頭安裝孔 8.內凹設計 10.水龍頭安裝部 11.右側部 12.左側部 13.抓握部 14.蓄水部 a.向內斜面；

指定圖4為本實用新型的摘要附圖。

[具體實施方式]

下面結合附圖對本實用新型作進一步說明，這種裝置的結構和原理對本專業的人來說是非常清楚的。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

本實用新型為一種一體化洗漱盆，其采用人造石一體成型，經久耐用，不發黃，易打理，易維護。由模具一體成型，專為老人及殘障人士設計，適配家居及無障礙空間。

如圖1～圖4所示，本實用新型的盆體頂部具有一下凹的蓄水部，蓄水部上開設有與下水管道連接的排水孔。左側部或右側部在靠近蓄水部的側壁上設有用于排水的溢水孔，當蓄水部內的液面達到一定高度即溢水孔的高度時，水通過溢水孔排出，由此防止水溢出洗漱盆。洗漱盆還包括位于盆體頂部后側的水龍頭安裝部、分別位于盆體頂部兩側的左側部和右側部、位于盆體前側的抓握部、位于盆體后部并向上凸起的擋水部。蓄水部由盆體底面、水龍頭安裝部、左側部、右側部、抓握部和擋水部共同形成。擋水部的高度高于抓握部、左側部、右側部和水龍頭安裝部的高度。

水龍頭安裝部上開設有用于安裝水龍頭的水龍頭安裝孔，抓握部前側面中心以及頂面的中心均具有內凹的弧度，減少使用者與龍頭的距離，下凹設計減少老人抬手高度，便于操作。且抓握部內壁具有向蓄水部方向傾斜的斜面，臺盆加寬邊緣設計向內斜面引導積水流入盆內，減少臺面邊沿滴水。對盆邊緣加寬設計，抓握部水平方向的厚度最小處為48mm，最大處為100mm，可方便老人和輪椅使用者抓扶。

水龍頭安裝部與右側部之間具有空隙，排水孔位于該空隙處。通過排水后移，為輪椅騰出更多的活動空間，給老人帶來更舒適的體驗。

左側部的高度高于水龍頭安裝部的高度，該龍頭安裝面下沉的形式與兩側部形成階梯設計減少臺面積水。

洗漱盆的背面通過掛墻裝置安裝在墻面上，采用掛墻設計，便于老人輪椅進出、移動。也可通過底面安裝在浴柜上，作柜盆使用，配合浴室柜使用。具有多種寬度尺寸，適配大部分浴室空間。尺寸可為：900*580*230或800*580*230或650*580*230。
