本實用新型涉及一種深基坑中隔圍護結構的底板傳力結構，應用于房屋建筑工程、軌道交通工程、港口碼頭等各種深基坑工程領域，適用于采用中隔圍護結構分期實施的深基坑工程。

背景技術：

在深基坑工程中，由于分期開發需求、周邊環境保護、施工工期等因素的影響，經常需將大基坑分為多個基坑分期施工，通常采用鉆孔灌注樁、地下連續墻等作為分坑基坑的中隔圍護結構。深基坑支撐道數多、根據施工工序，多需要進行換撐。即各道支撐拆除前必須要在底板、中樓板等部位形成有效的傳力結構才能保證各道支撐拆除后基坑工程圍護結構的安全性。底板是支撐拆除后第一個強有力的傳力節點，由于中隔圍護結構的存在，其兩側的底板如何形成有效的傳力構件關乎安全，顯得尤為重要，同時為了保證后期中隔圍護結構鑿除后兩側底板鋼筋能便捷、有效的連接，必須要為中隔圍護結構兩側的底板鋼筋綁扎或焊接留出足夠的操作間隙。這樣就存在兩個問題需要解決，即分坑圍護結構中隔圍護結構兩側底板傳力的有效性和后期底板鋼筋連接的便捷性。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足之處，而提供一種深基坑中隔圍護結構的底板傳力結構。它解決了中隔圍護結構兩側底板傳力有效性的問題及后期底板鋼筋便捷有效連接的問題。

本實用新型的目的是通過如下措施來達到的：一種深基坑中隔圍護結構的底板傳力結構，其特征在于：中隔圍護結構的兩側設置有一期底板和二期底板，所述一期底板和二期底板與中隔圍護結構之間均設置有用于底板鋼筋搭接的操作間隙，所述一期底板與中隔圍護結構之間的操作間隙下設置有一期底板傳力帶，所述二期底板與中隔圍護結構之間的操作間隙下設置有二期底板傳力帶，所述一期底板與一期底板傳力帶澆筑為一體，所述二期底板與二期底板傳力帶澆筑為一體，所述一期底板傳力帶和二期底板傳力帶分別沿中隔圍護結構的兩側的長度方向布置并緊挨中隔圍護結構。

進一步地，所述一期底板的底面與一期底板傳力帶的底面之間的過渡面為斜面，所述二期底板的底面與二期底板傳力帶的底面之間的過渡面為斜面。

進一步地，所述一期底板傳力帶和二期底板傳力帶內分別鋪設有一期底板防水卷材和二期底板防水卷材，所述一期底板防水卷材沿一期底板的底面和一期底板傳力帶的底面和側面鋪設，所述一期底板防水卷材沿一期底板傳力帶的側面延伸出一期底板傳力帶，所述二期底板防水卷材沿二期底板的底面和二期底板傳力帶的底面和側面鋪設，所述二期底板防水卷材沿二期底板傳力帶的側面延伸出二期底板傳力帶。

進一步地，所述一期底板內設置有兩層一期底板鋼筋，所述二期底板內設置有兩層二期底板鋼筋，所述一期底板鋼筋延伸出一期底板，所述二期底板鋼筋延伸出二期底板。

進一步地，所述一期底板傳力帶內設置有一期斜向鋼筋，所述一期斜向鋼筋在一期底板傳力帶內沿一期底板傳力帶的輪廓彎折并斜向錨入一期底板，所述二期底板傳力帶內設置有二期斜向鋼筋，所述二期斜向鋼筋在二期底板傳力帶內沿二期底板傳力帶的輪廓彎折并斜向錨入二期底板，一期斜向鋼筋錨入一期底板的端部彎折成水平設置，二期斜向鋼筋錨入二期底板傳力帶的端部彎折成水平設置。

本實用新型具有的優點如下：本實用新型底板與中隔圍護結構之間預留有操作間隙，通過在中隔圍護結構兩側底板分別設置底板傳力帶，保證了支撐拆除過程中底板傳力的有效性。同時，底板與中隔圍護結構之間預留有足夠的鋼筋搭接或焊接的操作間隙并滿足后期鋼筋連接所需的長度要求。在中隔圍護結構鑿除后，連接中隔圍護結構兩側的鋼筋完成底板澆筑，從而解決了支撐拆除過程中底板傳力有效性的問題及后期底板鋼筋便捷有效連接的問題。

附圖說明

圖1為本實用新型的結構示意圖。

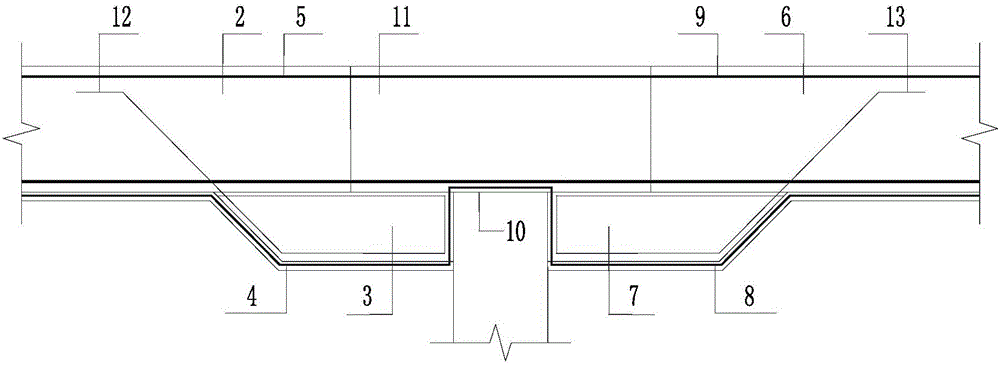

圖2為本實用新型鑿除中隔圍護結構完成三期底板澆筑后的結構示意圖。

圖中，1、中隔圍護結構，2、一期底板，3、一期底板傳力帶，4、一期底板防水卷材，5、一期底板鋼筋，6、二期底板，7、二期底板傳力帶，8、二期底板防水卷材，9、二期底板鋼筋，10、中隔圍護結構鑿除的分界線，11、三期底板，12、一期斜向鋼筋，13、二期斜向鋼筋。

具體實施方式

下面結合附圖詳細說明本實用新型的實施情況，但它并不構成對本實用新型的限定，僅做舉例而已。同時通過說明，本實用新型的優點將變得更加清楚和容易理解。

如圖1所示，一種深基坑中隔圍護結構的底板傳力結構，其特征在于：中隔圍護結構1的兩側設置有一期底板2和二期底板6，所述一期底板2和二期底板6與中隔圍護結構1之間均設置有用于底板鋼筋搭接的操作間隙，所述一期底板2與中隔圍護結構1之間的操作間隙下設置有一期底板傳力帶3，所述二期底板6與中隔圍護結構1之間的操作間隙下設置有二期底板傳力帶7，所述一期底板2與一期底板傳力帶3澆筑為一體，所述二期底板6與二期底板傳力帶7澆筑為一體，所述一期底板傳力帶3和二期底板傳力帶7分別沿中隔圍護結構1的兩側的長度方向布置并緊挨中隔圍護結構1。所述一期底板2的底面與一期底板傳力帶3的底面之間的過渡面為斜面，所述二期底板6的底面與二期底板傳力帶7的底面之間的過渡面為斜面。其中，在實際應用中，一期底板傳力帶3和二期底板傳力帶7的長度與中隔圍護結構1的長度相等。

其中，一期底板傳力帶3和二期底板傳力帶7內分別鋪設有一期底板防水卷材4和二期底板防水卷材8，所述一期底板防水卷材4沿一期底板2的底面和一期底板傳力帶3底面和側面鋪設，所述一期底板防水卷材4沿一期底板傳力帶3的側面延伸出一期底板傳力帶3，所述二期底板防水卷材8沿二期底板6的底面和二期底板傳力帶7底面和側面鋪設，所述二期底板防水卷材8沿二期底板傳力帶7的側面延伸出二期底板傳力帶7。所述一期底板2內設置有兩層一期底板鋼筋5，所述二期底板6內設置有兩層二期底板鋼筋9，所述一期底板鋼筋5延伸出一期底板2，所述二期底板鋼筋9延伸出二期底板6。

其中，所述一期底板傳力帶3內設置有一期斜向鋼筋12，所述一期斜向鋼筋12在一期底板傳力帶3內沿一期底板傳力帶3的輪廓彎折并斜向錨入一期底板2，所述二期底板傳力帶7內設置有二期斜向鋼筋13，所述二期斜向鋼筋13在二期底板傳力帶7內沿二期底板傳力帶7的輪廓彎折并斜向錨入二期底板6，一期斜向鋼筋12錨入一期底板2的端部彎折成水平設置，二期斜向鋼筋13錨入二期底板傳力帶7的端部彎折成水平設置。中隔圍護結構1通常采用鉆孔灌注樁或地下連續墻。

如圖1所示，圖中剖面線部分為，一期底板2和二期底板6之間操作間隙。如圖2所示，中隔圍護結構1鑿除至中隔圍護結構鑿除的分界線10后，一期底板防水卷材4和二期底板防水卷材8在中隔圍護結構鑿除的分界線10處搭接，一期底板鋼筋5和二期底板鋼筋9在一期底板2和二期底板6之間操作間隙內焊接或搭接形成三期底板11的底板鋼筋。澆筑一期底板2和二期底板6之間操作間隙形成三期底板11。

本實用新型的深基坑中隔圍護結構的底板傳力結構的施工方法，包括如下施工工序：

1)施工中隔圍護結構1后，開挖中隔圍護結構1一側的基坑至基坑底標高，再放坡開挖一期底板傳力帶基坑，用于澆筑一期底板傳力帶3，沿基坑底、一期底板傳力帶3鋪設一期底板防水卷材4并預留出鑿除中隔圍護結構1后與二期底板防水卷材8搭接的部分；見圖1。

2)混凝土澆筑一期底板傳力帶3后，綁扎一期底板鋼筋5，澆筑一期底板2，澆筑一期底板2時與中隔圍護結構1間隔一段距離，留出方便底板鋼筋連接的操作間隙；見圖1。

3)待先施工側各道支撐拆除、各層樓板施工完畢，對后施工側基坑進行支撐架設及土方開挖，開挖基坑至基坑底標高，再放坡開挖二期底板傳力帶基坑，用于澆筑二期底板傳力帶7，沿基坑底、二期底板傳力帶7鋪設二期底板防水卷材8并預留出鑿除中隔圍護結構1后與一期底板防水卷材4搭接的部分；見圖1。

4)混凝土澆筑二期底板傳力帶7后，綁扎二期底板鋼筋9，澆筑二期底板6，澆筑二期底板6時與中隔圍護結構1間隔一段距離，留出方便底板鋼筋連接的操作間隙，并滿足后期鋼筋連接所需的長度要求；見圖1。

5)待后施工側各道支撐、各層樓板施工完畢后，開始從上至下鑿除中隔圍護結構1至與底板底標高齊平的中隔圍護結構鑿除的分界線10處，中隔圍護結構1兩側的各層樓通過樓板鋼筋相應連接；

6)將一期底板防水卷材4和二期底板防水卷材8在中隔圍護結構鑿除的分界線10處鋪開搭接；見圖2。

7)將一期底板鋼筋5和二期底板鋼筋9之間對應搭接或焊接相同型號的鋼筋；見圖2。

8)混凝土澆筑一期底板2和二期底板6之間操作間隙形成三期底板11，完成底板結構施工，見圖2。

在上述施工工序中，工序2)中，一期底板傳力帶3根據支護結構的反力計算配置相應的一期斜向鋼筋12錨入到一期底板2中；工序4)中，二期底板傳力帶7根據支護結構的反力計算配置相應的二期斜向鋼筋13錨入到二期底板6內。工序2)中，一期底板2邊緣距離中隔圍護結構1的寬度為700～1200mm，工序4)中，二期底板6邊緣距離中隔圍護結構1的寬度為700～1200mm。一期底板傳力帶3和二期底板傳力帶7的放坡角度為45°～60°，所述一期底板傳力帶3和二期底板傳力帶7的厚度為300～600mm。所述工序1)中，一期底板防水卷材4預留長度為500～1000mm；所述工序3)中，二期底板防水卷材8預留長度為500～1000mm。
