本實用新型涉及一種水利設施防堵塞溢流壩體結構，屬于土木領域。

背景技術：

溢流壩一般由混凝土或漿砌石筑成。按壩型有溢流重力壩、溢流拱壩、溢流支墩壩和溢流土石壩。后者僅限于溢流面和壩腳有可靠防護設施、單寬流量比較小的低壩。和廠房結合在一起，作為泄洪建筑物的壩內式廠房溢流壩、廠房頂溢流和挑越廠房頂泄流的廠壩聯合泄洪方式，可用在高山狹谷地區，是宣泄大流量時，解決溢洪道和電站廠房布置位置不足的一種途徑，也是從溢流壩發展起來的新形式。溢流壩的溢流口由于水中夾雜大量泥沙容易堵塞，給壩體的溢流帶來不便。

技術實現要素：

針對現有技術存在的不足，本實用新型所要解決的技術問題是，提供一種水利設施防堵塞溢流壩體結構，防止溢流口堵塞，提高溢流壩的可靠度。

為解決上述技術問題，本實用新型采取的技術方案是，一種水利設施防堵塞溢流壩體結構，包括壩體和壩基，壩基設置于壩體下部，壩體的迎水面和背水面的底部分別設置有穩定基，壩體的下端設置有溢流管Ⅰ，溢流管Ⅰ的一端設置于壩體的迎水面的外部，溢流管Ⅰ的另一端設置于壩體內，溢流管Ⅰ設置于壩體的迎水面的外部的一端設置有防堵蓋板，溢流管Ⅰ的下部設置有沉淀腔Ⅰ；所述溢流管Ⅰ設置于壩體內的一端連接有上通管，上通管與溢流管Ⅰ呈127度夾角，上通管尾端連接有下通管，下通管與上通管垂直設置，下通管的下部連接有一個沉淀腔Ⅱ；所述下通管的中部連接有若干平行設置的溢流管Ⅱ，溢流管Ⅱ與溢流管Ⅰ平行設置，溢流管Ⅱ下部設置有沉淀腔Ⅲ。

優化的，上述水利設施防堵塞溢流壩體結構，所述沉淀腔Ⅰ和沉淀腔Ⅲ內設置有網板。

優化的，上述水利設施防堵塞溢流壩體結構，所述溢流管Ⅰ上部設置有分壓板，分壓板為折彎板，分壓板的折彎角度為94.5度。

本實用新型的優點在于它能克服現有技術的弊端，結構設計合理新穎。本申請的設計將溢流管分為四段，河水先通過溢流管Ⅰ，由于上通管的設置，河水在溢流管Ⅰ和上通管的連接處受到阻礙形成回流，這樣有一部分的泥沙會沉淀到沉淀腔Ⅰ內，然后河水通過下通管，在重力的作用下對下通管底部形成沖擊，沖擊過程中，一部分泥沙會沉淀到沉淀腔Ⅱ內，河水回流后通過溢流管Ⅱ溢流，這時河水的流速通過上通管和下通管的作用已經有所降低，通過沉淀腔Ⅲ的沉淀溢流后的河水內泥沙含量大大降低。為了提高溢流管Ⅰ內河水的沉淀效果，將上通管與溢流管Ⅰ設置為呈127度夾角，為了提高河水通過下通管后的沖擊效果，下通管與上通管垂直設置。分壓板的設計可以將壩體對于溢流管Ⅰ的壓力分壓倒溢流管Ⅰ的兩側，防止因溢流管Ⅰ長時間使用管體風化后被壩體壓垮。

附圖說明

圖1為本實用新型的結構示意圖；

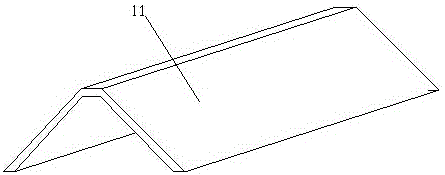

圖2為本實用新型的分壓板的結構示意圖；

圖中：1為壩體、2為壩基、3為穩定基、4為溢流管Ⅰ、5為沉淀腔Ⅰ、6為上通管、7為下通管、8為沉淀腔Ⅱ、9為溢流管Ⅱ、10為沉淀腔Ⅲ、11為分壓板。

具體實施方式

下面結合附圖與具體實施例進一步闡述本發明的技術特點。

本實用新型為一種水利設施防堵塞溢流壩體結構，包括壩體和壩基，壩基設置于壩體下部，壩體的迎水面和背水面的底部分別設置有穩定基，壩體的下端設置有溢流管Ⅰ，溢流管Ⅰ的一端設置于壩體的迎水面的外部，溢流管Ⅰ的另一端設置于壩體內，溢流管Ⅰ設置于壩體的迎水面的外部的一端設置有防堵蓋板，溢流管Ⅰ的下部設置有沉淀腔Ⅰ；所述溢流管Ⅰ設置于壩體內的一端連接有上通管，上通管與溢流管Ⅰ呈127度夾角，上通管尾端連接有下通管，下通管與上通管垂直設置，下通管的下部連接有一個沉淀腔Ⅱ；所述下通管的中部連接有若干平行設置的溢流管Ⅱ，溢流管Ⅱ與溢流管Ⅰ平行設置，溢流管Ⅱ下部設置有沉淀腔Ⅲ。所述沉淀腔Ⅰ和沉淀腔Ⅲ內設置有網板。所述溢流管Ⅰ上部設置有分壓板，分壓板為折彎板，分壓板的折彎角度為94.5度。

本實用新型的優點在于它能克服現有技術的弊端，結構設計合理新穎。本申請的設計將溢流管分為四段，河水先通過溢流管Ⅰ，由于上通管的設置，河水在溢流管Ⅰ和上通管的連接處受到阻礙形成回流，這樣有一部分的泥沙會沉淀到沉淀腔Ⅰ內，然后河水通過下通管，在重力的作用下對下通管底部形成沖擊，沖擊過程中，一部分泥沙會沉淀到沉淀腔Ⅱ內，河水回流后通過溢流管Ⅱ溢流，這時河水的流速通過上通管和下通管的作用已經有所降低，通過沉淀腔Ⅲ的沉淀溢流后的河水內泥沙含量大大降低。為了提高溢流管Ⅰ內河水的沉淀效果，將上通管與溢流管Ⅰ設置為呈127度夾角，為了提高河水通過下通管后的沖擊效果，下通管與上通管垂直設置。分壓板的設計可以將壩體對于溢流管Ⅰ的壓力分壓倒溢流管Ⅰ的兩側，防止因溢流管Ⅰ長時間使用管體風化后被壩體壓垮。

當然，上述說明并非是對本實用新型的限制，本實用新型也并不限于上述舉例，本技術領域的普通技術人員，在本實用新型的實質范圍內，作出的變化、改型、添加或替換，都應屬于本實用新型的保護范圍。
