本實用新型涉及公路橋梁樁基加固技術領域，具體為一種公路橋梁樁基加固裝置。

背景技術：

公路橋梁樁基由于車輛和自然條件的影響其承載力會有所下降，因此我們需要定期的監測和維護樁基的穩定，必要的時候我們需要設置一種公路橋梁樁基加固裝置，市面上的公路橋梁樁基加固裝置樣式繁多，現如今使用的公路橋梁樁基加固裝置還存在多多少少的不足，比如沒有更加智能的加固器材，不能及時的處理相應問題，沒有更加好的支撐裝置，無法滿足使用的需求，為了解決市場上存在的缺點，現今急需改善公路橋梁樁基加固裝置的設備，設置有新型支撐承重器讓我們對樁基加固后的效果很有自信，還增加了原有樁基的底面積，能夠更好的保護樁基的穩定。

技術實現要素：

本實用新型的目的在于提供一種公路橋梁樁基加固裝置，以解決上述背景技術中提出的不能及時處理問題、缺乏好的支撐裝置等問題。

為實現上述目的，本實用新型提供如下技術方案：一種公路橋梁樁基加固裝置，包括固定螺栓、智能液壓器、加厚基座、支撐承重器、橡膠填充劑、承重軸和連接鋼板，所述固定螺栓貫穿支撐鋼板與被加固樁基相連接，所述智能液壓器上設置有加壓桿，且其下端設置有支撐平臺，所述支撐平臺與加厚鋼筒相連接，所述加厚基座的右端設置有支撐鋼柱，且支撐鋼柱與加厚鋼筒之間通過斜鋼梁相連接，所述支撐承重器與支撐鋼板相連接，所述橡膠填充劑的下端設置有鋼板，且其上端設置有封板，所述連接鋼板與承重軸相連接，且其上設置有連接接口。

優選的，所述固定螺栓在支撐鋼板上設置有2個。

優選的，所述支撐鋼柱設置有2根，且其插入地下40cm。

優選的，所述加厚鋼筒為兩個半圓形鋼槽拼接而成的圓柱鋼筒。

優選的，所述橡膠填充劑和鋼板相間排布，且橡膠填充劑和鋼板包裹著承重軸。

與現有技術相比，本實用新型的有益效果是：該公路橋梁樁基加固裝置，結合現在公路橋梁樁基加固裝置進行創新設計，設置有新型支撐承重器讓我們對樁基加固后的效果很有自信，還增加了原有樁基的底面積，能夠更好的保護樁基的穩定。

附圖說明

圖1為本實用新型結構立面示意圖；

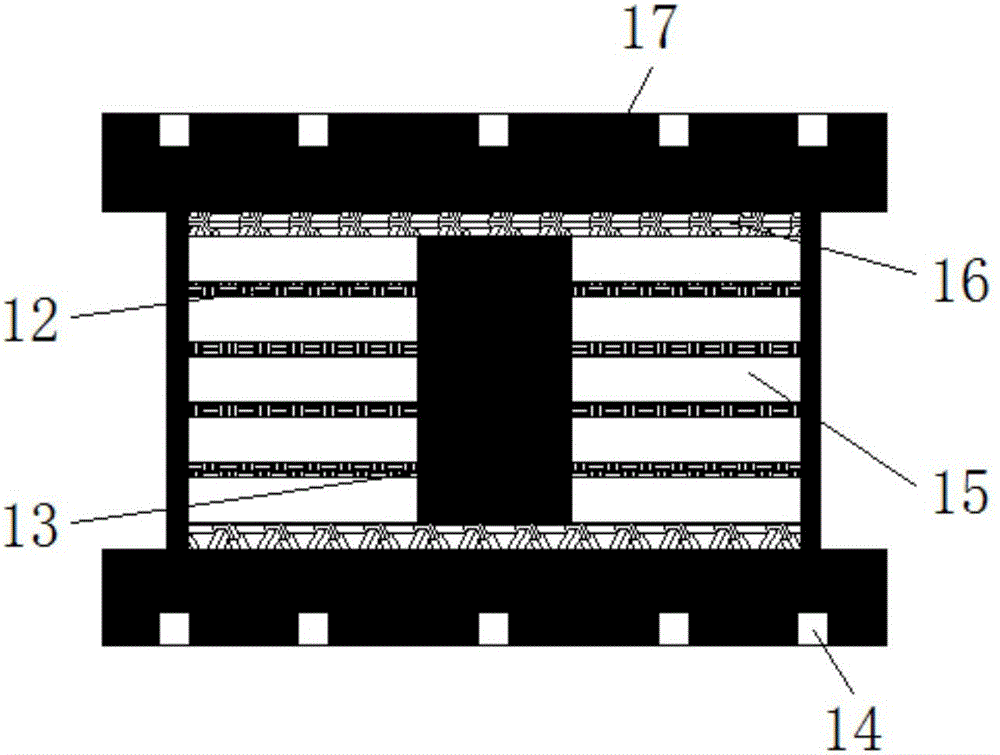

圖2為本實用新型局部結構示意圖。

圖中：1、固定螺栓，2、智能液壓器，3、加壓桿，4、加厚基座，5、支撐鋼柱，6、斜鋼梁，7、加厚鋼筒，8、支撐平臺，9、支撐承重器，10、支撐鋼板，11、被加固樁基，12、橡膠填充劑，13、承重軸，14、連接接口，15、鋼板，16、封板，17、連接鋼板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種公路橋梁樁基加固裝置，包括固定螺栓1、智能液壓器2、加壓桿3、加厚基座4、支撐鋼柱5、斜鋼梁6、加厚鋼筒7、支撐平臺8、支撐承重器9、支撐鋼板10、被加固樁基11、橡膠填充劑12、承重軸13、連接接口14、鋼板15、封板16和連接鋼板17，固定螺栓1貫穿支撐鋼板10與被加固樁基11相連接，固定螺栓1在支撐鋼板10上設置有2個，智能液壓器2上設置有加壓桿3，且其下端設置有支撐平臺8，支撐平臺8與加厚鋼筒7相連接，加厚基座4的右端設置有支撐鋼柱5，且支撐鋼柱5與加厚鋼筒7之間通過斜鋼梁6相連接，加厚鋼筒7為兩個半圓形鋼槽拼接而成的圓柱鋼筒，支撐鋼柱5設置有2根，且其插入地下40cm，支撐承重器9與支撐鋼板10相連接，橡膠填充劑12的下端設置有鋼板15，且其上端設置有封板16，橡膠填充劑12和鋼板15相間排布，且橡膠填充劑12和鋼板15包裹著承重軸13，連接鋼板17與承重軸13相連接，且其上設置有連接接口14。

工作原理：在使用該公路橋梁樁基加固裝置之前，需要對整個公路橋梁樁基加固裝置進行簡單的結構了解，在對樁基加固時我們首先要對原有的樁基底座進行加固，我們在原有的樁基底座上設置了加厚基座4，然后將被加固樁基11的外圍添加了加厚鋼筒7，再在底座的兩邊各挖了一個50cm深的坑，然后鋪上10cm的石子，再在上面安裝支撐鋼柱5，并用鋼筋混凝土將支撐鋼柱5固定好，然后將支撐鋼柱5和加厚鋼筒7用斜鋼梁6焊接起來，并在支撐鋼柱5的頂端架設了支撐平臺8，然后在支撐平臺8上設置了智能液壓器2，再在智能液壓器2的上端安裝了支撐承重器9，并將支撐承重器9與支撐鋼板10之間通過連接接口14用螺絲固定好，最后將支撐承重器9與固定在被加固樁基11上的支撐鋼板10相連接，固定螺栓1貫穿支撐鋼板10固定在被加固樁基11上，這就是該公路橋梁樁基加固裝置工作的整個過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
