本實用新型涉及建筑施工領域，具體涉及一種用小型沉箱出運及安裝的圍囹裝置。

背景技術：

由于沉箱安裝頂標高低于設計低水位，采用常規方式進行沉箱安裝時水面沒過沉箱頂部，安裝作業無法正常進行。

技術實現要素：

本實用新型的目的是提供一種簡便的沉箱圍囹裝置，以順利完成沉箱的安裝作業，且圍囹制作容易，安裝和拆卸操作簡便，提高施工效率。

本實用新型為實現上述目的所采用的技術方案是：提出一種用于小型沉箱出運及安裝的圍囹裝置，包括圍囹主體、插槽及定位桁架，插槽預埋于沉箱外墻頂部的混凝土中，圍囹主體的底部緊固于插槽內，圍囹主體的頂部與定位桁架螺栓連接。

所述圍囹主體是由主體鋼板拼裝組成的長方體狀箱體，主體鋼板上間隔焊接有槽鋼背肋。

所述主體鋼板與主體鋼板的拼接處設置有用于止水的膠皮墊板。

所述定位桁架是由槽鋼制作而成的長方體框架結構。

所述圍囹主體的底部通過木楔子擠靠緊固于插槽內。

所述插槽是由厚鋼板加工而成的，插槽預埋于沉箱外墻頂部中間位置的混凝土中。

所述圍囹主體底部外側粘接有膠皮墊板。

所述圍囹主體與沉箱內部隔墻之間設置有斜支撐槽鋼，定位桁架與沉箱內部隔墻之間設置有支撐槽鋼。

本實用新型作為重力式碼頭小型沉箱出運、安裝的圍囹措施，止水效果良好，沉箱出運、安裝順利進行，同時制作容易，操作簡便，能節省大量人工成本與時間成本，施工安全有保證。

附圖說明

圖1為本實用新型的結構示意圖；

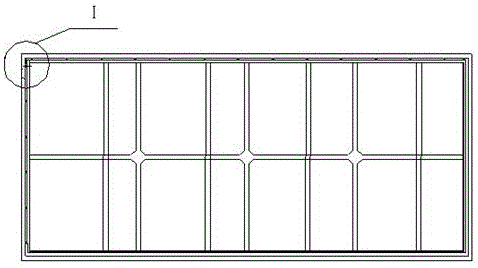

圖2為圖1的俯視圖；

圖3為圖2中Ⅰ處的局部放大圖；

圖4為圍囹主體安放在沉箱頂面的細部圖。

圖中：1-主體鋼板，2-槽鋼背肋，3-定位桁架，4-木楔子，5-插槽，6-沉箱外墻，7-螺栓，8-隔墻，9-斜支撐槽鋼，10-支撐槽鋼。

具體實施方式

下面結合附圖對本實用新型進行詳細說明：

如圖1-4所示的用于小型沉箱出運及安裝的圍囹裝置，包括圍囹主體、插槽5及定位桁架3，圍囹主體的底部緊固于插槽5內，圍囹主體的頂部與定位桁架3螺栓連接。

其中，圍囹主體是由主體鋼板1拼裝組成的長方體狀箱體，拼裝時各片主體鋼板1之間搭接后采用M24螺栓7緊固連接，主體鋼板1與主體鋼板1的拼接處設置有膠皮墊板，用于密封止水，主體鋼板1上間隔焊接有槽鋼背肋2；插槽是5由厚鋼板加工而成的，插槽5預埋于沉箱外墻6頂部中間位置的混凝土中；定位桁架3是由槽鋼加工而成的長方體框架結構。圍囹主體的底部外側粘接有膠皮墊板，圍囹主體底部插入沉箱外墻頂部預埋的插槽5中，并采用木楔子4擠壓穩固，圍囹主體的頂部與定位桁架3采用M24螺栓7進行固定。圍囹主體與沉箱內部的隔墻8之間設置有斜支撐槽鋼9，定位桁架3與隔墻8之間設置有支撐槽鋼10。

實際應用中，首先在需要設置圍囹的沉箱外墻頂部預埋好插槽，根據沉箱安裝頂標高和潮位情況，確定好圍囹主體的高度和背肋間距，圍囹主體剛度應滿足使用要求。

本實用新型小型沉箱出運、安裝圍囹裝置，圍囹安裝采用機械連接，安裝和拆除均十分方便，大大提高了施工效率。
