本實用新型涉及一種防偏轉結構，更具體地說，涉及一種地樁管打入地下時防偏轉結構。

背景技術：

太陽能光伏支架現場安裝時，經常需要將長地樁打入地下，但是長直管地樁打入時會受到泥土里面的各種雜物的影響，導致受力不均，地樁管會打滑，歪斜；同時也會引起地樁管偏轉，法蘭盤偏離的正確的安裝方向，造成安裝困難。

技術實現要素：

1.實用新型要解決的技術問題

本實用新型的目的在于克服上述的不足，提供了一種地樁管打入地下時防偏轉結構，采用本實用新型的技術方案，結構簡單，安裝方便，防偏轉效果好。

2.技術方案

為達到上述目的，本實用新型提供的技術方案為：

本實用新型的一種地樁管打入地下時防偏轉結構，包括地樁管和扶正結構，所述的地樁管的管壁上沿著圓周方向均勻壓有四個凹槽或焊接有四個鋼筋；所述的扶正結構中方形樁箍套設于地樁管上，且方形樁箍與地樁管上的凹槽或鋼筋相配合，以防止地樁管打入地下時地樁管相對方形樁箍偏轉。

更進一步地，所述的扶正結構包括橫向方桿、縱向方桿和方形樁箍，所述的橫向方桿和縱向方桿交叉擺放，橫向方桿焊接于方形樁箍的后側面，縱向方桿焊接于方形樁箍的左側面，且橫向方桿的左右兩端均穿接有螺桿，每根螺桿均與焊接于橫向方桿前后兩端上的螺母螺桿連接；所述的縱向方桿的前后兩端均穿接有螺桿，每根螺桿均與焊接于縱向方桿前后兩端上的螺母螺桿連接；上述螺桿的末端均穿過墊塊固設于地面。

更進一步地，所述的樁箍是由鋼板一體成型而成的，樁箍的兩對應收緊端通過鎖緊螺桿連接。

更進一步地，所述的地樁管為空心的鋼管直管，該鋼管直管的一端固設有法蘭盤，鋼管直管的另一端為開口。

3.有益效果

采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：

(1)本實用新型的一種地樁管打入地下時防偏轉結構，其地樁管的管壁上沿著圓周方向均勻壓有四個凹槽或焊接有四個鋼筋，扶正結構中方形樁箍套設于地樁管上，且方形樁箍與地樁管上的凹槽或鋼筋相配合，地樁管打入地下時方形樁箍已經鎖緊不變，利用方形樁箍的內徑尺寸小于加工后地樁管的尺寸，進而實現防偏轉的目的，以防止地樁管打入地下時地樁管相對方形樁箍偏轉；

(2)本實用新型的一種地樁管打入地下時防偏轉結構，其扶正結構包括橫向方桿、縱向方桿和方形樁箍，橫向方桿和縱向方桿交叉擺放，橫向方桿焊接于方形樁箍的后側面，縱向方桿焊接于方形樁箍的左側面，且橫向方桿的左右兩端均穿接有螺桿，每根螺桿均與焊接于橫向方桿前后兩端上的螺母螺桿連接，的縱向方桿的前后兩端均穿接有螺桿，每根螺桿均與焊接于縱向方桿前后兩端上的螺母螺桿連接，螺桿的末端均穿過墊塊固設于地面，結構簡單，結構穩固，攜帶方便，拆裝方便，能夠循環使用，也能夠根據地形的變化調節螺桿，保證地樁管垂直于地面，在將地樁管打入地下時，不會出現彎折的問題，也能夠避免人工去扶正，為人員的安全帶來了保證。

附圖說明

圖1為本實用新型的一種地樁管打入地下時防偏轉結構的結構示意圖；

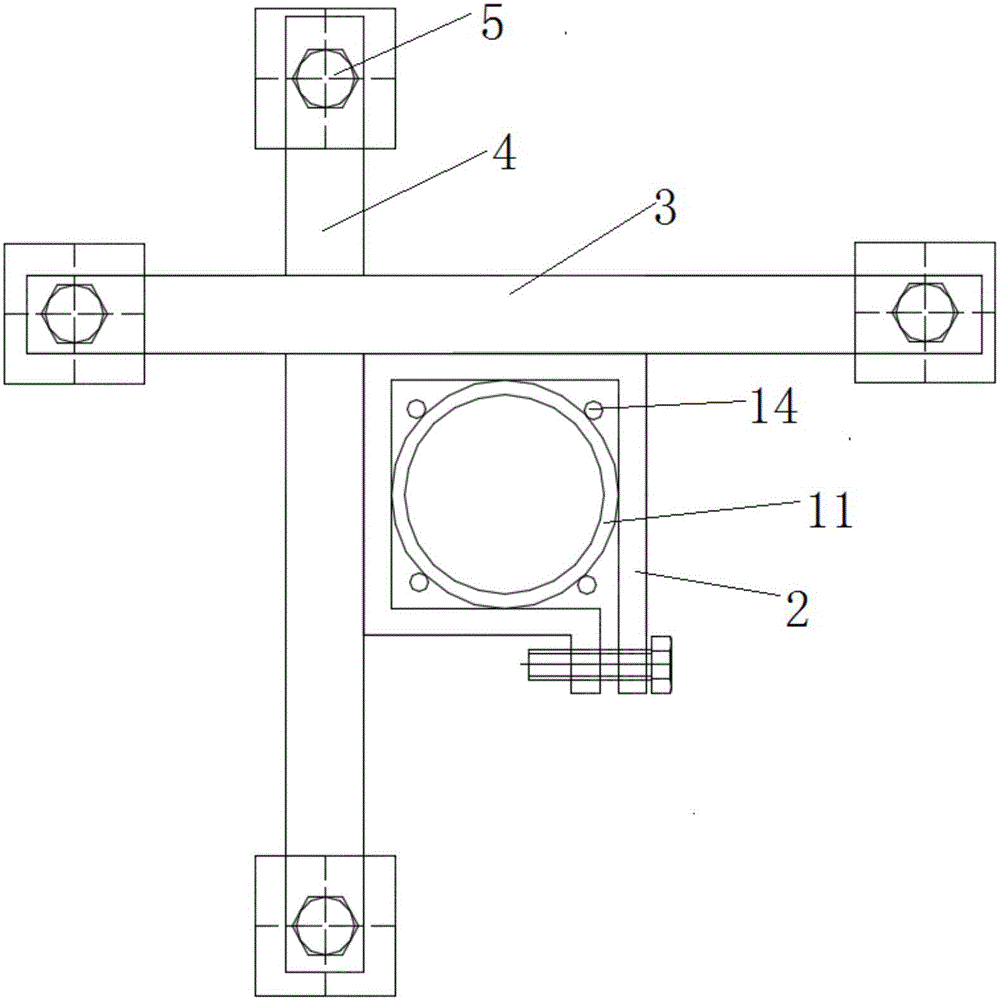

圖2為本實用新型的一種地樁管打入地下時防偏轉結構實施例1的俯視圖；

圖3為本實用新型的一種地樁管打入地下時防偏轉結構實施例1中地樁管的結構示意圖；

圖4為本實用新型的一種地樁管打入地下時防偏轉結構實施例2的俯視圖；

圖5為本實用新型的一種地樁管打入地下時防偏轉結構實施例2中地樁管的結構示意圖。

示意圖中的標號說明：1、地樁管；11、直管；12、法蘭盤；13、凹槽；14、鋼筋；2、樁箍；3、橫向方桿；4、縱向方桿；5、螺桿；6、螺母；7、墊塊。

具體實施方式

為進一步了解本實用新型的內容，結合附圖和實施例對本實用新型作詳細描述。

實施例1

結合圖1、圖2和圖3，本實施例的一種地樁管打入地下時防偏轉結構，包括地樁管1和扶正結構，地樁管1為空心的鋼管直管11，該鋼管直管11的一端固設有法蘭盤12，鋼管直管11的另一端為開口；地樁管1的管壁上沿著圓周方向均勻焊接有四個鋼筋14；扶正結構中方形樁箍2套設于地樁管1上，且方形樁箍2與地樁管1上的鋼筋14相配合，以防止地樁管1打入地下時地樁管1相對方形樁箍2偏轉，具體為方形樁箍2套設于地樁管1上相形成有四個接觸點，鋼筋14位于相鄰兩接觸點之間，當地樁管1打入地下時方形樁箍2已經鎖緊不變，方形樁箍2的內徑尺寸小于中心對稱的兩鋼筋14之間的尺寸，因此地樁管1偏轉時受限制，進而實現防偏轉的目的；扶正結構包括橫向方桿3、縱向方桿4和方形樁箍2，樁箍2是由鋼板一體成型而成的，樁箍2的兩對應收緊端通過鎖緊螺桿連接，橫向方桿3和縱向方桿4交叉擺放，橫向方桿3焊接于方形樁箍2的后側面，縱向方桿4焊接于方形樁箍2的左側面，且橫向方桿3的左右兩端均穿接有螺桿5，每根螺桿5均與焊接于橫向方桿3前后兩端上的螺母6螺桿連接；縱向方桿4的前后兩端均穿接有螺桿5，每根螺桿5均與焊接于縱向方桿4前后兩端上的螺母6螺桿連接；上述螺桿5的末端均穿過墊塊7固設于地面；結構簡單，結構穩固，攜帶方便，拆裝方便，能夠循環使用，也能夠根據地形的變化調節螺桿，保證地樁管垂直于地面，在將地樁管打入地下時，不會出現彎折的問題，也能夠避免人工去扶正，為人員的安全帶來了保證。

實施例2

結合圖4和圖5，本實施例的一種地樁管打入地下時防偏轉結構的基本結構同實施例1，不同之處在于：地樁管1的管壁上沿著圓周方向均勻壓有四個凹槽13，扶正結構中方形樁箍2套設于地樁管1上，且方形樁箍2與地樁管1上的鋼筋14相配合，以防止地樁管1打入地下時地樁管1相對方形樁箍2偏轉，具體為方形樁箍2套設于地樁管1上形成8個接觸點，增大了地樁管1與方形樁箍2之間的面積，當地樁管1打入地下時方形樁箍2已經鎖緊不變，方形樁箍2的內徑尺寸小于地樁管1的外徑尺寸，因此地樁管1偏轉時限制，進而實現防偏轉的目的。

本實用新型的一種地樁管打入地下時防偏轉結構，結構簡單，安裝方便，防偏轉效果好。

以上示意性的對本實用新型及其實施方式進行了描述，該描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構并不局限于此。所以，如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬于本實用新型的保護范圍。
