本實用新型涉及城鎮硬化地面雨水中泥沙、塵土等過濾和去除，尤其是一種新型城鎮地面雨水過濾裝置。

背景技術：

我國城鎮化工業化進程出現了很多新情況、新問題，一方面強降雨引發城鎮內澇嚴重，另一方面城鎮發展又面臨水資源短缺、水環境惡化等突出問題。充分利用城鎮雨水緩解城鎮水資源供需矛盾成為業界共識之一。城鎮地面雨水水質受城鎮內各類面源污染影響較大，尤其是廣大城鎮地區道路、建筑、工商業等活動導致城鎮區域顆粒物污染呈多發、加重趨勢，因此對顆粒物的去除成為城鎮地面雨水治理的重要方向。

申請號200510026072.4專利申請了一種雨水過濾裝置，該裝置是管狀結構，管狀體的中部直徑大于兩端部的直徑，管狀體不同結構之間通過一個向內突出的截水臺連接，在截水臺處設置有一個過濾水排出口，該技術對城鎮地面雨水凈化過濾不適用性。申請號200980160730.5專利申請了一個雨水過濾裝置，該裝置解決了過濾器堵塞而影響過濾器的過濾量的問題，但沒有有效解決雨水凈化問題。申請號201210412283.1提供一種懸掛式雨水井過濾裝置，懸掛式雨水井過濾裝置具有過濾功能，該裝置主要解決了雨水中較大的泥沙雜物，而對其中較小的顆粒物去除能力不足。

技術實現要素：

本實用新型要解決上述現有技術的缺點，提供一種結構簡單，提高雨水凈化能力和效率的新型城鎮地面雨水過濾裝置。

本實用新型解決其技術問題采用的技術方案：這種新型城鎮地面雨水過濾裝置，包括截留間和溢流間，截留間上方設有帶過濾網的雨篦子，截留間底部設有橫向過濾器，截留間和溢流間之間設有豎向過濾器，溢流間上方設有混凝土蓋板，溢流間內連接有雨水收集管。

作為優選，所述豎向過濾器上方設有溢流孔。

作為優選，所述橫向過濾器布置高程低于豎向過濾器底部高程。

作為優選，所述橫向過濾器和豎向過濾器采用可置換結構。

實用新型有益的效果是：本實用新型凈化了城鎮地面雨水水質，有效解決了豎向過濾器和橫向過濾器運行一段時間后的堵塞和淤積問題，從而提高雨水凈化能力和效率，結構簡單易于運行維護。

附圖說明

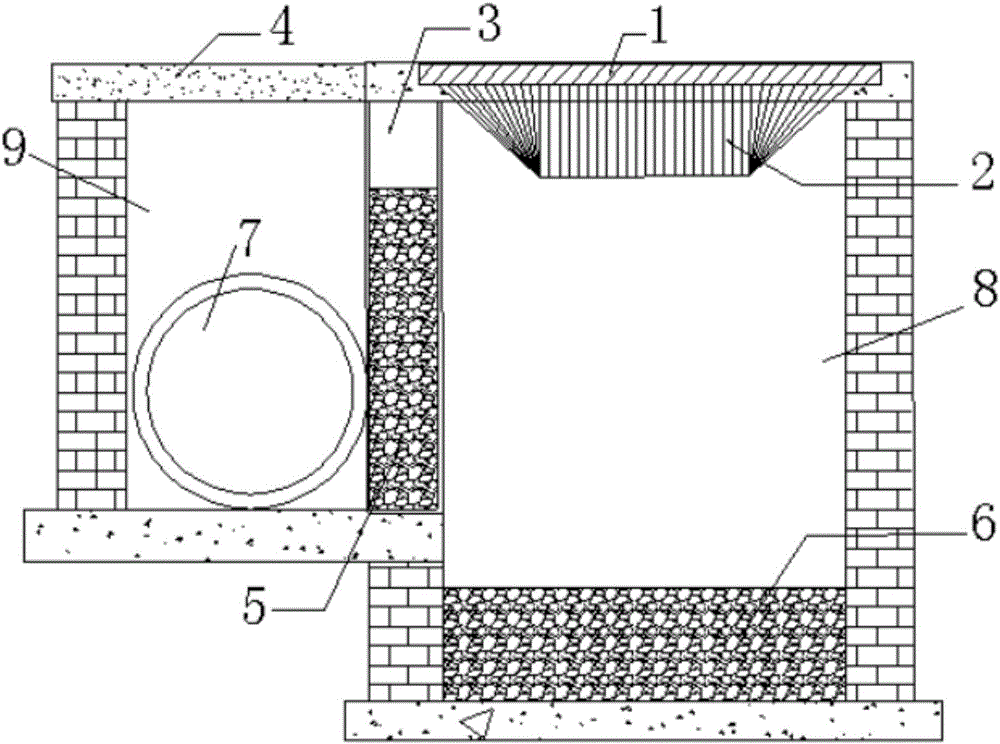

圖1是本實用新型的結構示意圖；

附圖標記說明：雨篦子1，過濾網2，溢流孔3，混凝土蓋板4，豎向過濾器5，橫向過濾器6，雨水收集管7，截留間8，溢流間9。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

實施例：如圖1，雨篦子1設置的過濾網2攔截地面雨水中較大污物，雨水經過過濾網2后進入內部空間；內部空間分為兩部分，其一為截流間8，另一為溢流間9，二者由豎向過濾器5隔開。進入截留間8的雨水首先通過其底部橫向過濾器6后沉淀吸附水中顆粒物，當截留間8水位高于溢流間9水位時，雨水經豎向過濾器5凈化過濾后進入溢流間9，然后被雨水收集管7輸送至指定區域或存儲空間。本專利將豎向過濾器5和橫向過濾器6設計為可置換(裝配式)結構，采用砂石過濾材料，豎向過濾器5頂部設置溢流孔3，滿足特大雨水時排水需求。

除上述實施例外，本實用新型還可以有其他實施方式。凡采用等同替換或等效變換形成的技術方案，均落在本實用新型要求的保護范圍。
