本實用新型涉及水池領域，特別涉及一種公園水池。

背景技術：

為了增加公園的美觀性，通常會在公園內建造水池，例如公告號為CN203247882U的中國專利公開了一種景觀噴水池，它包括溢水槽和受水池，所述溢水槽具有碗狀的側壁，所述溢水槽內設有出水裝置；所述溢水槽在受水池內、且溢水槽高于受水池，所述溢水槽口上設有若干個縱水槽，即所述縱水槽在溢水槽的側壁的上端部、且貫穿側壁內外。作為改進，它還包括垂直向下的引水線，所述引水線的一端固定在縱水槽的底部、另一端固定在受水池底面上。由于溢水槽口上設有若干個縱水槽，對溢水具有導向作用，使觀景噴水池的溢水整齊，提高了景觀噴水池溢水的景觀效果。尤其在改進方案中，垂直向下的引水線使溢水不會緊貼內傾狀的溢水槽的側壁流下，進一步提高觀噴水池溢水的景觀效果。

但是由于公園的水池內的水通常是死水，進而長期存積在水池內水中會混有很多的雜質，導致水質較差，甚至會散發出臭味，影響公園的環境。

技術實現要素：

本實用新型的目的在于提供一種公園水池，具有提高水池內水質的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種公園水池，包括水池本體，所述水池本體下方設有儲污腔，所述水池本體的底壁上開設有圓周分布的通槽，所述儲污腔內轉動設有轉板，所述轉板上開設有與通槽對應的貫穿槽，相鄰貫穿槽之間形成堵住通槽的阻擋部，所述轉板上延伸有穿出水池本體的操作桿。

通過在水池本體的底部設置儲污腔，在水質存在較多雜質時，通過轉動操作桿來帶動轉板轉動至貫穿槽與通槽對應的位置，此時水池本體與儲污腔連通，水池本體底部的雜質臟物能夠通過通槽進入儲污腔內，此時水池本體中雜質也會慢慢沉淀至儲污腔內，在水池本體內的水較清澈時，轉動操作桿帶動轉板轉至阻擋部堵住通槽，此時儲污腔與水池本體不再連通，這樣一方面避免儲污腔內的雜質再混入水池本體內的水，另一方面也能降低因為污物導致臭氣的冒出。

本實用新型進一步設置：所述儲污腔底壁傾斜設置，且在儲污腔底壁的最低端開設有排污口。

借助排污口的設置，儲污腔內的污物能夠從排污口排出，避免污物長期存在儲污腔內不斷發臭的情況，而且在排污時可以轉動轉板使得通槽打開，這樣水池本體內的水能夠流下對儲污腔起到清洗作用，而且儲污腔底壁傾斜設置，臟物更加容易排出，排污更加徹底。

本實用新型進一步設置：所述排污口處連接有排污管，所述排污管上設有用于通閉管路的電磁閥。

通過電磁閥的設置，能夠對排污管的通斷起到控制作用，在不需要排污時使得排污管處于關閉狀態，這樣在轉動轉板使得貫穿槽和通槽連通時能夠防止水池本體內水從排污口被排出。

本實用新型進一步設置：相鄰通槽之間形成間隔部，所述間隔部中部上凸并在兩側形成導向面。

間隔部中部上凸形成導向面，這樣水中沉淀下來的雜質能夠順著導向面下滑至通槽內，使得雜質不易存積在間隔部的表面，雜質更全面的進入儲污腔內。

本實用新型進一步設置：所述水池本體底壁開設有排水口，所述排水口設有電磁閥。

通過排水口的設置，在水池本體內的水確實太久沒有更換導致存在異味時，可以通過排水口排出，然后在水池本體內重新加入新的水即可，操作更加方便，排水時只需打開電磁閥即可，平時電磁閥處于關閉狀態。

本實用新型進一步設置：所述阻擋部朝向水池本體底壁一側固定有密封條。

通過密封條的設置，在阻擋部轉動至堵住通槽時，密封條對連接處的細縫起到密封作用，使得儲污腔的臭味不易散發至水池本體內。

本實用新型進一步設置：所述水池本體中心設置有立柱，所述操作桿轉動連接在立柱內且端部穿出。

通過立柱的設置并將操作桿轉動連接在立柱內，立柱對操作桿能夠起到支撐作用，從而操作桿在轉動操作時更加穩定，不易出現傾斜導致不好轉動的情況。

本實用新型進一步設置：所述操作桿上開設有貫穿的操作孔。

由于操作桿位于水池本體中心位置，進而操作時難以夠到，通過操作孔的設置，在需要轉動操作桿時可以借助桿件，將桿件插接到操作孔內，再轉動桿件即可驅動操作桿轉動。

本實用新型進一步設置：所述立柱外壁上嵌設有紫外燈，所述紫外燈繞立柱圓周均勻分布。

紫外燈均勻的設置在立柱外壁上，從而在打開紫外燈時其能夠照射出紫外光，借助紫外光能夠對水池本體內的水進行殺菌消毒，進一步提到水池本體內的水質。

本實用新型進一步設置：所述水池本體頂壁開設有儲料槽，所述儲料槽內置有明礬，且所述儲料槽處設有與其配合的蓋板。

儲料槽用于儲存明礬，在遇到水中懸浮顆粒較多且不易下沉時，可以打開蓋板放置適量的明礬，明礬與水會發生反應產生Al(OH)₃, Al(OH)₃會吸附顆粒并沉淀，能夠進一步凈化水質。

綜上所述，本實用新型具有以下有益效果：通過在水池本體的底部設置儲污腔，且通過轉板的設置實現水池本體與儲污腔的通斷，再轉動轉板使得通槽與貫穿槽連通，使得水池本體內的雜質能夠沉淀至儲污腔內，在水池本體內的水較干凈時轉動轉板至封堵通槽，隔斷儲污腔與水池主體，從而使得儲污腔內污物不易上升至水池主體內，同時也能阻隔儲污腔內的臭味，使得水池本體內的水質更加好，而且儲污腔內的污物能夠借助排污口定期排出，簡單方便。

附圖說明

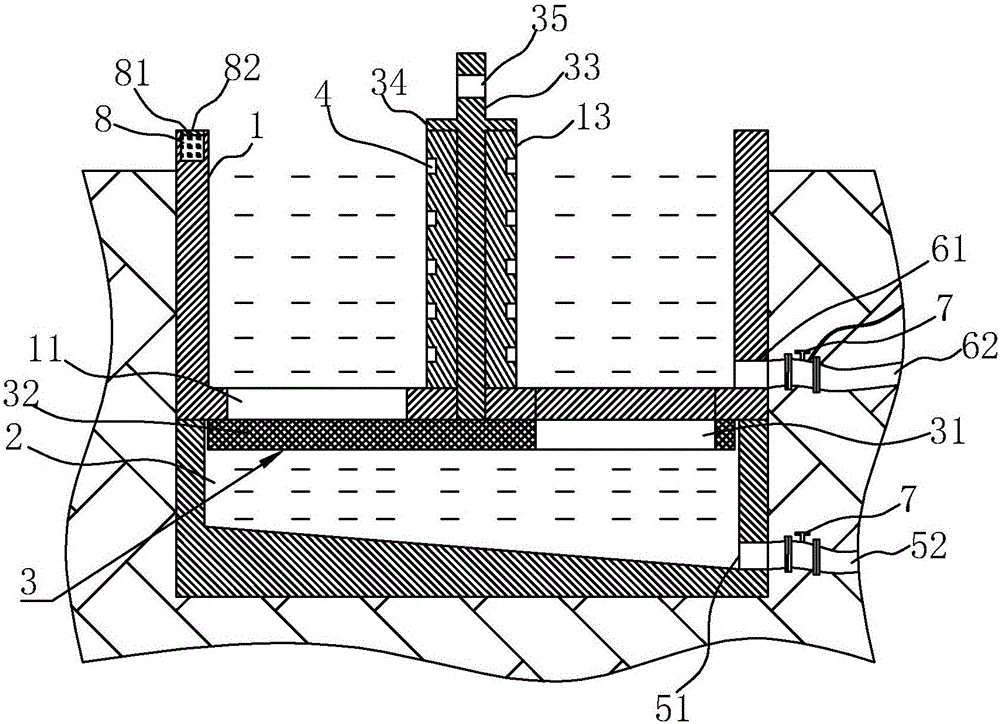

圖1是本實施例在通槽不與貫穿槽連通時的剖視圖；

圖2是本實施例在通槽與貫穿槽連通時的剖視圖；

圖3是本實施例中轉板的結構圖；

圖4是本實施例中水池本體在間隔部處的局部截面圖。

附圖標記：1、水池本體；11、通槽；12、間隔部；121、導向面；13、立柱；2、儲污腔；3、轉板；31、貫穿槽；32、阻擋部；33、操作桿；34、延伸桿；35、操作孔；4、紫外燈；51、排污口；52、排污管；61、排水口；62、排水管；7、電磁閥；8、儲料槽；81、明礬；82、蓋板；9、密封條。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

一種公園水池，如圖1-圖2所示，包括水池本體1，在水池本體1底部開設有繞圓周均勻分布的通槽11，并且在水槽本體的底部設置有儲污腔2，儲污腔2內設置有與水池本體1轉動連接的轉板3，在轉板3上開設有與通槽11對應且形狀一致的貫穿槽31，相鄰貫穿槽31之間形成可以擋住通槽11的阻擋部32，在轉板3上沿豎直方向延伸有操作桿33，該操作桿33的端部穿出水池本體1，從而可以通過轉動操作桿33來帶動轉板3轉動，在貫穿槽31與通槽11處于對應位置時（如圖2），水池本體1與儲污腔2連通，池本體底部的雜質臟物能夠通過通槽11進入儲污腔2內，此時水池本體1中雜質也會慢慢沉淀至儲污腔2內，在需要密閉儲污腔2時，只需轉動轉板3至貫穿槽31與通槽11處于錯開狀態（如圖1），此時阻擋部32能夠擋住通槽11，此時儲污腔2與水池本體1不再連通，這樣一方面避免儲污腔2內的雜質再混入水池本體1內的水，另一方面也能降低因為污物導致臭氣的冒出。

在水池本體1的中心豎直方向延伸有立柱13，操作桿33轉動連接在立柱13內，借助立柱13的支撐使得其轉動操作更加穩定，并且操作桿33上延伸有抵接在立柱13頂面的延伸桿34，借助延伸桿34使得操作桿33以及轉板3不會下掉，而且操作桿33的端部開設有貫穿的操作孔35，由于操作桿33位于水池本體1中心位置，進而操作時難以夠到，通過操作孔35的設置，在需要轉動操作桿33時可以借助桿件，將桿件插接到操作孔35內，再轉動桿件即可驅動操作桿33轉動，另外在立柱13的外壁圓周上分布有紫外燈4，在打開紫外燈4時其能夠照射出紫外光，借助紫外光能夠對水池本體1內的水進行殺菌消毒，進一步提到水池本體1內的水質。

儲污腔2的底壁朝一側傾斜設置，且底壁的最低端開設有排污口51，并在排污口51處連接有排污管52，排污管52上設有電磁閥7，通過電磁閥7來控制排污管52的通閉，在電磁閥7通電時處于打開狀態，在電磁閥7不通電時處于關閉狀態，借助排污口51的設置，儲污腔2內的污物能夠從排污口51排出，避免污物長期存在儲污腔2內不斷發臭的情況，而且在排污時可以轉動轉板3使得通槽11打開，這樣水池本體1內的水能夠留下對儲污腔2起到清洗作用，儲污腔2底壁傾斜設置，臟物更加容易排出，排污更加徹底；另外在水池本體1的底部開設有排水口61，該排水口61處連接有排水管62，并且在排水管62上同樣設有電磁閥7，在水池本體1內的水確實太久沒有更換導致存在異味時，可以通過排水口61排出，然后在水池本體1內重新加入新的水即可，操作更加方便，排水時只需打開電磁閥7即可，平時電磁閥7處于關閉狀態。

在水池本體1的頂壁開設有儲料槽8，儲料槽8內存有明礬81并在開口處設有蓋板82，在遇到水中懸浮顆粒較多且不易下沉時，可以打開蓋板82放置適量的明礬81，明礬81與水會發生反應產生Al(OH)3, Al(OH)3會吸附顆粒并沉淀，能夠進一步凈化水質，便于操作。

如圖3所示，轉板3上開有3個貫穿槽31，該貫穿槽31的大小與形狀均一直，相鄰貫穿槽31之間形成阻擋部32，在阻擋部32處嵌有密封條9，阻擋部32轉動至堵住通槽11時，密封條9對連接處的細縫起到密封作用，使得儲污腔2的臭味不易散發至水池本體1內。

如圖4所示，相鄰通槽11之間形成間隔部12，間隔部12中部上凸并在兩側形成導向面121，這樣水中沉淀下來的雜質能夠順著導向面121下滑至通槽11內，使得雜質不易存積在間隔部12的表面，雜質更全面的進入。
