本發明涉及建筑領域，特別是涉及一種混凝土防墜窨井修筑方法及內置窨井支撐蓋。

背景技術：

隨著人們安全意識的逐步提高，人們對建筑施工的安全提出了更高的要求，以修筑窨井為例，修筑窨井需要先挖掘一定深度和一定孔徑的窨井孔，該窨井孔是筒狀結構，窨井口一般與地面平齊，由于窨井的特殊結構，在修筑窨井內壁時往往時從下往上開始鋪設的，關鍵問題在于，在鋪設階段，常因再無人員現場時，容易出現有路人掉進窨井，或者東西掉落井內，另一關鍵問題，在鋪設過程中，隨著內壁越修越高，施工人員由于身高的限制，無法完成上部的內部鋪設；目前的一種解決方法是，在窨井中搭建專門為施工人員提供作業平臺的搭建腳手架，但窨井內空間通常比較狹小，專門搭建腳手架不僅施工成本高而且腳手架笨重，搭建作業難度進一步提高。

技術實現要素：

本發明實施例的目的在于提供一種混凝土防墜窨井修筑方法及內置窨井支撐蓋，以提高了窨井修筑的安全性。

為了達到上述目的，本發明實施例提供了一種混凝土防墜窨井修筑方法，所述方法包括：

挖掘預設孔徑和預設深度的窨井；

按照由下向上的順序，鋪設所述窨井的內壁；

判斷已鋪設內壁的高度是否達到預設搭設點；

如果是，搭設窨井支撐蓋，以使得施工人員站于所述窨井支撐蓋上進行作業；

在所述窨井口搭設窨井蓋。

優選地，所述內壁為：

以鋼筋鋼筋混凝土預澆筑成型的涵筒；

或，采用磚體結構堆砌的筒狀結構。

優選地，所述搭設窨井支撐蓋，以使得施工人員站于所述窨井支撐蓋上進行作業，包括：

修砌至少3個支撐結構，所述每一支撐結構處于同一水平面上；

將窨井支撐蓋放置在所述支撐結構上，以使得施工人員站于所述窨井支撐蓋上進行作業。

優選的，所述支撐結構可為與所述內壁以鋼筋鋼筋混凝土預澆筑成型一體合成。

優選地，所述預設搭設點為：從所述窨井的底部按照預設步長設置的。

優選地，所述窨井支撐蓋為：

預先鑄造的與所述窨井蓋匹配的支撐蓋，所述支撐蓋的直徑略小于窨井蓋的直徑。

為了達到上述目的，本發明實施例提供了一種內置窨井支撐蓋，所述內置窨井支撐蓋為圓形餅狀的支撐蓋，或圓形網狀的支撐蓋，或中間開設分布均勻或/和不均勻排布的流通孔，所述支撐蓋與窨井中設置的相適配的支撐結構可拆卸安裝。

優選地，所述內置窨井支撐蓋，其上開設多個流通孔，其孔形狀可以為：圓形孔，或方形孔，或者其他不規則形狀的孔。

本發明相比現有技術具有以下優點：

能夠從挖掘好的窨井的底部開始，由下向上的鋪設井筒，當所鋪設內壁的高度達到預設搭設點時，搭設窨井支撐蓋，一方面防止有人或物掉落井內，另一方面以使得施工人員站于所述窨井支撐蓋上進行作業；直到鋪設內壁到窨井口，再窨井口搭設窨井蓋。可見，采用本發明實施例提供的方案修筑窨井，不僅能夠節約施工成本，而且還能夠為施工人員帶來極大的方便，防止施工人員以及行人掉進窨底部，提高了窨井修筑的安全性。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹：

圖1為本發明實施例提供的一種混凝土防墜窨井修筑的流程示意圖；

圖2為本發明實施例提供的一種混凝土防墜窨井修筑的結構示意圖；

圖3為針對圖2中提供的內置窨井支撐蓋的正面結構示意圖；

圖4為針對圖2中提供的內置窨井支撐蓋的反面結構示意圖。

具體實施方式

下面對本發明的實施例作詳細說明，本實施例在以本發明技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本發明的保護范圍不限于下述的實施例。

參見圖1，為本發明實施例提供的一種混凝土防墜窨井修筑的流程示意圖；該方法包括步驟：

s101：挖掘預設孔徑和預設深度的窨井；

本領域技術人員能夠理解的是，在窨井修筑過程中，可以采用鉆孔機挖掘預設孔徑以及預設深度的窨井，示例性的，采用小松專控機，挖掘了一個孔徑為3m(米)，深度為4.5m(米)的窨井。

s102：按照由下向上的順序，鋪設所述窨井的內壁；

需要說明的是，在本發明實施例提供的方案中，稱靠近窨井底部的一側為下，靠經窨井口的一側為上，本方案中提及的由下向上即為：從窨井底部向窨井口的方向。

施工人員鋪設內壁可以使沿著挖掘好的窨井側面進行鋪設，為了得到較為光滑的內壁，過鋪設的內壁可以為：預先澆筑成型的涵筒；或，采用磚體結構堆砌的筒狀結構。這都是較為合理的實現方式，同時，本申請文件并不對內壁的具體結構和形式做明確限定。

s103：判斷已鋪設內壁的高度是否達到預設搭設點；

不難理解的是，隨著施工人員鋪設的內壁的高度逐漸增加，施工人員的身高可能無法不借助外部設備的情況下繼續作業，為了給施工人員提供較為便利的施工環境，可以預先在一定高度的位置設置搭設點，在內壁鋪設到上述的搭設點時，搭設窨井支撐蓋；稱上述設置的搭設點為預設搭設點，示例性的，在距離窨井底部1.5m的位置設為搭設點1，在距離窨井底部2.5m的位置設為搭設點2，在距離窨井底部3.5m的位置設為搭設點3。

為了盡量使施工人員每一個窨井支撐蓋上施工的高度相同，在本發明實施例提供的一種具體實現方式中，在設置預設搭設點為：從所述窨井的底部按照預設步長設置的。

示例性的，可以按照步長為1.5m來設置預設搭設點，那么設置后的預設搭設點的高度分別為：1.5m、3.0m，需要說明的是，該處所指的高度是指從窨井底部向上的高度，即距離窨井底部的距離。

s104：在上述步驟s103判斷結果為是的情況下，搭設窨井支撐蓋，以使得施工人員站于所述窨井支撐蓋上進行作業；

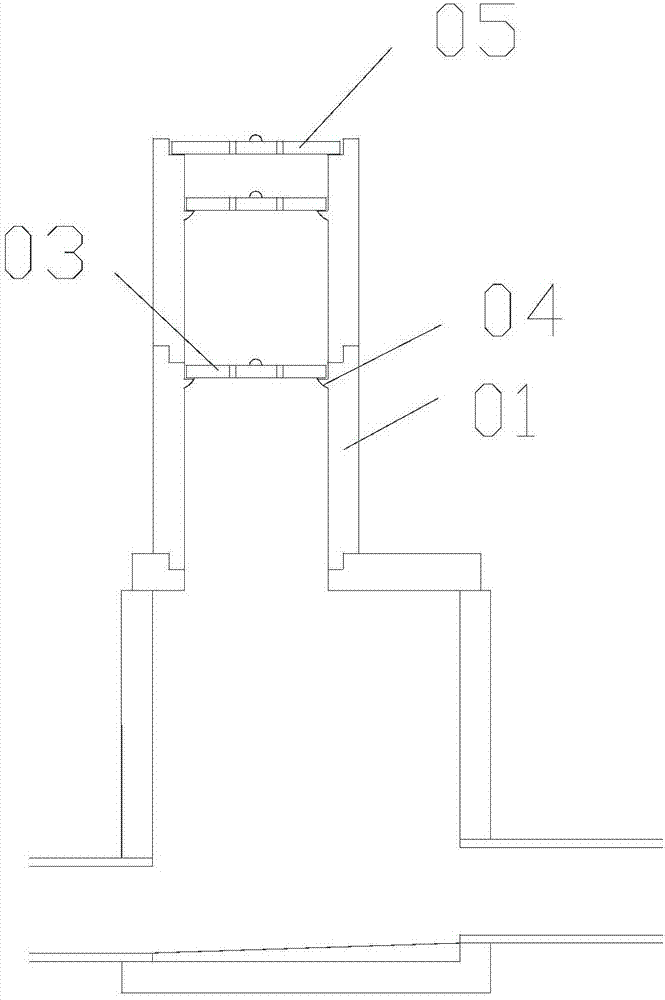

參見圖2以及圖3，其中圖2為本發明實施例提供的一種窨井修筑的結構示意圖；圖3為針對圖2中提供的支撐蓋。

在窨井01內鋪設的內壁01的高度到達預設搭設點的情況下，搭設窨井支撐蓋03，以使得施工人員站于所述窨井支撐蓋03上進行作業。如果鋪設的內壁01的高度未到達預設搭設點的情況下，施工人員繼續由下向上進行鋪設窨井的內壁。

為了方便搭設窨井支撐蓋03，在本發明實施例提供的一種具體實現方式中，搭設窨井支撐蓋，可以包括：

修砌至少3個支撐結構，所述每一支撐結構處于同一水平面上；

將內置窨井支撐蓋放置在所述支撐結構上，以使得施工人員站于所述內置窨井支撐蓋上進行作業。

所述支撐結構可為與所述內壁以鋼筋鋼筋混凝土預澆筑成型一體合成。

參見圖2或圖3，可以在鋪設的內壁的預設搭設點處，修砌至少3個支撐結構04，內置窨井支撐蓋03能夠與該支撐結構04相適配的可拆卸安裝，由于窨井蓋為圓形的結構，因此，在本發明實施例提供的方案中，設置的支撐結構04的數量至少為3個，當然，對于支撐結構的具體數量，本發明實施例不做明確限定。

值得一提的是，為了保證窨井支撐蓋能夠順利方便的安裝于鋪設好的窨井的內壁中，采用的窨井支撐蓋可以為：

預先鑄造的與所述窨井蓋匹配的支撐蓋，所述支撐蓋的直徑略小于窨井蓋的直徑。

s105：在所述窨井口搭設窨井蓋05。

為了給施工人員提供一個安全可靠的作業環境，相配套的，本發明實施例還提供的一種窨井支撐蓋，所述窨井支撐蓋03為圓形餅狀的支撐蓋，或圓形網狀的支撐蓋，或中間開設分布均勻或/和不均勻排布的流通孔，所述支撐蓋與窨井中設置的相適配的支撐結構可拆卸安裝。

優選地，所述窨井支撐蓋，其蓋上開設多個流通孔，其孔形狀可以為：圓形孔，或方形孔，或者其他不規則形狀的孔。本實施例例舉不開設流通孔的一種窨井支撐蓋。

優選的，所述窨井蓋05其形狀與所述內置窨井支撐蓋，所述窨井蓋05的直徑略大于所述內置窨井支撐蓋03的直徑。

如下圖所示，

圖3為本發明實施例提供的一種內置窨井支撐蓋的正面的結構示意圖；

圖4為本發明實施例提供的一種內置窨井支撐蓋的反面的結構示意圖。

綜上可見，應用本發明實施例提供的方案，能夠從挖掘好的窨井的底部開始，由下向上的鋪設內壁，當所鋪設內壁的高度達到預設搭設點時，搭設窨井支撐蓋，以使得施工人員站于所述窨井支撐蓋上進行作業；直到鋪設內壁到窨井口，再窨井口搭設窨井蓋。可見，采用本發明實施例提供的方案修筑窨井，不僅能夠節約施工成本，而且還能夠為施工人員帶來極大的方便，防止施工人員以及行人掉進窨底部，提高了窨井修筑的安全性。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
