本實用新型一種土木工程邊坡錨固裝置，涉及一種土木工程上使用的，對邊坡進行防護的錨桿裝置，屬于土木工程領域。特別涉及一種能夠提高對土木工程邊坡的防護效果的裝置。

背景技術：

錨桿是在邊坡、巖土深基坑等地表工程及隧道、采場等地下硐室施工中采用的一種用來加固支護的工具，在土木工程上，錨桿被廣泛應用于邊坡加固，現有的圓鋼加工的錨桿，由于桿體表面比較光滑，和巖體的摩擦力較小，在支護過程中，容易產生滑動，支護的效果較大，現有的使用螺紋鋼錨桿對邊坡進行支護的方法，雖然桿體表面帶有全螺紋，和巖體的摩擦力稍大一點，但是，當巖體表面有外力時，仍然會產生晃動，和巖體表面的結合程度會變差，支護效果會變差。

技術實現要素：

為了改善上述情況，本實用新型一種土木工程邊坡錨固裝置提供了一種能夠提高對土木工程邊坡的防護效果的裝置。結構簡單，方便實用。

本實用新型一種土木工程邊坡錨固裝置是這樣實現的：本實用新型一種土木工程邊坡錨固裝置包括錨頭、中空管、外板、安裝孔、固定板、旋轉軸和內板，錨頭置于中空管的一端上，中空管的外壁上均勻開有多個安裝孔，旋轉軸通過安裝孔置于中空管上，固定板的中部置于旋轉軸上，所述固定板的橫截面從一端到另一端逐漸變窄，內板的一端置于固定板的另一端上，且位于中空管內，所述內板的橫截面從一端到另一端逐漸變窄，所述內板的另一端指向中空管的另一端，外板的一端置于固定板的一端上，且位于中空管的上方，所述外板另一端的橫截面為斜面，且和固定板的橫截面的側面相貼合。

使用時，首先將外部的注漿管和中空管連接，注漿管內的漿液進入到中空管內，漿液在中空管內向錨桿方向流動，漿液在流動的過程中，會推動內板轉動，內板帶動固定板繞旋轉軸轉動，固定板帶動外板轉動，外板逐漸向豎直方向轉動，從而外板向邊坡中插入，所述外板另一端的橫截面為斜面的設計，能夠使外板更好的插入邊坡中，達到提高土木工程邊坡防護效果的目的。

有益效果。

一、結構簡單，方便實用。

二、成本低廉，易于推廣。

三、能夠提高對土木工程邊坡的防護效果。

附圖說明

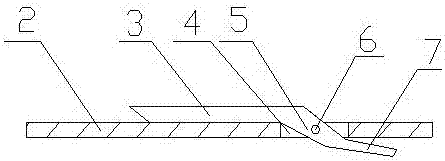

附圖1為本實用新型一種土木工程邊坡錨固裝置的結構示意圖。

附圖2為本實用新型一種土木工程邊坡錨固裝置的固定板的結構示意圖。

附圖中

其中零件為：錨頭（1），中空管（2），外板（3），安裝孔（4），固定板（5），旋轉軸（6），內板（7）。

具體實施方式：

本實用新型一種土木工程邊坡錨固裝置是這樣實現的，使用時，首先將外部的注漿管和中空管（2）連接，注漿管內的漿液進入到中空管（2）內，漿液在中空管（2）內向錨桿方向流動，漿液在流動的過程中，會推動內板（7）轉動，內板（7）帶動固定板（5）繞旋轉軸（6）轉動，固定板（5）帶動外板（3）轉動，外板（3）逐漸向豎直方向轉動，從而外板（3）向邊坡中插入，所述外板（3）另一端的橫截面為斜面的設計，能夠使外板（3）更好的插入邊坡中，達到提高土木工程邊坡防護效果的目的。
