本發明涉及抗浮錨桿領域，尤其是一種新型抗浮錨桿及其施工方法。

背景技術：

1、抗浮錨桿是一種用于防止地下建筑因地下水浮力或上升力而上浮的固定裝置，主要應用于地下室、地下車庫、地鐵站等地下工程。它由高強度鋼筋或鋼纜制成，包括錨固段、自由段和連接件，通過注漿或膨脹材料與地基緊密結合。其主要作用是防止結構上浮、增加結構安全性和減少地基沉降。抗浮錨桿廣泛應用于地下室、地下停車場、地鐵站和水池等需要防上浮的工程。設計和施工需考慮地質條件、結構荷載和施工工藝，以確保其有效性和安全性。現有抗浮錨桿普遍采用后張法施工，在錨桿施加應力時桿體母線有一定的伸長量因此都會在下承載端(地下端)與上承載端(張拉錨固端)留有自由升縮的空隙，即自由段，張拉完成后再行注漿封錨。由于桿體材料的收縮比與混凝土的收縮比不同就會出現縫隙，基礎水就會沿桿體縫隙上滲至錨桿頂部張拉錨固端即底板層上平面造成地下層漏水現象。

技術實現思路

1、本發明公開了一種新型抗浮錨桿，包括底部錨定部、頂部錨定部和錨索。頂部錨定部由錨墊板和工作錨具組成，錨墊板由下部承壓板和上部承壓筒構成，上部承壓筒設有注漿孔。底部錨定部包括導向支架和承載板，錨索通過密封鎖緊螺母與承載板連接，承載板上設有導向支架安裝孔、錨索孔和注漿管孔。密封鎖緊螺母內設置有防水橡膠圈，擠壓套充滿防腐介質。錨索上設有遇水膨脹橡膠圈和隔離支架，通過注漿孔和第二中心孔，實現先張拉錨索后全面注漿，避免錨桿表面材料在漿液硬化后被撕裂，防止地下水沿桿體縫隙滲透造成漏水現象。

2、本發明還公開了一種新型抗浮錨桿的施工方法，包括以下步驟：鉆孔、放置底部錨定部、設置防水鋼套管、處理錨索表面、放置下部承壓板、安裝錨墊板、錨索張拉、注漿和再次張拉。通過先張拉后注漿的方法，避免錨桿材料在漿液硬化后被撕裂，防止地下水滲透，提高地下結構的防水性能。

3、為達到上述目的，本發明采用了如下技術方案：

4、一種新型抗浮錨桿，包括：底部錨定部、頂部錨定部、錨索，底部錨定部與頂部錨定部通過錨索連接；

5、頂部錨定部由錨墊板、工作錨具組成，錨墊板由下部承壓板、上部承壓筒組成，上部承壓筒的下端面半嵌入式與下部承壓板連接，下部承壓板設置有第一中心孔，下部承壓板上端面設置有定位圈，下部承壓板上端面設置有掛載鋼筋，上部承壓筒設置有第二中心孔，第一中心孔與第二中心孔貫通，上部承壓筒設置有注漿孔，注漿孔連接第一中心孔，上部承壓筒上端面設置有錨具安裝位，工作錨具設置在錨具安裝位位置，工作錨具內嵌入式設置有錨索夾環，錨索的上端被錨索夾環夾緊。

6、進一步設置，底部錨定部包括：導向支架、承載板，導向支架與承載板連接，錨索下端與承載板連接，導向支架下端設置有導向錐帽。

7、進一步設置，承載板設置有：導向支架安裝孔、錨索孔、注漿管孔，導向支架與導向支架安裝孔連接，錨索孔內套設密封鎖緊螺母，密封鎖緊螺母內側設置有防水橡膠圈，錨索穿過密封鎖緊螺母與擠壓套連接，擠壓套內側設置有擠壓簧，注漿管孔被注漿管穿過。

8、進一步設置，位于承載板下端面的錨索、密封鎖緊螺母、擠壓套被密封管與承載板下端面密封，擠壓套充滿防腐介質。將位于承載板下端面的錨索、密封鎖緊螺母、擠壓套被密封管與承載板下端面密封，并將其中充滿防腐介質避免了錨索的下端被基礎水的滲透，進一步從源頭避免錨索被作為基礎水上滲的通道。

9、進一步設置，錨索被遇水膨脹橡膠圈套設，遇水膨脹橡膠圈設置在第二中心孔內，遇水膨脹橡膠圈設置在注漿孔的出漿口的下方。

10、進一步設置，錨索位于底部錨定部和頂部錨定部之間的位置設置有隔離支架。

11、本發明公開的一種新型抗浮錨桿，通過在上部承壓筒設置有注漿孔和第二中心孔，實現了抗浮錨桿可以在全面注漿前先進行先張拉錨索，避免了錨桿表面的材料在漿液硬化后被撕裂劃破從而造成基礎水沿桿體縫隙上滲至錨桿頂部造成地下層漏水現象。

12、本發明公開的一種使用新型抗浮錨桿施工的方法，包括下述工序：

13、步驟1：鉆孔達到設計要求，進入中風化層；

14、步驟2：放入與錨索連接的底部錨定部，將底部錨定部放至目標深度，底部錨定部之上設置有螺旋筋；

15、步驟3：鉆孔孔口處放入防水鋼套管，隨即澆筑cm墊層，同時對防水鋼套管和墊層的孔內壁做防水處理；

16、步驟4：墊層往上的錨索去除表面材料，除油；放入遇水膨脹橡膠圈；遇水膨脹橡膠圈設置位置低于錨索去除表面材料的位置，遇水膨脹橡膠圈遇水后將錨索與第一中心孔內壁之間的空隙填滿進一步防止地下水滲水的可能；

17、步驟5：注漿至防水鋼套管下端面停止注漿，放入螺紋筋后在墊層上放下部承壓板，錨索穿過下部承壓板；

18、步驟6：在下部承壓板上放置錨墊板，錨索依次穿過下部承壓板內設的第一中心孔、上部承壓筒內設的第二中心孔、工作錨具后被錨索夾環夾緊，被錨索夾環夾緊的部分為被去除表面材料的錨索部分；

19、步驟7：錨索被絞盤和工具錨進行張拉；

20、步驟8：張拉完成后從注漿孔對錨桿孔內部注入防水材料至下部承壓板上端面為止，然后再進行注漿至灌滿第二中心孔。

21、步驟9：將掛載鋼筋根據施工需要彎折至能夠與底板層的鋼筋連接的狀態并連接。

22、本發明公開的一種使用新型抗浮錨桿施工的方法通過先對錨索拉伸后完成灌漿的施工方法配合新型抗浮錨桿使用，避免了錨桿表面的材料在漿液硬化后被撕裂劃破從而造成基礎水沿桿體縫隙上滲至錨桿頂部造成地下層漏水現象。

技術特征：

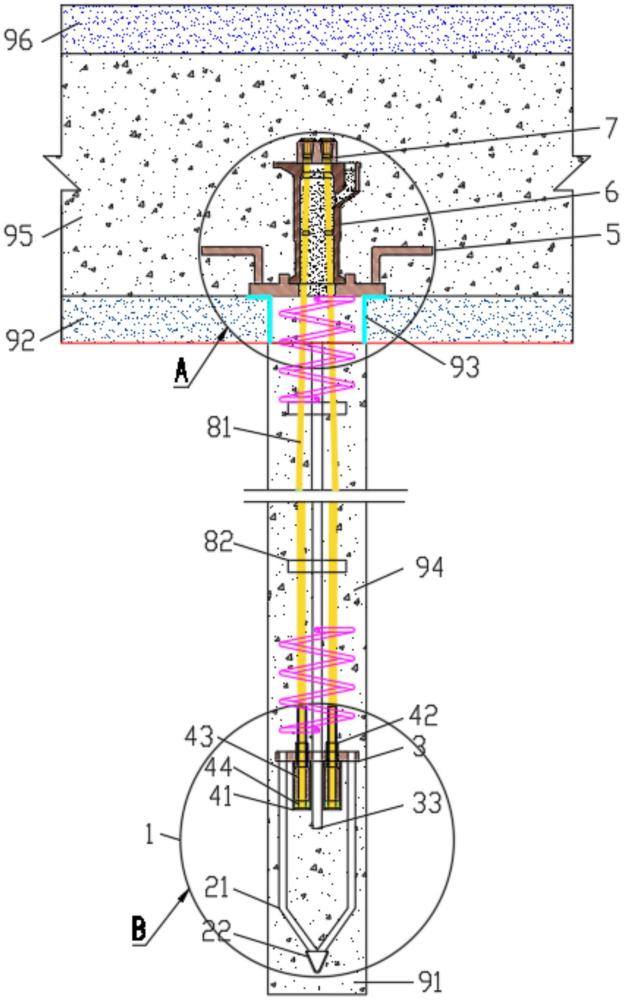

1.一種新型抗浮錨桿，其特征在于，包括：底部錨定部(1)、頂部錨定部(5)、錨索(81)，底部錨定部(1)與頂部錨定部(5)通過錨索(81)連接；

2.根據權利要求1所述的一種新型抗浮錨桿，其特征在于：底部錨定部(1)包括：導向支架(21)、承載板(3)，導向支架(21)與承載板(3)連接，錨索(81)下端與承載板(3)連接，導向支架(21)下端設置有導向錐帽(22)。

3.根據權利要求2所述的一種新型抗浮錨桿，其特征在于：承載板(3)設置有：導向支架安裝孔(31)、錨索孔(32)、注漿管孔(33)，導向支架(21)與導向支架安裝孔(31)連接，錨索孔(32)內套設密封鎖緊螺母(42)，密封鎖緊螺母(42)內側設置有防水橡膠圈，錨索(81)穿過密封鎖緊螺母(42)與擠壓套(43)連接，擠壓套(43)內側設置有擠壓簧，注漿管孔(33)被注漿管穿過。

4.根據權利要求3所述的一種新型抗浮錨桿，其特征在于：位于承載板(3)下端面的錨索(81)、密封鎖緊螺母(42)、擠壓套(43)被密封管(41)與承載板(3)下端面密封，擠壓套(43)充滿防腐介質(44)。

5.根據權利要求4所述的一種新型抗浮錨桿，其特征在于：錨索(81)被遇水膨脹橡膠圈(83)套設，遇水膨脹橡膠圈(83)設置在第二中心孔(622)內，遇水膨脹橡膠圈(83)設置在注漿孔(621)的出漿口的下方。

6.根據權利要求5所述的一種新型抗浮錨桿，其特征在于：錨索(81)位于底部錨定部(1)和頂部錨定部(5)之間的位置設置有隔離支架(82)。

7.一種使用新型抗浮錨桿施工的方法，其特征在于：包括下述工序：

技術總結
本發明公開了一種新型抗浮錨桿，包括底部錨定部、頂部錨定部和錨索。頂部錨定部由錨墊板和工作錨具組成，錨墊板由下部承壓板和上部承壓筒構成，上部承壓筒設有注漿孔。底部錨定部包括導向支架和承載板，錨索通過密封鎖緊螺母與承載板連接，承載板上設有導向支架安裝孔、錨索孔和注漿管孔。密封鎖緊螺母內設置有防水橡膠圈，擠壓套充滿防腐介質。錨索上設有遇水膨脹橡膠圈和隔離支架，通過注漿孔和第二中心孔，實現先張拉錨索后再完成注漿，防止地下水沿桿體縫隙滲透造成漏水現象。本發明還公開了一種新型抗浮錨桿的施工方法，包括以下步驟：鉆孔、放置底部錨定部、設置防水鋼套管、處理錨索表面、放置下部承壓板、安裝錨墊板、錨索張拉、注漿。通過先張拉后再完成注漿的方法，防止地下水滲透，提高地下結構的防水性能。

技術研發人員：李鍇
受保護的技術使用者：杭州明尊科技有限公司
技術研發日：
技術公布日：2025/4/28
