本技術涉及建筑和土木工程，特別涉及一種地錨裝置。

背景技術：

1、傳統的地錨裝置多采用膨脹螺絲或者膨脹拉鉤，雖然具有穩定性和承載能力，但在某些特殊環境或條件下，如地質條件復雜、土壤承載力不足等，其性能會受到影響，從而導致地錨的錨固力不足，無法對物體起到穩定的固定作用。

技術實現思路

1、本實用新型的目的在于提供一種地錨裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種地錨裝置，包括地錨組件，所述地錨組件包括地錨橫板和地錨豎板，所述地錨橫板和地錨豎板組成倒t字形，所述地錨豎板的頂部設置有用于連接建筑物和地錨組件的錨索，所述地錨橫板的頂端設置有用于固定地錨橫板的固定件。

3、優選的，所述地錨橫板的底端設置有用于安裝地錨橫板的地基，所述地錨橫板的底端開設有用于增大與地基之間摩擦力的凹槽。

4、優選的，所述凹槽為齒狀。

5、優選的，所述地錨橫板的頂端開設有用于穿插固定件的固定穿孔，所述固定件包括螺栓。

6、優選的，所述固定件還包括鋼釘。

7、優選的，所述地錨豎板的頂部設置有用于連接錨索和地錨豎板的花籃螺栓。

8、優選的，所述地錨豎板的一側開設有用于安裝花籃螺栓的穿繩孔。

9、本實用新型的技術效果和優點：

10、本實用新型利用地錨組件、固定件和錨索的設計，通過將地錨橫板和地錨豎板采用倒t字形設計，可以使地錨組件與地基之間接觸面積增大，增強摩擦力，提升地錨組件的穩定性，通過倒t字形，可以增大地錨組件整體的承載面積，從而在地錨組件深入地基內部的時候，可以使地錨組件能夠承受更多的外部荷載，以適應地質條件復雜、土壤承載力不足的地區，具有更好的適應性和穩定性。

技術特征：

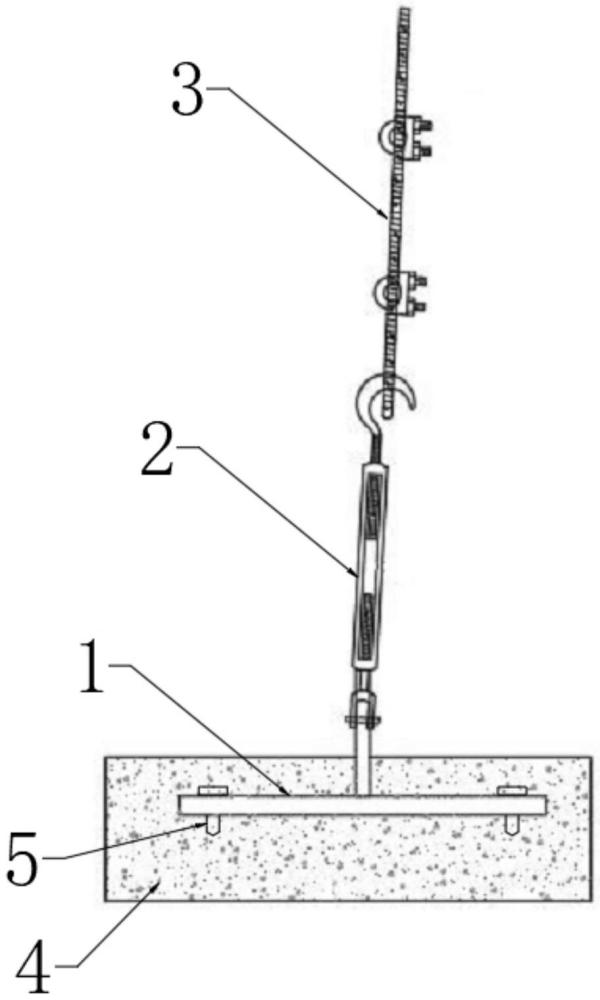

1.一種地錨裝置，其特征在于，包括地錨組件(1)，所述地錨組件(1)包括地錨橫板(11)和地錨豎板(12)，所述地錨橫板(11)和地錨豎板(12)組成倒t字形，所述地錨豎板(12)的頂部設置有用于連接建筑物和地錨組件(1)的錨索(3)，所述地錨橫板(11)的頂端設置有用于固定地錨橫板(11)的固定件(5)。

2.根據權利要求1所述的一種地錨裝置，其特征在于，所述地錨橫板(11)的底端設置有用于安裝地錨橫板(11)的地基(4)，所述地錨橫板(11)的底端開設有用于增大與地基(4)之間摩擦力的凹槽(8)。

3.根據權利要求2所述的一種地錨裝置，其特征在于，所述凹槽(8)為齒狀。

4.根據權利要求1所述的一種地錨裝置，其特征在于，所述地錨橫板(11)的頂端開設有用于穿插固定件(5)的固定穿孔(7)，所述固定件(5)包括螺栓。

5.根據權利要求4所述的一種地錨裝置，其特征在于，所述固定件(5)還包括鋼釘。

6.根據權利要求1所述的一種地錨裝置，其特征在于，所述地錨豎板(12)的頂部設置有用于連接錨索(3)和地錨豎板(12)的花籃螺栓(2)。

7.根據權利要求6所述的一種地錨裝置，其特征在于，所述地錨豎板(12)的一側開設有用于安裝花籃螺栓(2)的穿繩孔(6)。

技術總結
本技術公開了一種地錨裝置，包括地錨組件，所述地錨組件包括地錨橫板和地錨豎板，所述地錨橫板和地錨豎板組成倒T字形，所述地錨豎板的頂部設置有用于連接建筑物和地錨組件的錨索，所述地錨橫板的頂端設置有用于固定地錨橫板的固定件；本技術利用地錨組件、固定件和錨索的設計，通過將地錨橫板和地錨豎板采用倒T字形設計，可以使地錨組件與地基之間接觸面積增大，增強摩擦力，提升地錨組件的穩定性，通過倒T字形，可以增大地錨組件整體的承載面積，從而在地錨組件深入地基內部的時候，可以使地錨組件能夠承受更多的外部荷載，以適應地質條件復雜、土壤承載力不足的地區，具有更好的適應性和穩定性。

技術研發人員：唐剛剛,鄭偉,劉憲法,崔艷雷,陳清濤,范曉虎,耿鎮,周樂林,陳海媛,徐均松,潘健軍,范小明,李瑞寬
受保護的技術使用者：中建八局華南建設有限公司
技術研發日：20240621
技術公布日：2025/4/28
