本技術涉及水利工程相關，具體為一種雙開式水利工程閘門。

背景技術：

1、水利工程是用于控制和調配自然界的地表水和地下水，達到除害興利目的而修建的工程，而閘門作為水利工程中非常重要的設備，通過閘門能夠實現擋水、泄水或取水的功能，還能夠對下游河道或渠道供水；

2、參考中國專利授權公告號cn215165329u，授權公告日為2021.12.14，公開了一種水利工程用水利閘門，包括支撐板，所述支撐板的上表面固定連接有連接板，所述連接板的一側活動連接有固定板，所述固定板的一側固定連接有電機，所述電機的輸出軸通過聯軸器固定連接有連接套筒，所述連接套筒的一端螺紋連接有螺紋桿，所述支撐板的底部固定連接有框板，所述框板的一側固定連接有固定滑軌。該水利工程用水利閘門，能夠達到密封性較高的目的，使得該水利工程用水利閘門在使用時，避免了造成水分泄漏的問題，避免了該水利工程用水利閘門容易發生崩泄的問題，提高了該裝置的安全性，保證了施工作業能夠正常的完成，保證了使用者的經濟安全，從而提升了該水利工程用水利閘門的實用性；

3、但是，現有技術中存在在關閘時，閘門的移動的穩定性和密封效果欠佳，而且在日常使用時，水中會存在很多雜質，雜質會堆積在閘門的下端，對閘門的開合產生影響的問題，例如上方所列舉的對比專利存在該問題；

4、為此我們提出了一種雙開式水利工程閘門，用來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種雙開式水利工程閘門，以解決上述背景技術中提出的現有技術中存在在關閘時，閘門的移動的穩定性和密封效果欠佳，而且在日常使用時，水中會存在很多雜質，雜質會堆積在閘門的下端，對閘門的開合產生影響的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種雙開式水利工程閘門，包括固定架、設置在所述固定架左側的左閘門和設置在所述固定架右側的右閘門；

3、還包括：

4、固定長條，所述固定長條分別固定連接在左閘門和右閘門的下端，且固定長條與底板之間呈貼合設置，并且底板的中部等間距開設有通槽；

5、輔助機構，所述輔助機構設置在左閘門和右閘門的中部，且輔助機構用于對左閘門與右閘門之間進行連接和支撐。

6、優選的，所述固定架的右上端固定安裝有用于驅動的伺服電機，且伺服電機的輸出端固定連接有絲桿，并且伺服電機帶動絲桿在固定架的上端進行轉動。

7、優選的，所述絲桿與活動塊之間螺紋連接，且絲桿帶動活動塊與固定柱之間構成滑動結構，并且固定柱固定連接在固定架的上端；

8、其中，所述絲桿左右兩側的螺紋方向相反。

9、優選的，所述活動塊分別固定連接在左閘門和右閘門的上端，且左閘門與右閘門的內側均固定設置有密封墊，并且活動塊帶動左閘門和右閘門在固定架的中部構成伸縮結構。

10、優選的，所述輔助機構包括插接在活動塊中部的連接柱、用于連接的輔助插板、具有限位作用的固定帽和固定連接在左閘門中部的定位板。

11、優選的，所述連接柱的前后兩端均貫穿連接有輔助插板，且輔助插板與定位板之間相齊平，并且輔助插板分別貼合設置在右閘門的前后兩端。

12、優選的，所述連接柱的前后兩端均螺紋連接有固定帽，且固定帽與輔助插板之間貼合設置。

13、與現有技術相比，本實用新型的有益效果是：該雙開式水利工程閘門，活動塊帶動左閘門和右閘門在固定架的中部進行伸縮，提升閘門在開啟以及關閉過程中的穩定性，結合左閘門和右閘門平穩的左右移動，以及底板的中部開設有通槽，而且底板的側面呈傾斜設置，能夠防止水中的雜質堆積在閘門的底部影響柵欄的閉合，結合輔助機構的設置，能夠在閘門關閉時對左閘門和右閘門之間進行輔助支撐，穩定性高；

14、1、設有活動塊、固定柱、左閘門、右閘門和右閘門，通過活動塊與固定柱之間進行滑動，帶動左閘門和右閘門在固定架的中部進行左右平穩伸縮，穩定性高；

15、2、設有固定長條、底板和通槽，通過固定長條與底板之間進行移動，而且底板的中部開設有通槽，能夠使得一些雜質通過通槽排出，防止雜質堆積在閘門的底部對柵欄的閉合造成影響；

16、3、設有輔助機構，輔助機構包括連接柱、輔助插板、輔助插板和固定帽，通過輔助機構的設置，能夠在關閉狀態時對左閘門和右閘門之間進行輔助支撐，提升左閘門與右閘門連接處的穩定性。

技術特征：

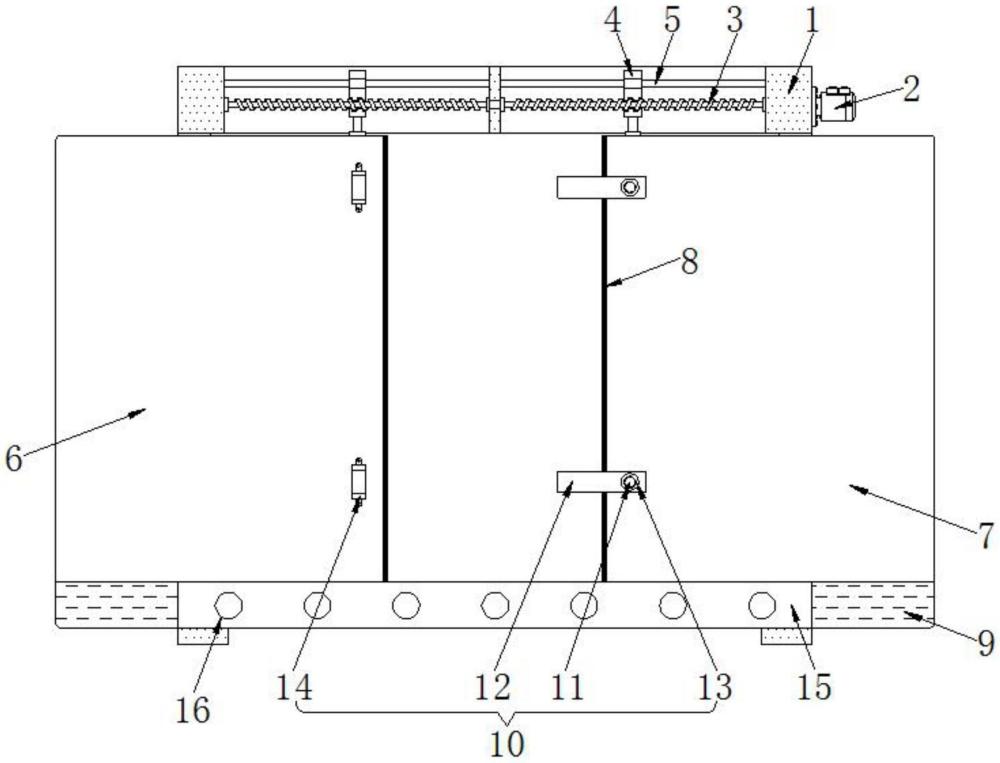

1.一種雙開式水利工程閘門，包括固定架(1)、設置在所述固定架(1)左側的左閘門(6)和設置在所述固定架(1)右側的右閘門(7)；

2.根據權利要求1所述的一種雙開式水利工程閘門，其特征在于：所述固定架(1)的右上端固定安裝有用于驅動的伺服電機(2)，且伺服電機(2)的輸出端固定連接有絲桿(3)，并且伺服電機(2)帶動絲桿(3)在固定架(1)的上端進行轉動。

3.根據權利要求2所述的一種雙開式水利工程閘門，其特征在于：所述絲桿(3)與活動塊(4)之間螺紋連接，且絲桿(3)帶動活動塊(4)與固定柱(5)之間構成滑動結構，并且固定柱(5)固定連接在固定架(1)的上端；

4.根據權利要求3所述的一種雙開式水利工程閘門，其特征在于：所述活動塊(4)分別固定連接在左閘門(6)和右閘門(7)的上端，且左閘門(6)與右閘門(7)的內側均固定設置有密封墊(8)，并且活動塊(4)帶動左閘門(6)和右閘門(7)在固定架(1)的中部構成伸縮結構。

5.根據權利要求1所述的一種雙開式水利工程閘門，其特征在于：所述輔助機構(10)包括插接在活動塊(4)中部的連接柱(11)、用于連接的輔助插板(12)、具有限位作用的固定帽(13)和固定連接在左閘門(6)中部的定位板(14)。

6.根據權利要求5所述的一種雙開式水利工程閘門，其特征在于：所述連接柱(11)的前后兩端均貫穿連接有輔助插板(12)，且輔助插板(12)與定位板(14)之間相齊平，并且輔助插板(12)分別貼合設置在右閘門(7)的前后兩端。

7.根據權利要求6所述的一種雙開式水利工程閘門，其特征在于：所述連接柱(11)的前后兩端均螺紋連接有固定帽(13)，且固定帽(13)與輔助插板(12)之間貼合設置。

技術總結
本技術公開了一種雙開式水利工程閘門，包括固定架、設置在所述固定架左側的左閘門和設置在所述固定架右側的右閘門，固定長條，所述固定長條分別固定連接在左閘門和右閘門的下端，且固定長條與底板之間呈貼合設置，并且底板的中部等間距開設有通槽，輔助機構，所述輔助機構設置在左閘門和右閘門的中部。該雙開式水利工程閘門，提升閘門在開啟以及關閉過程中的穩定性，結合左閘門和右閘門平穩的左右移動，以及底板的中部開設有通槽，而且底板的側面呈傾斜設置，能夠防止水中的雜質堆積在閘門的底部影響柵欄的閉合，結合輔助機構的設置，能夠在閘門關閉時對左閘門和右閘門之間進行輔助支撐，穩定性高。

技術研發人員：馬博,馬海霞,孫廣順
受保護的技術使用者：山東誠達工程咨詢有限公司
技術研發日：20240618
技術公布日：2025/4/28
