本技術涉及存放架，具體的，涉及一種機械零部件存放架。

背景技術：

1、現有方法對機械零部件的存放是通過l形橫梁相對設置的形式，用以承載長軸零件的兩端，每一層可以存放盡量多的長軸零件，這樣就可以在一定的空間內存放數量更多的長軸零件，從而節省存放空間。而安裝在l形橫梁兩端的擋板，則可以使長軸零件限制在存放架以內，避免長軸零件掉落造成安全事故，存放架兩側可以設置加強筋避免存放架上一旦存放太多零件導致存放架變形。

2、上述方法在每一層可以存放盡量多的零件，然而，在尋找架體內靠內部零件時易造成零件尋找不便的問題，主要原因是架體內部是一個相對狹窄和有限的空間，需要人員在受限的條件下操作，這會導致手部或工具的操作受限，增加了尋找和取出零件的難度，因此需要一種機械零部件存放架。

技術實現思路

1、對現有技術的不足，本實用新型提供了一種機械零部件存放架，解決上述背景技術中所提到的技術問題。

2、本實用新型的技術方案如下：一種機械零部件存放架，包括存放箱以及設于存放箱側面的兩個箱門，存放箱的內部滑動連接有存放架板，所述存放箱遠離箱門的一側設置有用以打開兩個箱門使存放架板移出存放箱外進行取放零件的取放機構；

3、取放機構包括驅動輪，驅動輪的內壁固定連接有絲桿，絲桿的外壁螺紋連接有橫移塊，橫移塊的兩端對稱活動連接有兩個推桿，兩個推桿遠離橫移塊的一端分別與兩個箱門靠近存放架板的一側活動連接，橫移塊的側面上下對稱固定連接有兩個連接板，兩個連接板遠離橫移塊的一端均與存放架板遠離箱門的一側固定連接。

4、優選的，所述存放箱的內壁固定連接有u形架，u形架遠離橫移塊的一側與存放架板遠離箱門的一側接觸，橫移塊的兩側對稱固定連接有兩個限位塊，u形架的內對側對稱開設有兩個限位槽，兩個限位塊沿兩個限位槽的長度方向左右滑動。

5、優選的，兩個所述箱門靠近存放箱的一側均對稱固定連接有兩個t形滑塊，存放箱遠離驅動輪的一側豎向對稱開設有兩個t形滑槽，兩個t形滑塊沿兩個t形滑槽的高度方向上下滑動。

6、優選的，所述存放架板遠離箱門的一側對稱設置有兩個用以使存放架板平穩滑動的防晃機構，防晃機構包括開設在存放箱內壁的凹槽。

7、優選的，所述凹槽的內壁固定連接有滑桿，滑桿的外壁對稱滑動套設有兩個同移塊，兩個同移塊的側面活動連接有兩個輔穩桿，兩個輔穩桿遠離兩個同移塊的一端均與存放架板遠離箱門的一側活動連接。

8、優選的，兩個所述同移塊的背側對稱固定連接有兩個彈簧，兩個彈簧均套設在滑桿的外壁，且兩個彈簧遠離兩個同移塊的一端均與凹槽的內壁固定連接。

9、優選的，兩個所述同移塊的對側固定連接有若干彈性條，若干彈性條以滑桿的桿芯為圓心環形等距分布在滑桿的外壁。

10、相較于現有技術，本實用新型的有益效果為：

11、1、本實用新型設計取放機構，通過取放機構的設置可以提高存放架板頂部零件取放的便利性和效率，特別是對于存放架板頂部靠后的零件，人員無需深入存放箱內即可拿取零件，能夠顯著提高操作的便捷性。

12、2、本實用新型設計防晃機構可以增強存放架板外移時的平穩性，防止零件在移動過程中相互碰撞導致表面劃傷、變形或其他物理損壞現象的發生，從而保護存放架板內部零件，進而提升整體操作的安全性。

技術特征：

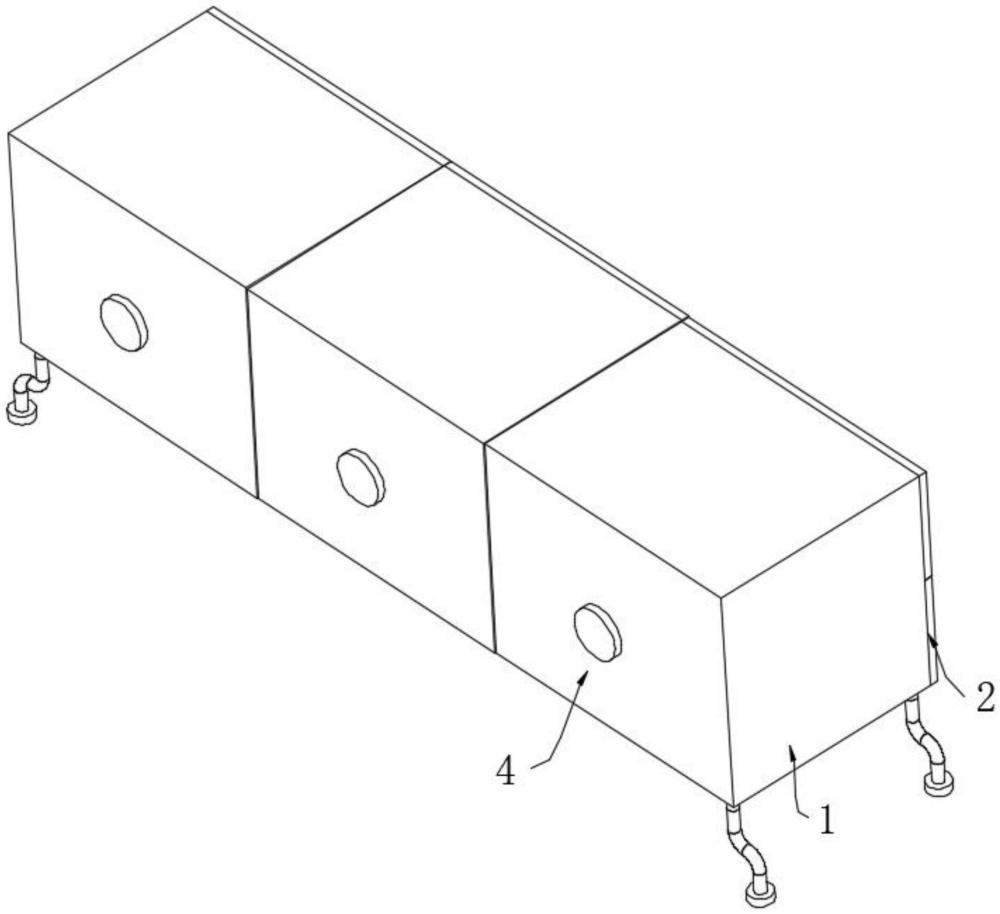

1.一種機械零部件存放架，包括存放箱(1)以及設于存放箱(1)側面的兩個箱門(2)，其特征在于，存放箱(1)的內部滑動連接有存放架板(3)，所述存放箱(1)遠離箱門(2)的一側設置有用以打開兩個箱門(2)使存放架板(3)移出存放箱(1)外進行取放零件的取放機構(4)；

2.根據權利要求1所述的一種機械零部件存放架，其特征在于，所述存放箱(1)的內壁固定連接有u形架(45)，u形架(45)遠離橫移塊(43)的一側與存放架板(3)遠離箱門(2)的一側接觸，橫移塊(43)的兩側對稱固定連接有兩個限位塊(44)，u形架(45)的內對側對稱開設有兩個限位槽，兩個限位塊(44)沿兩個限位槽的長度方向左右滑動。

3.根據權利要求1所述的一種機械零部件存放架，其特征在于，兩個所述箱門(2)靠近存放箱(1)的一側均對稱固定連接有兩個t形滑塊，存放箱(1)遠離驅動輪(41)的一側豎向對稱開設有兩個t形滑槽，兩個t形滑塊沿兩個t形滑槽的高度方向上下滑動。

4.根據權利要求1所述的一種機械零部件存放架，其特征在于，所述存放架板(3)遠離箱門(2)的一側對稱設置有兩個用以使存放架板(3)平穩滑動的防晃機構(5)，防晃機構(5)包括開設在存放箱(1)內壁的凹槽(51)。

5.根據權利要求4所述的一種機械零部件存放架，其特征在于，所述凹槽(51)的內壁固定連接有滑桿(52)，滑桿(52)的外壁對稱滑動套設有兩個同移塊(53)，兩個同移塊(53)的側面活動連接有兩個輔穩桿(56)，兩個輔穩桿(56)遠離兩個同移塊(53)的一端均與存放架板(3)遠離箱門(2)的一側活動連接。

6.根據權利要求5所述的一種機械零部件存放架，其特征在于，兩個所述同移塊(53)的背側對稱固定連接有兩個彈簧(54)，兩個彈簧(54)均套設在滑桿(52)的外壁，且兩個彈簧(54)遠離兩個同移塊(53)的一端均與凹槽(51)的內壁固定連接。

7.根據權利要求5所述的一種機械零部件存放架，其特征在于，兩個所述同移塊(53)的對側固定連接有若干彈性條(55)，若干彈性條(55)以滑桿(52)的桿芯為圓心環形等距分布在滑桿(52)的外壁。

技術總結
本技術涉及存放架技術領域，提出了一種機械零部件存放架，包括存放箱以及設于存放箱側面的兩個箱門，存放箱的內部滑動連接有存放架板，所述存放箱遠離箱門的一側設置有用以打開兩個箱門使存放架板移出存放箱外進行取放零件的取放機構。本技術設計取放機構，通過取放機構的設置可以提高存放架板頂部零件取放的便利性和效率，特別是對于存放架板頂部靠后的零件，人員無需深入存放箱內即可拿取零件，能夠顯著提高操作的便捷性；本技術設計防晃機構可以增強存放架板外移時的平穩性，防止零件在移動過程中相互碰撞導致表面劃傷、變形或其他物理損壞現象的發生，從而保護存放架板內部零件，進而提升整體操作的安全性。

技術研發人員：劉良友,周端滿,孫成玖,袁俊
受保護的技術使用者：安徽億寧工程機械制造有限公司
技術研發日：20240626
技術公布日：2025/4/28
