本技術屬于護坡混凝土模板，尤其涉及一種高填方區護坡混凝土模板結構。

背景技術：

1、高填方區是指在通過填土方方式形成高度比周邊地勢高的填方區，通過填方區實現防止水澇、積水等發生。通過高填方區形成防護大堤。在高填方施工過程中，多將填方形成的大堤形成斜面狀，通過斜面狀設計實現提高高填方區的穩定性。

2、在高填方區形成后，為了提高高填方區的穩定性，避免高填方區所形成的護堤受到雨水尤其是暴雨沖刷導致填方區護堤形成滑坡、泥石流等危險發生，目前多通過在填方區的護堤上澆筑上護堤加強結構。如通過混凝土澆筑在護堤上形成混凝土加強結構。

3、目前最為常見的混凝土加強結構采用在混凝土防護層上澆筑形成弓形加強混凝土結構，具體是由于弓形加強結構因其弓形結構的支撐下在填方區的護堤上形成弓形支撐結構，以此實現解決填方區坍塌、泥石流的發生。

4、在澆筑弓形混凝土結構過程中，模板傾斜布設在傾斜的護堤面上，澆筑凝土土后，混凝土受到傾斜朝下的下滑力，更加容易將模板脹開，模板脹開不僅容易導致澆筑的弓形混凝土結構強度達不到標準要求，且模板脹開后，混凝土結構容易從模板之間的縫隙滲透，導致澆筑失敗。尤其是在傾斜度高的區域施工，該種情況更加容易導致澆筑模板結構膨脹開，導致弓形混凝土結構的澆筑無法達到預期施工目的。

技術實現思路

1、基于上述背景，本實用新型的目的是提供一種高填方區護坡混凝土模板結構。

2、為實現以上目的，本實用新型采用以下的技術方案：

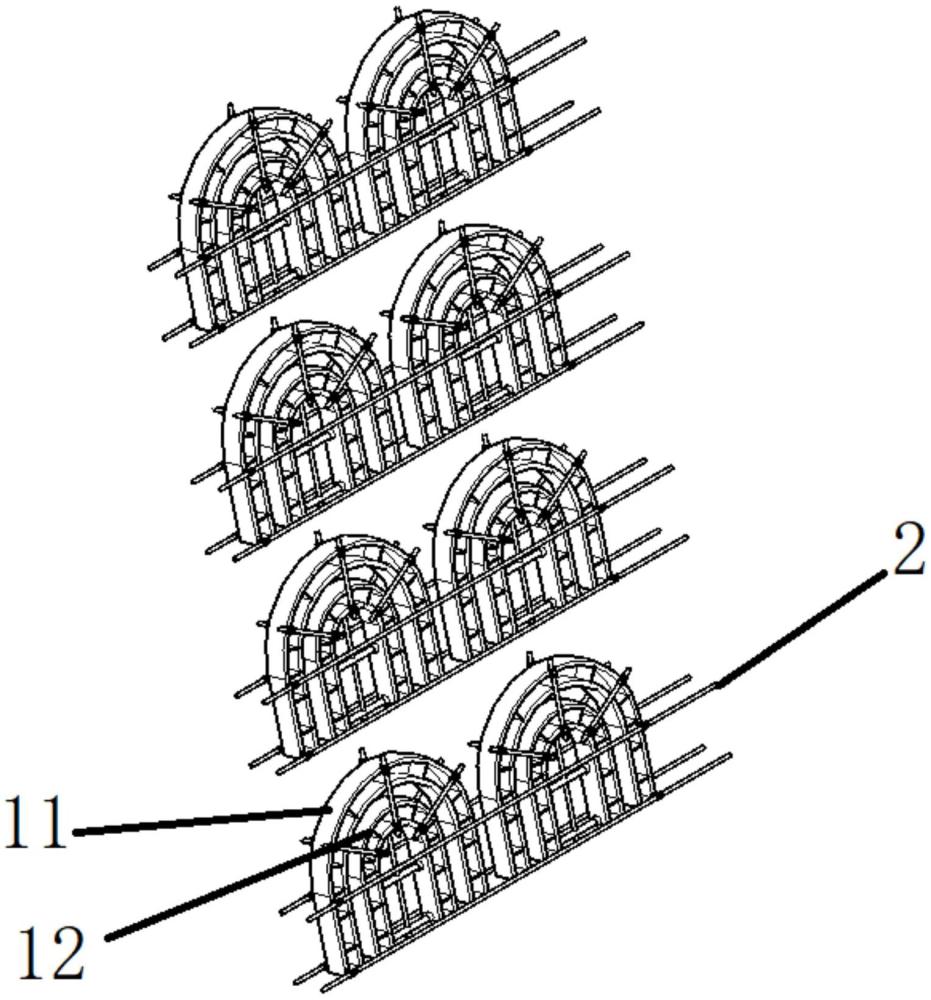

3、一種高填方區護坡混凝土模板結構，包括若干個混凝土弓形骨架模板機構；所述混凝土弓形骨架模板機構包括外弓形模板以及位于外弓形模板內的內弓形模板，所述外弓形模板與內弓形模板之間形成弓形澆筑腔體；

4、所述外弓形模板與內弓形模板之間通過若干個拉緊結構裝配連接；

5、所述拉緊結構包括分別固定連接在外弓形模板與內弓形模板外側壁上的凸座，所述凸座之間裝配連接有若干個拉緊螺桿；

6、所述拉緊螺桿滑動連接所述凸座，所述拉緊螺桿的兩端螺紋連接有一對定位在凸座兩側的定位螺母；

7、所述內弓形模板的內側壁固定連接有內支撐骨架結構，澆筑混凝土過程中，通過內支撐骨架結構防止模板膨脹形變。

8、優選地，所述外弓形模板與內弓形模板均包括弧形部，所述弧形部的兩側一體成型有垂直部。

9、優選地，所述外弓形模板與內弓形模板上均開設有與外弓形模板與內弓形模板形狀適配的模板槽，所述模板槽包括弧形槽部以及一體成型弧形槽部的矩形槽部。

10、優選地，所述模板槽內固定連接有若干個加強筋結構。

11、優選地，所述加強筋結構包括若干個固定連接在弧形槽部內的第一筋板，所述第一筋板弧形分布；

12、所述加強筋結構還包括若干個固定連接在矩形槽內的第二筋板。

13、優選地，所述拉緊結構分布在弧形部兩側的側壁上；

14、所述拉緊結構弧形分布。

15、優選地，所述內支撐骨架結構包括若干個固定連接在內弓形模板上垂直部之間的橫向支撐桿；

16、所述橫向支撐桿上下間隔設置；

17、所述內支撐骨架結構還包括螺紋連接在橫向支撐桿之間的縱向支撐桿；

18、所述縱向支撐桿的頂部支撐在內弓形模板上弧形部的底部位置。

19、優選地，所述混凝土弓形骨架模板機構之間通過若干個長腳手架桿牽拉。

20、優選地，所述混凝土弓形骨架模板機構傾斜設置。

21、本實用新型具有以下有益效果：

22、1、實現工作過程中，將拉緊螺桿從凸座之間貫穿后，通過定位螺母鎖緊，在弧形分布的拉緊螺桿拉緊下，實現將外弓形模板與內弓形模板一體牽拉。當混凝土澆筑后，外弓形模板與內弓形模板受混凝土膨脹，在拉緊螺桿的作用下，外弓形模板與內弓形模板不容易相互脹開。

23、2、通過支撐骨架結構，具體采用包括若干個固定連接在內弓形模板上垂直部之間的橫向支撐桿；橫向支撐桿上下間隔設置。同時，內支撐骨架結構還包括螺紋連接在橫向支撐桿之間的縱向支撐桿；縱向支撐桿的頂部支撐在內弓形模板上弧形部的底部位置。實現工作過程中，當澆筑后，混凝土擠壓到內弓形模板過程中，此時，由于內弓形模板通過橫向支撐桿支撐，以及縱向分布的縱向支撐桿形成網狀的支撐結構，通過該方式實現大大提高內弓形模板的穩定性，避免內弓形模板形變。

技術特征：

1.一種高填方區護坡混凝土模板結構，其特征在于，包括若干個混凝土弓形骨架模板機構；所述混凝土弓形骨架模板機構包括外弓形模板以及位于外弓形模板內的內弓形模板，所述外弓形模板與內弓形模板之間形成弓形澆筑腔體；

2.根據權利要求1所述的高填方區護坡混凝土模板結構，其特征在于，所述外弓形模板與內弓形模板均包括弧形部，所述弧形部的兩側一體成型有垂直部。

3.根據權利要求2所述的高填方區護坡混凝土模板結構，其特征在于，所述外弓形模板與內弓形模板上均開設有與外弓形模板與內弓形模板形狀適配的模板槽，所述模板槽包括弧形槽部以及一體成型弧形槽部的矩形槽部。

4.根據權利要求3所述的高填方區護坡混凝土模板結構，其特征在于，所述模板槽內固定連接有若干個加強筋結構。

5.根據權利要求4所述的高填方區護坡混凝土模板結構，其特征在于，所述加強筋結構包括若干個固定連接在弧形槽部內的第一筋板，所述第一筋板弧形分布；

6.根據權利要求2所述的高填方區護坡混凝土模板結構，其特征在于，所述拉緊結構分布在弧形部兩側的側壁上；

7.根據權利要求2所述的高填方區護坡混凝土模板結構，其特征在于，所述內支撐骨架結構包括若干個固定連接在內弓形模板上垂直部之間的橫向支撐桿；

8.根據權利要求1所述的高填方區護坡混凝土模板結構，其特征在于，所述混凝土弓形骨架模板機構之間通過若干個長腳手架桿牽拉。

9.根據權利要求1所述的高填方區護坡混凝土模板結構，其特征在于，所述混凝土弓形骨架模板機構傾斜設置。

技術總結
本技術公開一種高填方區護坡混凝土模板結構，包括若干個混凝土弓形骨架模板機構；混凝土弓形骨架模板機構包括外弓形模板以及位于外弓形模板內的內弓形模板，外弓形模板與內弓形模板之間形成弓形澆筑腔體；外弓形模板與內弓形模板之間通過若干個拉緊結構裝配連接；拉緊結構包括分別固定連接在外弓形模板與內弓形模板外側壁上的凸座，凸座之間裝配連接有若干個拉緊螺桿；拉緊螺桿滑動連接凸座，拉緊螺桿的兩端螺紋連接有一對定位在凸座兩側的定位螺母；內弓形模板的內側壁固定連接有內支撐骨架結構。通過上述裝置實現解決了澆筑過程中，外弓形模板與內弓形模板容易相互脹開，導致混凝土泄漏以及導致澆筑的弓形混凝土結構不達標的技術缺陷。

技術研發人員：孫小偉,劉福屯,高飛,尚永昌,任瑞峰,蒲義麒
受保護的技術使用者：民航機場建設工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
